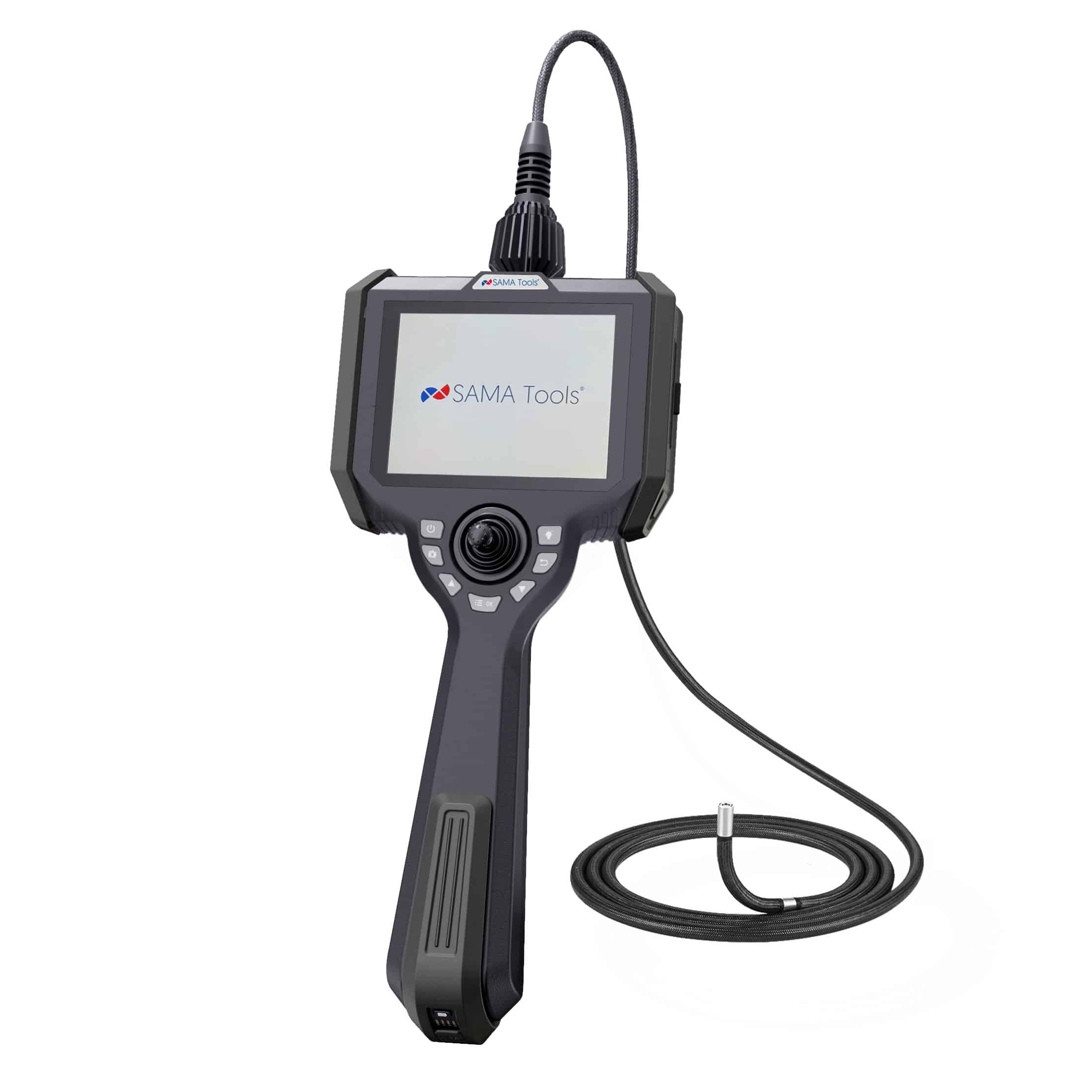

Sisteme articulate de inspecție video SAVX31
Sisteme articulate de inspecție video fac posibilă inspectarea vizuală a zonelor interne, a cavităților, a componentelor și a pasajelor care sunt greu de atins printr-o inspecție directă. Sunt potrivite pentru verificări la cilindri, țevi, corpuri de mașini, compartimente tehnice, piese mecanice, rezervoare, componente ale sistemului și zone interioare în care starea piesei trebuie respectată cu atenție fără a o demonta.
Caracteristica centrală a gamei este Cap de cameră articulat la 360°, ceea ce face posibilă schimbarea direcției de vizualizare în timp ce avansați sonda. Acest lucru face inspecția video mai eficientă atunci când traseul include curbe, abateri, schimbări de direcție sau zone laterale care nu ar fi vizibile cu un cap de cameră fix. Operatorul poate direcționa astfel camera către suprafața sau punctul de inspectat, menținând o vedere mai utilă chiar și în interiorul geometriilor complexe.
Capul articulat al camerei ajută, de exemplu, la inspectarea interiorului conductelor curbate, fitingurilor, scaunelor interne, cavităților laterale, componentelor mecanice cu obstacole sau zonelor ascunse în spatele elementelor structurale. Abilitatea de a roti și înclina vederea facilitează urmărirea traseului de inspecție și analiza zonelor interne care necesită o verificare vizuală mai completă.
Două configurații pentru diametrul sondei și adâncimea de inspecție
Sunt disponibile două configurații principale, diferențiate în funcție de diametrul sondei și lungimea accesibilă.
Configurația cu a Sonda de 3,9 mm este potrivit atunci când accesul disponibil este mai limitat și inspecțiile trebuie efectuate în pasaje înguste, găuri, cavități compacte sau părți mecanice cu spații interne restrânse. Sondele din această serie sunt disponibile în lungimi de până la 5 m.
Configurația cu a sonda de 6 mm este potrivit atunci când trecerea interioară permite un diametru mai mare și trebuie să se ajungă la adâncimi mai mari. Gama include sonde de până la 8 m lungime, util pentru inspectarea componentelor interne, conductelor și cavităților mai extinse.
Alegerea trebuie să înceapă de la diametrul minim disponibil real, adâncimea de atins și prezența coturilor sau zonelor laterale care trebuie inspectate. Lungimea sondei trebuie, de asemenea, selectată proporțional cu inspecția: utilizarea unei sonde mult mai lungă decât este necesar poate lăsa o lungime excesivă a cablului în afara componentei, creând îndoituri care fac transmiterea mișcării către capul articulat al camerei mai puțin eficientă și poate compromite stabilitatea vizualizării pe monitor. Prin urmare, o configurație adecvată facilitează avansarea sondei, controlul direcției de vizualizare și vizualizarea stabilă a zonei interne.
Sondă înlocuibilă pentru a adapta sistemul la noile cerințe

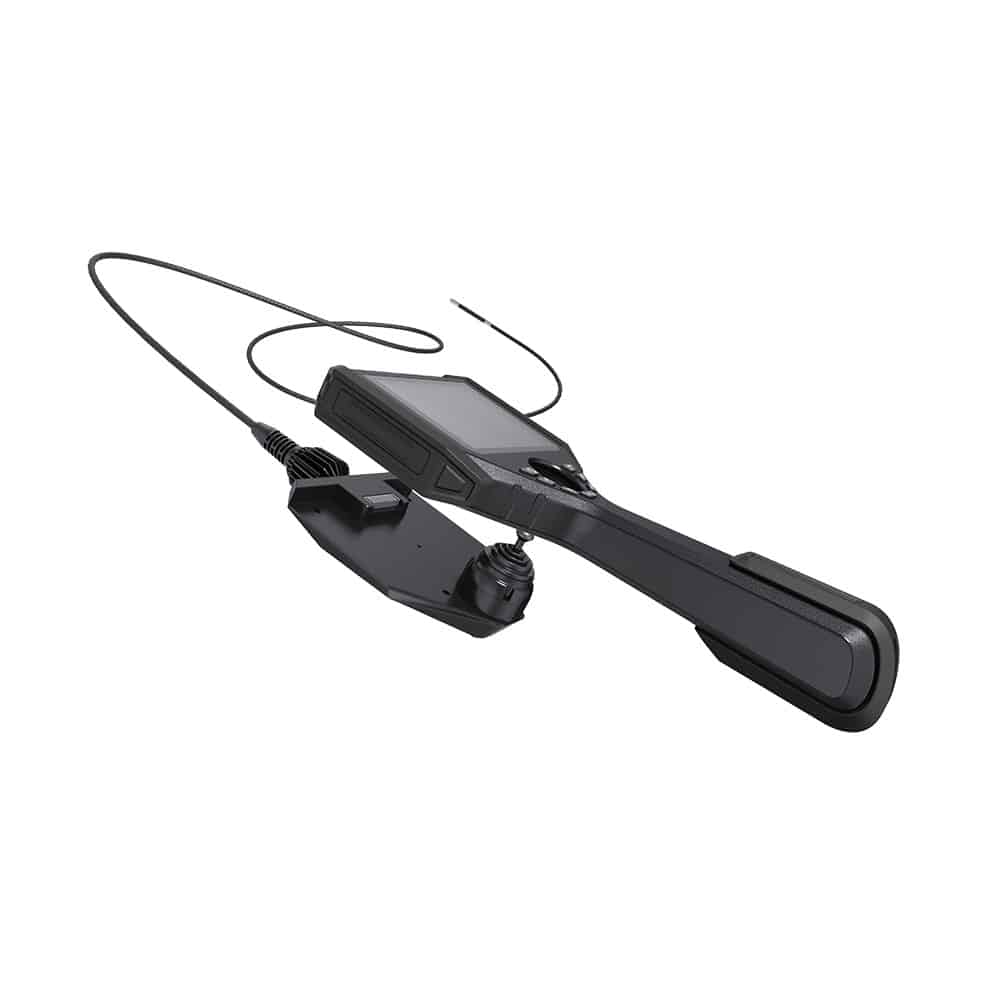

O valoare adăugată a sistemelor de inspecție video articulată este capacitatea de a înlocuiți rapid sonda. Utilizatorii care selectează inițial o configurație cu o anumită lungime sau diametru pot alege ulterior o altă sondă, selectând o soluție mai potrivită noilor aplicații.
Această caracteristică face posibilă adaptarea sistemului atunci când condițiile de inspecție se schimbă, de exemplu când se trece de la o inspecție în pasaje înguste la o verificare mai profundă sau când este nevoie de un diametru diferit al sondei pentru a accesa o anumită componentă.
Sonda este realizată cu un cablu de tungsten și are un cap de cameră cu grad IP67, în timp ce unitatea de afișare are un grad de protecție IP55. Luminozitatea LED-urilor reglabile ajută la creșterea vizibilității suprafețelor interne în timpul inspecției.
Fotografii și videoclipuri pentru a documenta inspecția
Sistemele de inspecție video pot captura fotografii și videoclipuri ale condițiilor detectate, stocându-le pe cardul de memorie. Imaginile și videoclipurile pot fi revizuite direct pe afișaj și transferate pe un computer prin conexiune USB.
Opțiunea de a adăuga data, ora și note personalizate la fișiere facilitează identificarea inspecției efectuate, distingerea între diferitele componente inspectate și menținerea documentației mai ordonate a verificărilor efectuate.
Această funcție este utilă pentru activități de întreținere, service tehnic, control al calității și analiză a anomaliilor, atunci când fotografiile și videoclipurile trebuie partajate cu colegii, departamentele tehnice sau clienții.
Când să alegeți un sistem de articulare
Un sistem de inspecție video articulat este potrivit atunci când avansarea sondei de-a lungul unui traseu drept nu este suficientă și trebuie verificate abaterile, curbele, schimbările de direcție sau zonele laterale interne.
Pentru inspecțiile liniare ale cavităților, compartimentelor și componentelor la care se poate ajunge fără a articula capul camerei, Sistem de inspecție video industrial fără fir SAV200SD poate fi considerată. Atunci când punctul de observat necesită o mai mare libertate de mișcare a camerei, capul articulat al camerei din gama SAVX oferă un avantaj practic în gestionarea inspecției.
Aplicații
- Verificarea conductelor cu coturi, abateri și schimbări de direcție
- Verificări ale cavităților interne, cilindri, scaune și carcase mecanice
- Verificarea componentelor interne în mașini și sisteme
- Inspecții în găuri, pasaje înguste și zone tehnice mai puțin accesibile
- Verificări asupra armăturilor, conductelor, compartimentelor laterale și suprafețelor interioare
- Detectarea reziduurilor, anomaliilor, uzurii, obstrucțiilor sau a obiectelor străine
- Întreținere preventivă și service tehnic pe mașini și componente
- Documentare fotografică și video a condițiilor detectate
- Verificări de calitate asupra pieselor interne și componentelor asamblate
Întrebări frecvente – Sisteme articulate de inspecție video
Pentru ce este utilizat un sistem de inspecție video articulat?
Este folosit pentru inspectarea zonelor interioare greu accesibile, mai ales când traseul include curbe, abateri sau părți laterale care nu pot fi observate cu un cap de cameră fix.
Ce înseamnă un cap de cameră articulat la 360°?
Înseamnă că capul camerei poate fi articulat pentru a schimba direcția de vizualizare în timpul inspecției. Această funcție ajută la inspectarea suprafețelor laterale, a curbelor și a punctelor interne mai puțin accesibile.
Când trebuie selectată sonda de 3,9 mm?
Sonda de 3,9 mm este potrivită atunci când trecerea disponibilă este îngustă și trebuie inspectate găurile, cavitățile compacte sau componentele cu spații interne limitate.
Când trebuie selectată sonda de 6 mm?
Sonda de 6 mm este potrivită atunci când diametrul disponibil permite o trecere mai mare și trebuie atinsă adâncimi mai mari în timpul inspecției.
Cum ar trebui să fie selectată lungimea sondei?
Lungimea trebuie să fie proporțională cu adâncimea reală care trebuie atinsă. O sondă care este mult mai lungă decât este necesar poate lăsa o lungime excesivă de cablu în afara componentei, creând îndoituri care fac controlul capului articulat al camerei mai puțin eficient. Selectarea unei lungimi adecvate facilitează avansarea sondei și orientarea camerei la punctul de inspecție.
Se pot schimba sondele?
Da, sonda poate fi înlocuită rapid. Acest lucru face posibilă adaptarea sistemului la cerințele ulterioare, selectând o lungime sau un diametru diferit în funcție de componenta care trebuie inspectată.
Pot fi înregistrate fotografii și videoclipuri?
Da, sistemele pot salva fotografii și videoclipuri pe cardul de memorie pentru a documenta condițiile detectate în timpul inspecției.
Pot imaginile să includă data și ora?
Da, imaginile și videoclipurile pot fi asociate cu data și ora. De asemenea, poate fi adăugată o scurtă notă personalizată pentru a identifica mai bine inspecția efectuată.
Cum se transferă fotografiile și videoclipurile pe un computer?
Fișierele salvate pe cardul de memorie pot fi transferate pe un computer prin conexiune USB.
Este sonda protejată împotriva umezelii și a lichidelor?
Capul camerei sondei are un grad de protecție IP67. Afișajul are un grad de protecție IP55.
Când trebuie selectat SAV200SD?
SAV200SD este potrivit pentru inspecții liniare ale cavităților, compartimentelor și componentelor la care se poate ajunge fără a fi necesară articularea capului camerei. Gama SAVX este mai potrivită atunci când trebuie inspectate curbe, abateri sau zone laterale interne.
