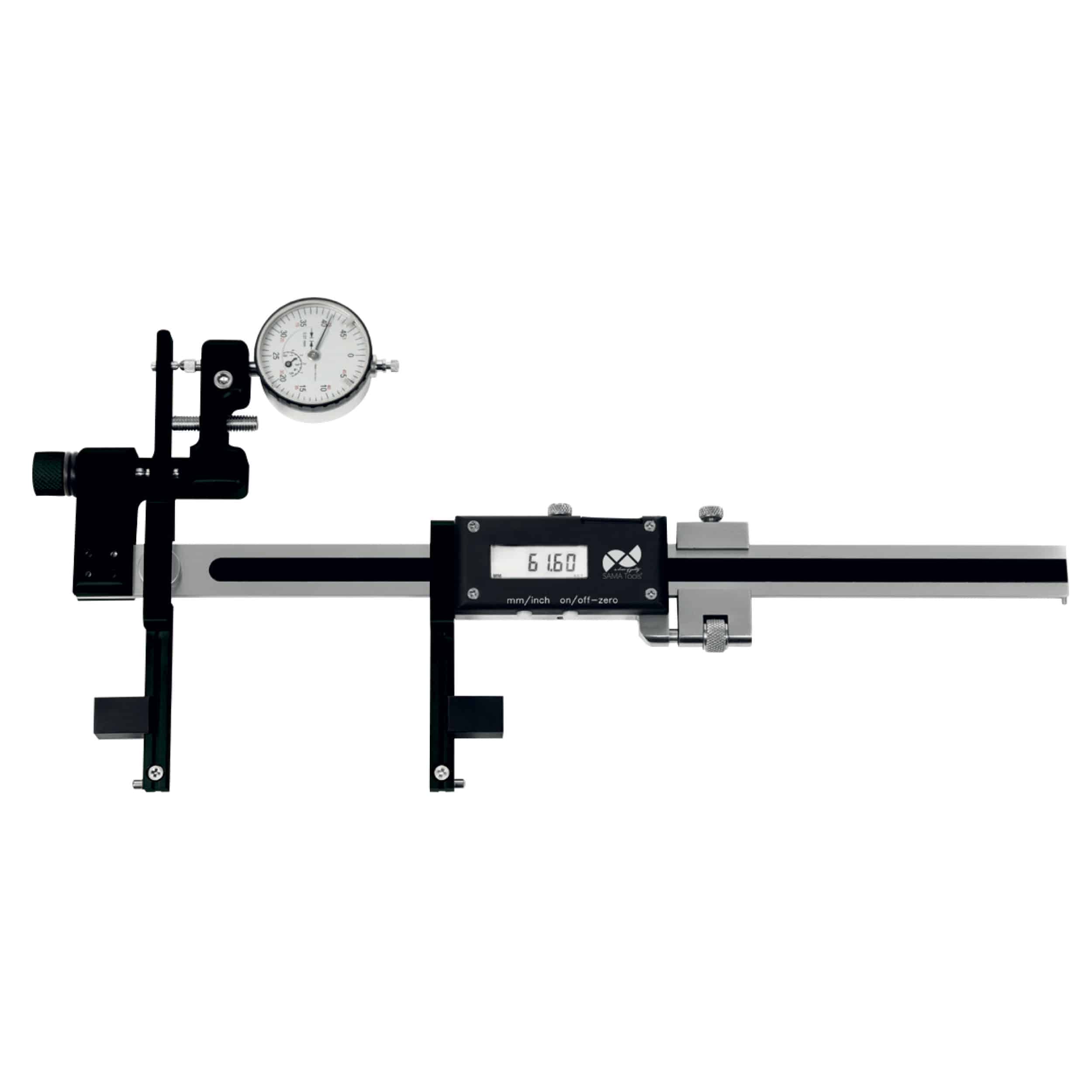

Șubler digital de comparație IP65
Acest șubler digital de comparație IP65 intern/extern cu ieșire de date și funcție de presetare este un instrument de măsurare conceput pentru aplicații de atelier și control al calității în care controalele dimensionale prin comparație trebuie efectuate pe geometrii complexe, atât interne cât și externe, cu continuitate și fiabilitate operațională.
Spre deosebire de șublerele tradiționale, principiul său de funcționare se bazează pe măsurare comparativă cu o valoare de referință, permițând verificarea rapidă și repetabilă a abaterilor dimensionale. Această metodă de operare este adecvată în special ori de câte ori este necesară o inspecție continuă în timpul producției.
Instrumentul combină a citire digitală cu rezoluție de 0,01 mm împreună cu un indicator analogic, oferind un sistem dublu de inspecție:
- Citirea digitală imediată a abaterii dimensionale
• Inspecție vizuală rapidă prin indicatorul analogic
Această combinație îmbunătățește viteza și fiabilitatea inspecției, în special atunci când se lucrează pe loturi de producție sau pe dimensiuni care necesită verificare continuă.
Șublerul este furnizat cu puncte de contact interschimbabile și poate fi configurat cu diferite vârfuri opționale în funcție de aplicație, făcându-l deosebit de potrivit pentru inspecția:
- Fire
- Unelte
- Caneluri și fante
- Ghiduri V
- Suprafețe interioare și externe complexe
Structura usoara cu grinda din oțel inoxidabil asigura stabilitate și manevrare usoara chiar și în timpul utilizarii intensive.
Acest funcția presetată permite setarea unei valori de referință, făcând inspecția comparativă mai rapidă și simplificând verificarea dimensiunilor nominale repetitive.
Acest grad de protecție IP65 permite utilizarea în medii industriale, oferind rezistenta la praf și stropi de lichid.
Prezența unor date de ieșire permite conectarea la software-ul de colectare a datelor de măsurare, îmbunătățind trasabilitatea și reducând erorile de transcriere în procesele de control al calității.
Datorită configurației sale modulare și principiului de măsurare comparativ, acest șubler este deosebit de potrivit pentru aplicații care necesită inspecții precise, rapide și repetabile pe piese complexe de prelucrat.
Aplicații

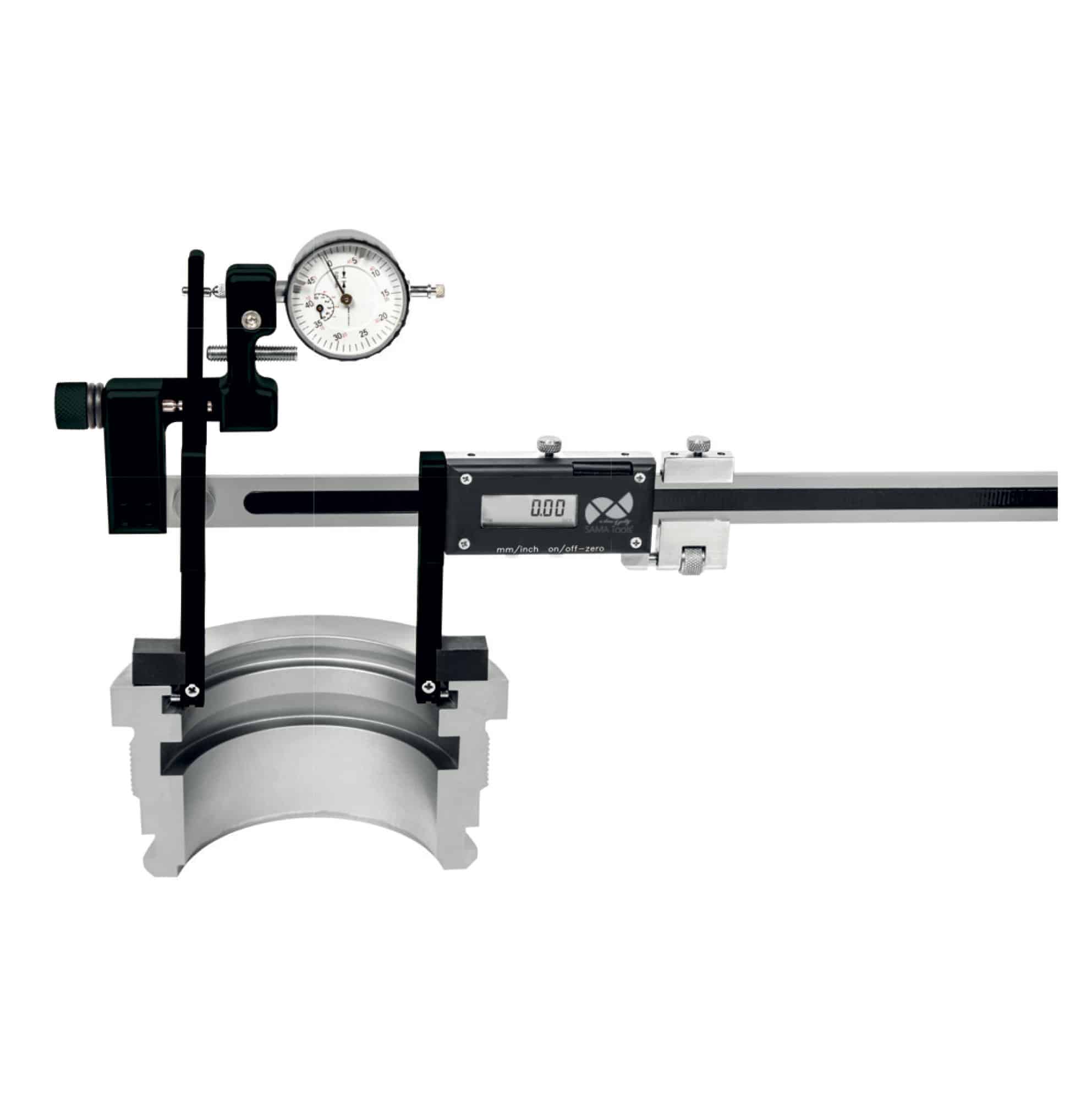

- Verificarea comparativă a diametrelor interne și externe

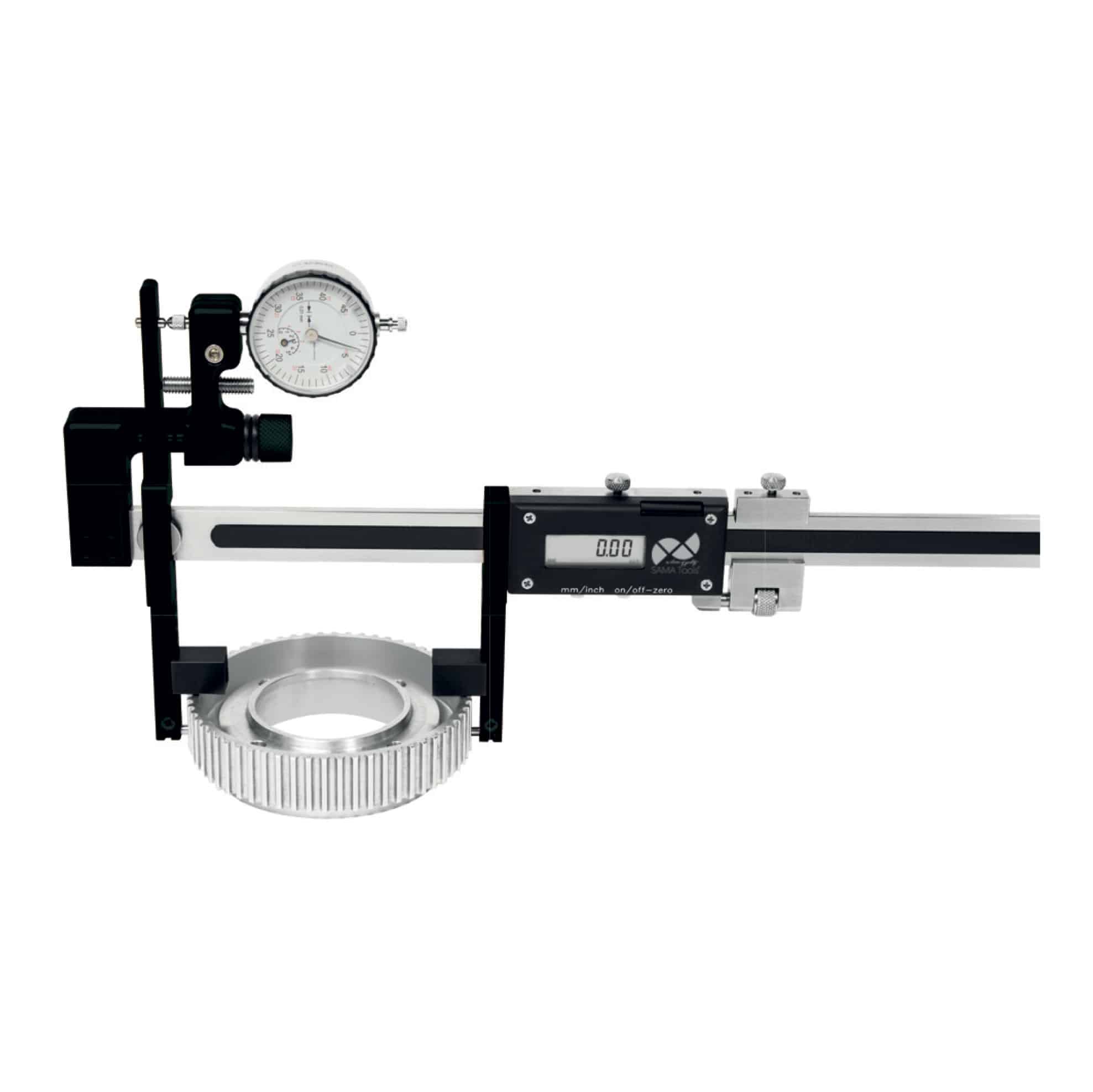

- Verificarea canelurilor, filetelor și angrenajelor
- Măsurarea fantelor și ghidajelor în V
- Controlul calității pe loturile de producție
Întrebări frecvente – șubler de comparație
Ce este un șubler de comparație?
Este un instrument de măsurare conceput pentru a verifica abaterile dimensionale în raport cu o valoare de referință prestabilită, în loc să citească direct măsurarea absolută.
Când este de preferat să folosiți un șubler de comparație?
Este adecvată în special pentru inspecțiile repetitive în care abaterile dimensionale ale loturilor de producție trebuie verificate, menținând consecvența calității procesului.
Care este avantajul sistemului dual de citire digitală și analogică?
Oferă atât o indicație numerică precisă, cât și o referință vizuală imediată, simplificând inspecțiile rapide în timpul operațiunilor de măsurare.
Pentru ce se folosește funcția de presetare?
Permite setarea unei dimensiuni de referință, făcând verificările abaterilor dimensionale mai rapide în comparație cu verificarea valorii nominale.
Pe ce tipuri de piese poate fi folosit?
Poate fi folosit pe geometrii complexe precum filete, roți dințate, caneluri, fante și suprafețe cu profile speciale.
Este potrivit pentru medii industriale?
Da, gradul de protecție IP65 îl face potrivit pentru utilizare în medii în care sunt prezente praf și stropi de lichid.
Poate fi adaptat la diferite aplicații?
Da, datorită punctelor de contact interschimbabile și accesoriilor opționale, acesta poate fi configurat în funcție de geometria piesei de inspectat.
Cum pot fi inspectate rapid și repetat dimensiunile complexe?
Instrumentele de măsurare de comparație permit verificarea rapidă a abaterilor dimensionale de la o valoare de referință, îmbunătățind viteza de inspecție și continuitatea pe loturile de producție.
Cum sunt gestionate datele de măsurare?
Instrumentul poate fi conectat la sisteme de colectare a datelor, îmbunătățind managementul măsurătorilor și trasabilitatea în operațiunile de control al calității.
De ce să alegeți un șubler de comparație intern/extern în loc de instrumente separate?
Permite inspectarea atât a diametrelor interne, cât și a celor externe folosind un singur instrument, reducând timpul de configurare și simplificând operațiunile de măsurare. Această soluție este deosebit de avantajoasă pentru inspecțiile pe piese complexe, unde este necesară o tranziție rapidă între diferite puncte de inspecție, menținând în același timp continuitatea și consistența rezultatelor.
