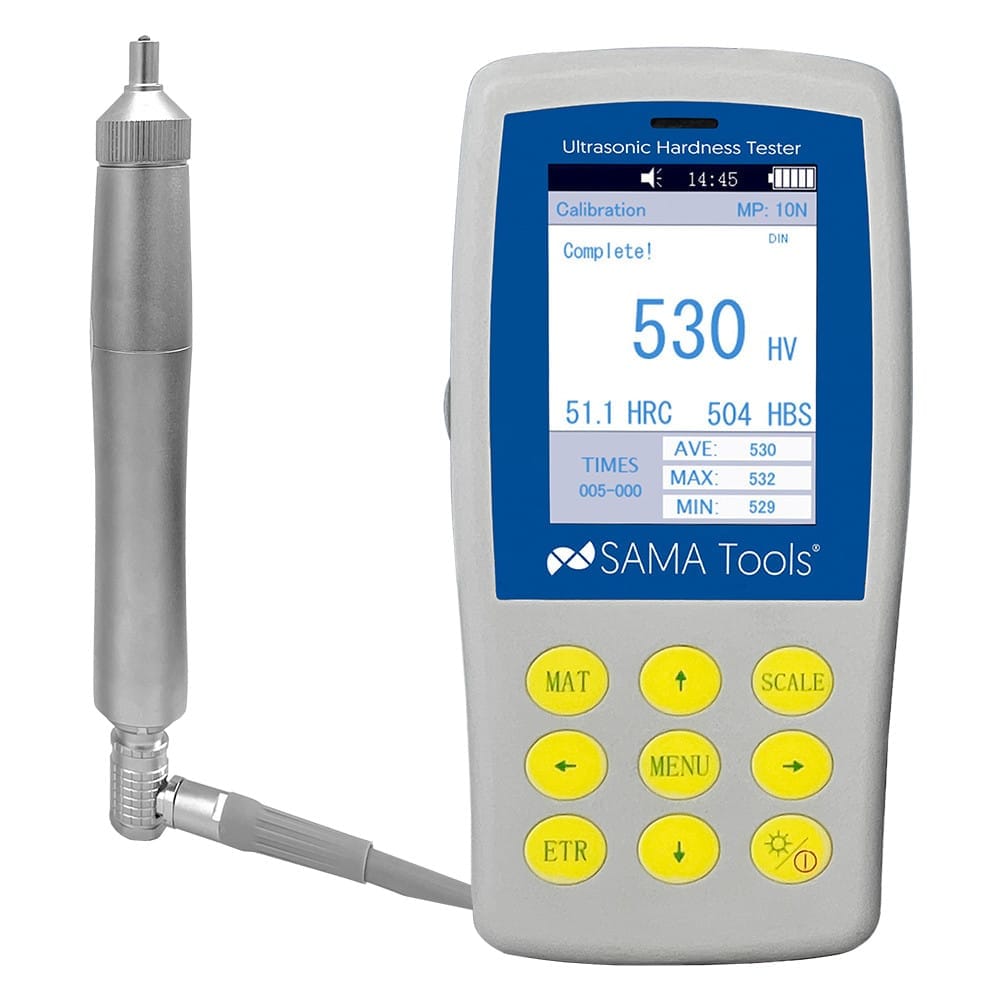

Tester de duritate cu ultrasunete metoda UCI
Testerul de duritate UCI este un instrument portabil cu ultrasunete pentru măsurarea durității metalelor folosind metoda UCI. Este potrivit pentru controale localizate, minim invazive, unde este necesară o adâncime foarte mică. Poate fi folosit pe piese finite, straturi de suprafață întărite, componente subțiri, suprafețe mici și piese care nu pot fi testate cu ușurință cu un tester de duritate pe banc.
Acest metoda UCI, prescurtare pentru Ultrasonic Contact Impedance, folosește o sondă cu a indentor de diamant. Când operatorul plasează sonda pe componentă și aplică forța necesară, diamantul pătrunde ușor în suprafață și modifică frecvența de rezonanță a tijei vibratoare a sondei. Instrumentul detectează această variație de frecvență și o procesează pentru a calcula valoarea durității.
Funcționarea sa diferă de cea a a Tester de duritate Leeb. În metoda rebound, rezultatul depinde de raportul dintre viteza de impact și viteza de rebound a corpului de impact. În metoda UCI, dimpotrivă, măsurarea se bazează pe contactul controlat între indentor și suprafață, împreună cu variația răspunsului ultrasonic al sondei.
Această tehnologie produce adâncituri foarte mici, care sunt aproape imperceptibile. Din acest motiv, un tester de duritate cu ultrasunete care utilizează metoda UCI este deosebit de util la testare piese finite, componente sau piese prelucrate la care marca lăsată de încercare trebuie menținută la minimum.
Această sondă standard este potrivit pentru multe aplicații de testare a durității pe componente metalice. Sunt disponibile, de asemenea, sonde opționale cu sarcini diferite și pot fi selectate în funcție de material, grosime, rugozitate, suprafață disponibilă și nivelul de indentare acceptabil.
Sondele cu sarcină mai mică sunt utile la testare acoperiri, straturi de suprafață sau componente care sunt mai sensibile la indentare. Sondele cu sarcină mai mare sunt mai potrivite pentru materiale netratate, suprafețe mai puțin delicate sau aplicații care necesită un contact mai ferm cu proba.
Testerul de duritate UCI poate fi folosit pentru verificare straturi de suprafață întărite, suprafețe călite, componente călite la suprafață, dinți angrenaj, roți dințate, margini, flanșe, lame, suduri, tuburi cu pereți subțiri și alte părți metalice compatibile cu metoda de măsurare.
Un avantaj important este posibilitatea de a lucra zone mici de măsurare. În multe cazuri, punctul de inspecție nu oferă o suprafață mare, regulată: metoda UCI permite testarea pe zone mai localizate decât un tester de duritate la rebound, cu condiția ca sonda să poată fi poziționată stabil și perpendicular pe suprafață.
Măsurarea trebuie efectuată cu sonda ținută vertical pe eșantion și cu o forță aplicată în mod constant. Stabilitatea mâinii, pregătirea corectă a suprafeței și selecția sondei afectează în mod direct calitatea rezultatului. Atunci când aplicația este cerută, un stand de testare opțional poate fi utilizat pentru a îmbunătăți stabilitatea, a reduce influența operatorului și a menține o poziționare mai controlată a sondei.
Pregătirea probei rămâne esențială. Suprafața trebuie să fie curată și lipsită de ulei, praf, oxidare sau contaminanți care ar putea modifica contactul cu indentorul. Rugozitatea suprafeței, grosimea minimă, curbura și stabilitatea componentelor trebuie, de asemenea, evaluate înainte de testare.
Testerul de duritate UCI cu ultrasunete este potrivit pentru departamentele de control al calității, verificări de producție, verificarea componentelor mecanice, aplicații auto și aerospațiale, prelucrare, controale de tratament termic și toate situațiile în care duritatea trebuie măsurată în puncte localizate fără a se baza întotdeauna pe un test pe banc.
Când componenta este mare, verificarea stabilă și rapidă pe suprafețe metalice mai largi este prioritară, Testoare de duritate Leeb poate fi de asemenea luată în considerare. Când testarea trebuie efectuată într-un laborator cu sarcini, metode și condiții mai controlate, a Tester de duritate pe banc Rockwell, Vickers sau Brinell poate fi mai potrivit.
A raport de calibrare este disponibil la cerere, furnizarea de documentație metrologică utilă pentru managementul controlului intern și verificarea periodică a hardizometrului.
Aplicații
- Măsurarea durității folosind metoda UCI
- Verificarea durității componentelor finite
- Testare localizată pe componente metalice
- Verificări pe straturile de suprafață întărite
- Măsurători pe componente subțiri compatibile cu metoda UCI
- Testarea suprafetelor mici
- Verificări ale angrenajelor și dinților angrenajului
- Măsurători pe margini, flanșe și zone greu accesibile
- Testarea lamelor și componentelor cu geometrii localizate
- Verificări ale componentelor sudate
- Măsurători pe tuburi cu pereți subțiri și vase metalice compatibile
- Verificări la roți, rotoare și componente ale turbinei
- Testarea componentelor mecanice asamblate atunci când sunt accesibile
- Verificări de control al calității în producție
- Verificare în aplicații auto și aerospațiale
- Verificări la tratamente termice și suprafețe întărite
Întrebări frecvente – Tester de duritate cu ultrasunete – metoda UCI
Ce este un tester de duritate UCI?
Este un tester de duritate cu ultrasunete care măsoară duritatea folosind metoda impedanței de contact cu ultrasunete. Sonda plasează un indentor de diamant pe suprafață, iar instrumentul procesează variația de frecvență generată de contact.
Cum funcționează metoda UCI?
Sonda este poziționată perpendicular pe probă și aplică o forță controlată prin indentatorul de diamant. Pătrunderea modifică frecvența de rezonanță a sondei, iar instrumentul folosește această variație pentru a calcula duritatea.
Un tester de duritate UCI lasă o adâncime pe componentă?
Da, dar indentarea este foarte mică și aproape imperceptibilă. Din acest motiv, metoda UCI este potrivită și pentru multe verificări ale pieselor finite atunci când materialul și suprafața sunt compatibile cu testul.
Când trebuie selectat un tester de duritate UCI?
Este potrivit atunci când zonele localizate, straturile de suprafață, componentele subțiri, suprafețele mici sau părțile finite trebuie măsurate în timp ce se limitează marcajul lăsat de test.
Care este diferența dintre un tester de duritate UCI și un tester de duritate Leeb?
Un tester de duritate Leeb măsoară duritatea prin comportamentul unui corp de impact care revine de la suprafață. Un tester de duritate UCI folosește o sondă ultrasonică cu un indentor de diamant și este mai potrivit pentru măsurători localizate și adâncituri foarte mici.
Poate un tester de duritate UCI să înlocuiască întotdeauna un tester de duritate de banc?
Un tester de duritate UCI este foarte util pentru verificări portabile și localizate, dar nu înlocuiește un tester de duritate de banc în orice situație. Atunci când testele de laborator necesită încărcări, metode și condiții mai controlate, un tester de duritate de banc Rockwell, Vickers sau Brinell poate fi mai potrivit.
Pe ce materiale se poate folosi?
Este potrivit pentru majoritatea metalelor feroase și neferoase și aliajelor compatibile, luând întotdeauna în considerare starea suprafeței, grosimea, rugozitatea, geometria și calibrarea corectă.
Este potrivit pentru straturile de suprafață întărite?
Da. Metoda UCI este deosebit de utilă pentru verificarea straturilor de suprafață întărite, a tratamentelor termice și a zonelor în care adâncitura trebuie să rămână foarte mică.
Poate fi folosit pe mostre subțiri?
Da, când grosimea este compatibilă cu sonda și sarcina aplicată. Selectarea sondei și verificarea grosimii minime sunt importante pentru rezultate fiabile.
Este potrivit pentru roți dințate și dinți angrenaj?
Da. Testerul de duritate UCI poate fi utilizat pe roți dințate, dinți angrenaj și suprafețe mici atunci când punctul de măsurare permite poziționarea corectă a sondei.
Ce sondă este furnizată ca standard?
Configurația standard include o sondă manuală de 20 N. Alte sonde cu sarcini diferite pot fi selectate în funcție de aplicație.
Pentru ce sunt folosite sondele cu sarcini diferite?
Acestea permit adaptarea testului la material, rugozitate, grosime și sensibilitatea probei la indentare. Sarcinile mai mici sunt utile pentru suprafețe mai delicate, în timp ce sarcinile mai mari sunt potrivite pentru materiale netratate sau condiții mai robuste.
Sonda trebuie ținută vertical?
Da. Pentru măsurarea corectă, sonda trebuie să rămână perpendiculară pe suprafață, aplicând forța în mod constant și fără mișcare laterală în timpul testului.
Când este util standul de testare opțional?
Standul de testare opțional este util atunci când este necesară o mai mare stabilitate a testului, influența operatorului trebuie redusă și poziționarea sondei trebuie controlată mai mult.
Suprafața trebuie pregătită?
Da. Suprafața trebuie să fie curată și fără ulei, praf, oxidare sau contaminanți. Rugozitatea suprafeței și stabilitatea probei trebuie, de asemenea, să fie compatibile cu metoda UCI.
Se pot măsura suprafețele curbe?
Da, când curbura permite sondei să rămână poziționată corect și stabil. Geometria componentelor trebuie să permită un contact adecvat între indentor și suprafață.
Ce scale de duritate poate afișa instrumentul?
Instrumentul poate afișa rezultatele în scalele disponibile, inclusiv HV, HRC, HRA, HRB, HB și MPa, atunci când conversia este compatibilă cu domeniul de măsurare și calibrarea selectată.
Testerul de duritate UCI poate afișa și rezistența la tracțiune?
Da. Instrumentul poate afișa rezistența la tracțiune în limitele aplicabile atunci când materialul, scara și setările sunt compatibile.
Instrumentul are memorie internă?
Da. Testerul de duritate poate stoca rezultatele testelor și le poate reaminti ulterior pentru gestionarea verificărilor efectuate.
Este disponibil un raport de calibrare?
Da. Un raport de calibrare este disponibil la cerere.
