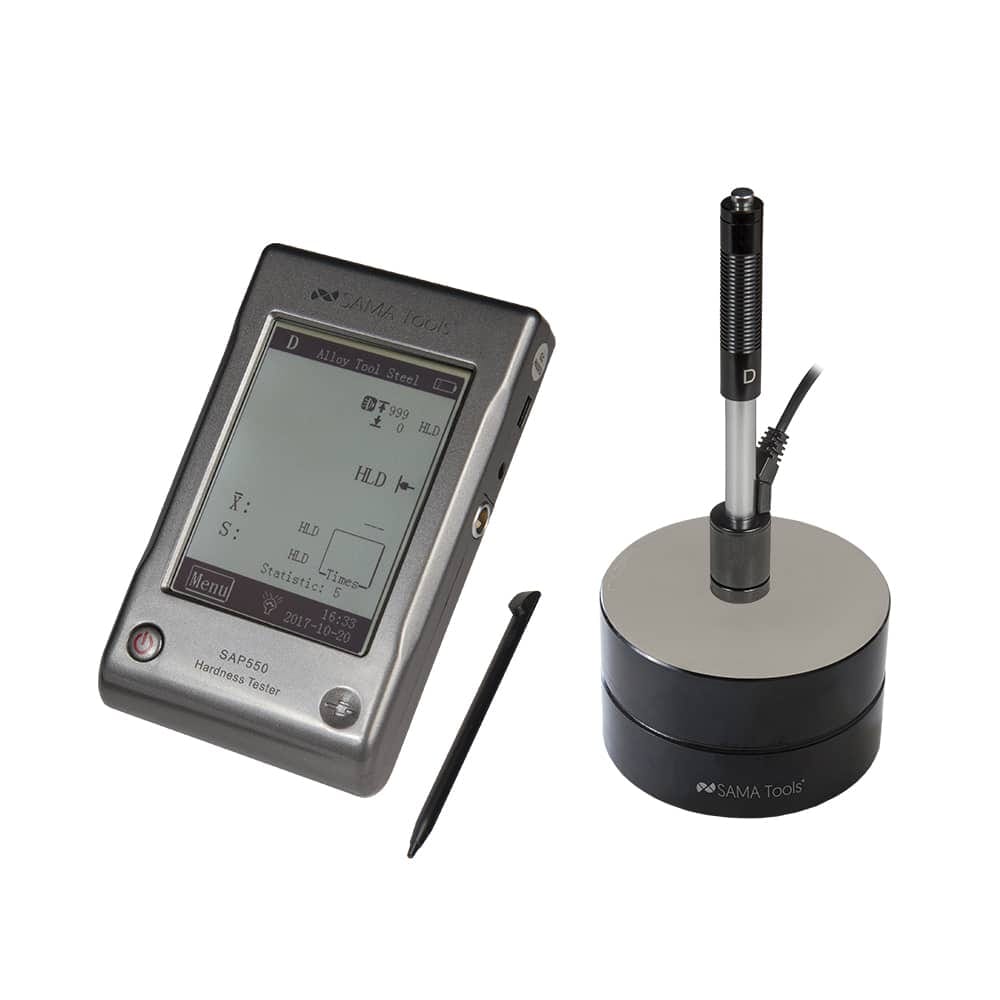

Tester de duritate Leeb cu ecran tactil
Acest tester de duritate Leeb cu ecran tactil SAP550 este un instrument de rebound pentru testarea nedistructivă a durității pe oțel, oțel inoxidabil, fontă, aluminiu, alamă, bronz, cupru și alte aliaje metalice compatibile cu metoda Leeb. Este potrivit pentru verificări rapide în producție, inspecția materialelor primite, întreținerea și testarea componentelor metalice care nu pot fi aduse cu ușurință la un tester de duritate pe banc.
Principiul său de funcționare se bazează pe măsurarea vitezei de impact și rebound a corpului de impact. Raportul dintre aceste două valori este utilizat pentru a calcula duritatea Leeb, pe care instrumentul o poate converti în scalele disponibile în funcție de materialul selectat, sonda conectată și domeniul de măsurare aplicabil.
În comparație cu un tester de duritate Leeb cu o interfață mai convențională, SAP550 oferă un management mai avansat al setărilor și datelor. Ecranul tactil permite configurarea directă a materialului, a scalei de duritate, a direcției impactului, a valorilor limită, a numărului de impacturi și a parametrilor principali ai sesiunii de măsurare.
Configurația standard include o sondă de tip D, potrivită pentru majoritatea verificărilor de duritate pe metale. Unitatea principală separată și sonda facilitează poziționarea sondei pe componentă și permit diferite Sonde pentru teste de duritate Leeb de conectat, selectând soluția cea mai potrivită în funcție de accesibilitate, geometria componentelor, rugozitatea suprafeței, grosimea și tipul de material.
Sondele opționale extind domeniul de utilizare al instrumentului. Acestea pot fi selectate pentru spații restrânse, caneluri, suprafețe încastrate, componente sensibile la indentare, eșantioane subțiri, fontă, suprafețe mai grele sau piese cu rugozitate mai mare.
SAP550 este deosebit de util atunci când, pe lângă măsurarea durității, rezultatele trebuie gestionate într-un mod organizat. Imprimanta wireless inclusă permite producerea rapidă a unui raport al sesiunii de măsurare, în timp ce cablul și software-ul incluse permit transferul datelor pe un PC, arhivate și exportate pentru procesare ulterioară.
Instrumentul stochează datele de măsurare împreună cu informațiile principale ale testului, inclusiv scara, materialul, direcția impactului, data și ora. Acest lucru este util pentru menținerea trasabilității controalelor efectuate pe diferite loturi, componente sau puncte de măsurare.
Pe lângă duritate, SAP550 poate afișa rezistenta la tractiune pentru materialele aplicabile și intervalele de conversie. Această funcție poate fi utilă atunci când, pe lângă valoarea durității, este necesară o indicație a rezistenței mecanice a materialului, întotdeauna în condițiile de măsurare permise.
Conversia în diferite scări de duritate trebuie interpretată corect. Valoarea Leeb poate fi convertită numai atunci când combinația de material, sondă și scară selectată se încadrează în intervalele aplicabile. Prin urmare, alegerea corectă a materialului este esențială înainte de efectuarea testului.
Ca toate testerele de duritate Leeb, SAP550 necesită atenție la pregătirea probei. Masa probei, rigiditatea, grosimea, rugozitatea suprafeței, curățenia și stabilitatea afectează direct calitatea rezultatului. Probele ușoare sau subțiri pot necesita cuplarea corectă la o bază de suport adecvată.
Când suprafața nu este plană, opțional inele adaptoare poate ajuta la menținerea sondei poziționate corect pe probă. Acest lucru este deosebit de important pentru geometriile cilindrice, concave, convexe sau neregulate, unde suportul sondei standard poate fi mai puțin stabil.
În cadrul gamei, SAP550 este versiunea cu ecran tactil cu o configurație mai completă decât cea Tester de duritate SAP180 Leeb pentru metale. Când compactitatea maximă este prioritatea, an tester de duritate Leeb ultracompact poate fi luată în considerare în schimb. Pentru fontă, componente grele sau suprafețe mai robuste și mai aspre, an tester de duritate Leeb ultracompact pentru fontă este disponibil.
Atunci când testarea trebuie efectuată pe zone foarte localizate, componente mai puțin masive, straturi de suprafață sau piese finite în care se preferă o adâncitură foarte mică, aproape imperceptibilă, a Duritate ultrasonică UCI testerul poate fi mai potrivit. Principiul UCI diferă de metoda Leeb și poate fi mai adecvat acolo unde testarea de rebound este mai puțin practică.
Prin urmare, SAP550 este potrivit pentru utilizatorii care caută o tester de duritate Leeb cu ecran tactil cu o sondă externă, imprimantă fără fir, software inclus și funcții avansate de gestionare a măsurătorilor, păstrând în același timp caracterul practic al unui instrument portabil pentru testarea durității metalelor.
A raport de calibrare este disponibil la cerere, furnizarea de documentație metrologică utilă pentru managementul controlului intern și verificarea periodică a hardizometrului.
Aplicații
- Testare de duritate nedistructivă pe metale și aliaje
- Măsurarea durității pe oțel și oțel turnat
- Verificări pe oțel inoxidabil și oțel pentru scule
- Teste pe fontă cenușie și fontă nodulară
- Măsurători pe aliaje de aluminiu
- Verificări pe alamă, bronz, cupru și aliaje compatibile
- Verificarea durității în producție și controlul calității
- Inspecția mărfurilor la intrare și la ieșire
- Verificări ale componentelor supuse uzurii
- Teste pe structuri metalice și componente greu de mutat
- Măsurătorile pe componentele asamblate atunci când geometria permite sprijinirea corectă a sondei
- Utilizați cu sonde opționale pentru caneluri, spații restrânse și suprafețe specifice
- Măsurătorile pe suprafețe curbate cu inele adaptoare opționale
- Imprimarea fără fir a rezultatelor măsurătorilor
- Transfer de date pe un PC prin cablul și software-ul inclus
- Arhivarea valorilor măsurate pentru verificări ulterioare
- Afișaj pentru rezistența la tracțiune pentru materiale și game aplicabile
Întrebări frecvente – Tester de duritate Leeb cu ecran tactil
Pentru ce este folosit testerul portabil de duritate a metalelor SAP550?
Este folosit pentru a măsura duritatea metalelor și aliajelor în mod nedistructiv direct pe componentă, folosind metoda Leeb, un afișaj cu ecran tactil, imprimantă wireless și software inclus.
Care este diferența dintre SAP550 și SAP180?
SAP550 oferă o gestionare mai avansată a datelor prin afișajul său tactil, imprimanta wireless, cablu și software incluse. SAP180 are o interfață mai convențională și o configurație mai esențială.
SAP550 folosește metoda Leeb?
Da. SAP550 este un tester de duritate Leeb care măsoară raportul dintre viteza de impact și viteza de rebound a corpului de impact.
Pe ce materiale se poate folosi?
Poate fi folosit pe oțeluri, oțel inoxidabil, fontă, aliaje de aluminiu, alamă, bronz, cupru și alte materiale metalice compatibile cu metoda de măsurare.
Este potrivit pentru verificarea durității oțelului?
Da. SAP550 poate fi utilizat pentru verificări de duritate pe oțel, oțeluri pentru scule, piese turnate din oțel și oțel inoxidabil, în intervalele de măsurare aplicabile.
Ce sondă este furnizată cu instrumentul?
Configurația standard include o sondă de tip D, potrivită pentru majoritatea măsurătorilor pe metale.
Se pot conecta alte sonde?
Da. SAP550 poate fi utilizat cu sonde opționale pentru spații restrânse, caneluri, suprafețe sensibile la indentare, probe subțiri, fontă sau suprafețe mai robuste și mai aspre.
Când sunt utile sondele opționale?
Acestea sunt utile atunci când sonda standard nu este cea mai potrivită alegere din cauza geometriei componentelor, accesibilității punctului de măsurare, grosimii probei, rugozității sau tipului de material.
Este inclusă imprimanta wireless?
Da. SAP550 este livrat cu o imprimantă wireless pentru imprimarea rezultatelor sesiunii de măsurare sau a valorilor stocate în memorie.
Software-ul este inclus ca standard?
Da. Cablul și software-ul sunt incluse și permit transferul datelor pe un computer, arhivarea și exportul.
Instrumentul stochează măsurătorile?
Da. SAP550 are memorie internă și stochează valorile măsurate împreună cu informațiile principale ale testului, cum ar fi materialul, scara, direcția impactului, data și ora.
Poate SAP550 să arate și rezistența la tracțiune?
Da. Instrumentul poate afișa rezistența la tracțiune pentru materialele aplicabile și intervalele de conversie. Trebuie selectate materialul corect, sonda și metoda de măsurare.
Cum funcționează conversiile în HRC, HB sau HV?
SAP550 pornește de la măsurarea Leeb și o convertește în scalele disponibile atunci când materialul, sonda și domeniul de măsurare sunt compatibile. Prin urmare, materialul trebuie selectat corect înainte de testare.
De ce este importantă alegerea corectă a materialului?
Conversia de la scara Leeb în alte scale de duritate depinde de materialul selectat. Selecția incorectă poate produce un rezultat care nu este în concordanță cu testul real.
Trebuie pregătită suprafața probei?
Da. Suprafața trebuie să fie curată, stabilă și să aibă rugozitate compatibilă cu sonda utilizată. Masa, grosimea și rigiditatea probei afectează, de asemenea, măsurarea.
Poate fi folosit pe componente ușoare sau subțiri?
Da, dar cu grijă. Probele ușoare sau subțiri pot necesita cuplarea corectă la o bază de suport adecvată pentru a evita pierderea energiei de impact.
Se pot măsura suprafețele curbe?
Da. Atunci când suprafața nu este plană, inelele adaptoare opționale ajută la menținerea corectă a sondei pe eșantion.
Când ar trebui să fie selectat SAP550 în locul unui tester de duritate Leeb ultracompact?
SAP550 este potrivit atunci când sunt necesare un ecran tactil, o imprimantă fără fir, software-ul inclus și un management mai complet al datelor. Un tester de duritate Leeb ultra-compact este mai potrivit atunci când portabilitatea maximă și utilizarea directă pe componentă sunt prioritare.
Când ar trebui luat în considerare un tester de duritate Leeb ultra-compact pentru fontă?
Este util pentru fontă, componente grele sau suprafețe mai robuste și mai aspre, unde poate fi de preferat o configurație specifică.
Când trebuie selectat un tester de duritate Leeb sau un tester de duritate UCI?
Un tester de duritate Leeb este potrivit pentru verificări rapide pe metale cu masă, grosime și stabilitate adecvate. Un tester de duritate UCI este mai potrivit pentru zone localizate, straturi de suprafață, componente mai puțin masive sau piese finite, deoarece lasă o adâncime foarte mică, aproape imperceptibilă.
Poate fi folosit SAP550 în producție?
Da. Este potrivit pentru verificarea producției, acceptarea materialelor, întreținerea, verificarea loturilor și controlul calității componentelor metalice.
Este disponibil un raport de calibrare?
Da. Un raport de calibrare este disponibil la cerere.
