Tester de duritate Leeb tip stilou
Aceste teste de duritate Leeb tip stilou sunt instrumente portabile pentru testarea nedistructivă a durității metalelor, concepute pentru utilizare rapidă direct pe componentă. Formatul lor compact cu dispozitiv de impact integrat face testarea mai practică în inspecțiile pe teren, departamentele de producție, activitățile de întreținere și verificări ale componentelor greu de mutat.
Principiul de măsurare se bazează pe metoda Leeb: un dispozitiv de impact lovește suprafața probei și instrumentul detectează raportul dintre viteza de impact și viteza de rebound. Această valoare este utilizată pentru a calcula duritatea în scara Leeb, care poate fi convertită în scalele disponibile atunci când materialul, modelul și domeniul de măsurare sunt compatibile.
Designul ultra-compact distinge această familie de testele de duritate Leeb cu o unitate principală separată de dispozitivul de impact. Operatorul lucrează cu un singur corp care este mai ușor de transportat și poziționat pe componente montate, structuri metalice, piese de atelier sau componente asamblate, cu condiția ca geometria să permită instrumentului să se sprijine corect pe suprafață.
Detectarea automată a direcției impactului simplifică măsurătorile pe suprafețe orientate diferit. Compensarea automată permite testarea pe suprafețe orizontale, verticale sau înclinate fără a seta manual direcția de testare, făcând instrumentul deosebit de potrivit pentru verificări în afara laboratorului.
Această caracteristică este utilă și pentru verificări ale structurilor metalice instalate, stâlpilor, oțelului, componentelor industriale și pieselor accesibile doar în anumite poziții. Măsurătorile trebuie totuși să respecte condițiile cerute de metoda Leeb: material compatibil, masă adecvată, componentă stabilă, suprafață pregătită și suport corect al dispozitivului de impact.
Gama include mai multe configurații, fiecare proiectată pentru o aplicație diferită. Versiunea D este potrivită pentru majoritatea măsurătorilor standard de duritate pe metale. Versiunea DC este destinată utilizării în spații mai restrânse. Versiunea DL este utilă atunci când trebuie accesate caneluri, fante înguste sau puncte greu accesibile. Versiunea D+15 este potrivită pentru suprafețe încastrate, în timp ce versiunea C utilizează energie de impact redusă pentru mostrele care sunt mai sensibile la indentare sau au o grosime mai mică. Spre deosebire de modelele cu dispozitiv de impact extern, fiecare versiune din această gamă este furnizată cu propria sa configurație integrată. Prin urmare, selecția ar trebui să se bazeze pe tipul de componentă, accesibilitatea punctului de măsurare, geometria, rugozitatea suprafeței și sensibilitatea probei la indentare.
Testerele de duritate Leeb tip stilou pot fi utilizate pe oțeluri, oțel inoxidabil, fontă, aliaje de aluminiu, alamă, bronz, cupru și materiale metalice compatibile cu metoda de măsurare. Disponibilitatea cântarelor convertite depinde întotdeauna de combinația de material, model și intervalul permis.
Selectarea corectă a materialului este esențială pentru obținerea unor valori consistente. Conversiile în scale precum HRC, HRB, HB, HV sau HSD sunt disponibile atunci când se încadrează în intervalele aplicabile. Instrumentul pornește de la scara Leeb și afișează conversii compatibile cu condițiile de testare selectate.
Pregătirea probei rămâne un factor cheie. Rugozitatea suprafeței, curățenia, grosimea, masa, rigiditatea și stabilitatea afectează direct fiabilitatea măsurării. Probele ușoare sau subțiri pot necesita cuplarea corectă la o bază adecvată pentru a preveni pierderea de energie de impact.
Când suprafața nu este plană, opțional inele adaptoare poate ajuta la menținerea instrumentului corect sprijinit pe eșantion. Ele sunt utile pe suprafețe cilindrice, concave, convexe sau sferice, unde contactul stabil este esențial pentru o măsurare fiabilă.

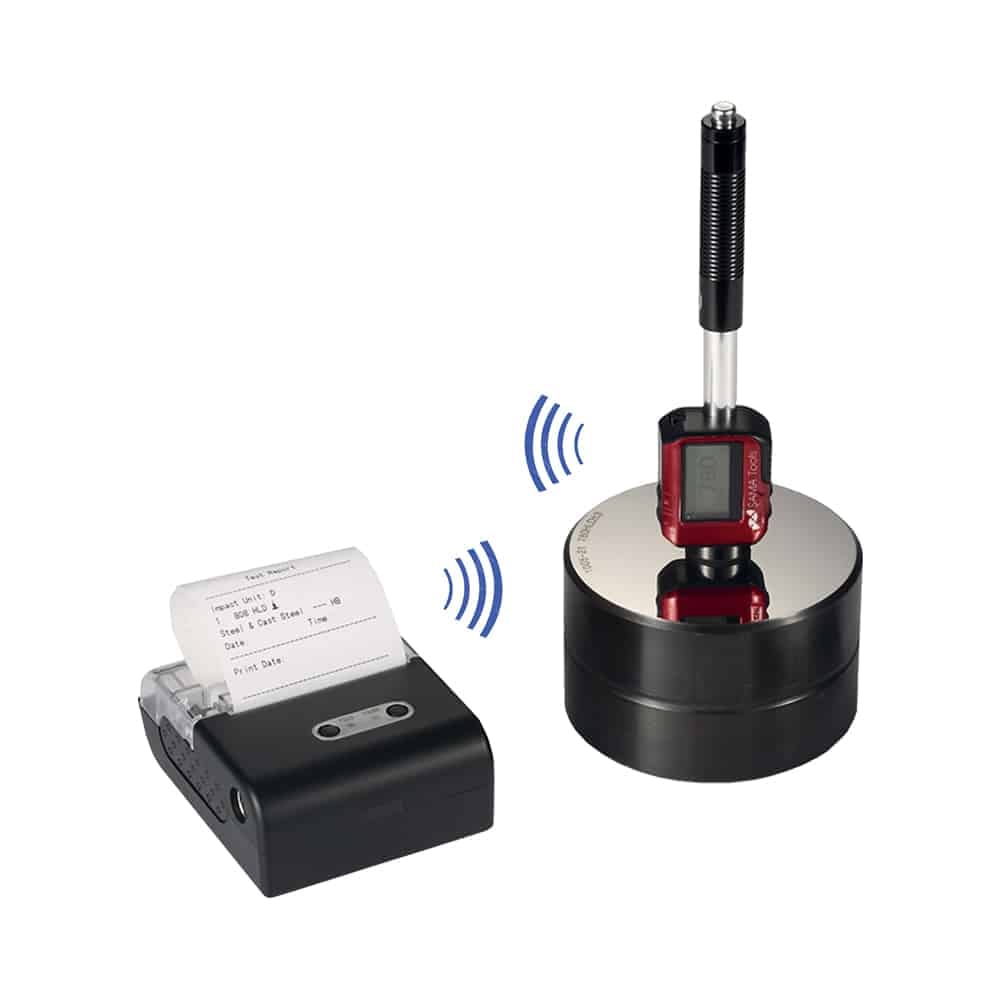

Configurația standard include o imprimantă wireless, cablu și software pentru o gestionare mai completă a rezultatelor. Datele pot fi stocate, transferate pe un PC și exportate pentru a crea rapoarte sau înregistrări de inspecție. Acest lucru este util atunci când măsurătorile sunt efectuate pe mai multe puncte, loturi sau componente.
Comparativ cu Tester de duritate SAP180 Leeb cu un dispozitiv de impact extern, această gamă se concentrează pe caracterul practic și portabilitatea maximă. acest Tester de duritate Leeb cu ecran tactil SAP550 este potrivit în schimb atunci când se preferă o interfață mai mare și un management mai extins de date printr-o unitate principală separată.
Pentru aplicații pe fontă, componente mai grele sau suprafețe deosebit de robuste, an tester de duritate Leeb ultracompact pentru fontă pot fi luate în considerare. Când măsurarea se referă la zone foarte localizate, straturi de suprafață, componente mai puțin masive sau piese finite în care este preferată o adâncitură foarte mică, aproape imperceptibilă, un Tester de duritate cu ultrasunete UCI poate fi mai potrivit.
Testerele de duritate Leeb de tip stilou sunt, prin urmare, potrivite pentru utilizatorii care caută un instrument practic, rapid și ușor de portat pentru verificarea durității metalului direct pe componentă, cu managementul datelor, imprimarea wireless și software-ul inclus ca standard.
A raport de calibrare este disponibil la cerere, furnizarea de documentație metrologică utilă pentru managementul controlului intern și verificarea periodică a hardizometrului.
Aplicații
- Testarea nedistructivă a durității metalelor
- Măsurarea durității pe oțel și oțel turnat
- Verificări pe oțel inoxidabil și oțel pentru scule
- Teste pe fontă cenușie și fontă nodulară, în limitele aplicabile
- Măsurători pe aliaje de aluminiu
- Verificări pe alamă, bronz, cupru și aliaje compatibile
- Verificări rapide în producție și controlul calității
- Inspecția mărfurilor la intrare și la ieșire
- Măsurătorile componentelor metalice instalate
- Verificări ale structurilor metalice, oțelului și componentelor greu de mutat
- Testarea pe teren pe stâlpi și componente metalice atunci când materialul, stabilitatea și pregătirea suprafeței sunt compatibile cu metoda Leeb
- Măsurători pe suprafețe verticale, înclinate sau greu accesibile
- Verificări ale componentelor supuse uzurii
- Măsurătorile în spații restrânse cu configurații dedicate
- Testarea canelurilor, fantelor și suprafetelor incastrate cu modele specifice
- Verificări pe eșantioane mai sensibile la indentare folosind configurația cu impact redus
- Utilizați cu inele adaptoare opționale pe suprafețe neplane
- Imprimarea wireless a valorilor măsurate
- Transfer de date pe un PC prin cablul și software-ul inclus
- Arhivarea și exportul rezultatelor măsurătorilor
Întrebări frecvente – Testare de duritate Leeb tip stilou
Pentru ce sunt folosite testerele de duritate Leeb tip stilou?
Sunt folosite pentru a măsura duritatea metalelor în mod nedistructiv direct pe componentă, folosind metoda Leeb într-o configurație compactă și ușor de transportat.
Care este diferența față de un tester de duritate Leeb cu un dispozitiv de impact extern?
Un model cu un dispozitiv de impact extern are o unitate principală separată conectată prin cablu. Gama de tip stilou integrează corpul instrumentului și dispozitivul de impact într-o singură configurație, făcând măsurătorile pe teren mai practice.
Fiecare model poate folosi diferite dispozitive de impact?
Fiecare versiune este furnizată cu propria sa configurație integrată. Prin urmare, modelul trebuie selectat în funcție de punctul de măsurare, geometria componentei, grosimea, rugozitatea și tipul de verificare necesar.
Ce versiune ar trebui selectată pentru măsurătorile standard?
Configurația D este potrivită pentru majoritatea măsurătorilor standard pe metale când componenta are masă, grosime, stare de suprafață și stabilitate adecvate pentru metoda Leeb.
Când este utilă o configurație compactă pentru spații restrânse?
Este util atunci când punctul de măsurare este mai puțin accesibil, de exemplu în interiorul componentelor, în spații restrânse sau în zonele în care o geometrie mai lungă a instrumentului ar fi mai puțin practică.
Când este necesară o configurație pentru caneluri sau fante?
Este necesar atunci când punctul de măsurare este situat într-o zonă îngustă, la fundul unei caneluri sau într-o geometrie în care un dispozitiv de impact standard nu s-ar sprijini corect.
Când este utilă configurația cu impact redus?
Este util pentru mostrele mai sensibile la indentare, componente mai subțiri sau suprafețe în care efectul de impact trebuie redus în comparație cu o configurație standard.
Pe ce materiale pot fi utilizate aceste testere de duritate?
Pot fi utilizate pe oțeluri, oțel inoxidabil, fontă, aliaje de aluminiu, alamă, bronz, cupru și alte materiale metalice compatibile cu metoda de măsurare.
Cum funcționează conversiile în HRC, HB sau HV?
Instrumentul măsoară în scara Leeb și convertește rezultatele în scalele disponibile atunci când materialul, configurația și domeniul de măsurare sunt compatibile. Prin urmare, materialul trebuie selectat corect înainte de testare.
Se pot face măsurători pe suprafețe verticale sau înclinate?
Da. Detectarea automată a direcției impactului permite efectuarea măsurătorilor în diferite poziții, menținând în același timp compensația necesară în raport cu gravitația.
Pot fi testați stâlpii sau structurile metalice instalate?
Da, atunci când materialul este compatibil cu metoda Leeb și componenta oferă o masă, stabilitate, starea suprafeței și suport adecvate. În aceste cazuri, formatul tip stilou facilitează verificările direct în teren.
De ce este importantă stabilitatea componentelor?
În metoda rebound, energia de impact trebuie transferată corect la probă. O componentă ușoară, instabilă sau cuplată incorect poate produce un rezultat care nu este reprezentativ.
Trebuie pregătită suprafața probei?
Da. Suprafața trebuie să fie curată, stabilă și să aibă rugozitate compatibilă cu configurația utilizată. Oxidarea, contaminarea, rugozitatea excesivă sau suportul incorect pot afecta măsurarea.
Se pot folosi inele adaptoare?
Da. Inelele adaptoare opționale pot îmbunătăți suportul pe suprafețe cilindrice, concave, convexe sau sferice atunci când este necesar de geometria componentelor.
Este inclusă imprimanta wireless?
Da. Imprimanta wireless este inclusă ca standard și permite imprimarea rapidă a valorilor măsurate.
Software-ul este inclus?
Da. Cablul și software-ul sunt incluse și permit ca datele stocate să fie transferate pe un PC, exportate și gestionate în rapoarte de măsurare.
Instrumentul are memorie internă?
Da. Valorile măsurate pot fi stocate în memoria internă împreună cu informațiile principale ale testului, cum ar fi scara, materialul, direcția impactului, data și ora.
Când ar trebui să fie selectat un tester de duritate Leeb de tip stilou în locul versiunii cu ecran tactil?
Modelul tip stilou este potrivit atunci când prioritatea este un instrument mic, ușor pentru utilizare imediată direct pe componentă. Modelul cu ecran tactil este mai potrivit atunci când se preferă o interfață mai mare cu o unitate principală separată de dispozitivul de impact.
Când ar trebui luat în considerare un tester de duritate Leeb ultra-compact pentru fontă?
Este potrivit atunci când aplicația implică fontă, componente grele sau suprafețe mai robuste și mai rugoase, unde este preferabilă o configurație specifică.
Când ar trebui să fie selectat un tester de duritate UCI în locul unui tester de duritate Leeb?
Un tester de duritate UCI este mai potrivit pentru zone foarte localizate, straturi de suprafață, componente mai puțin masive sau piese finite, deoarece lasă o adâncime foarte mică, aproape imperceptibilă. Testarea Leeb este potrivită pentru verificări rapide pe metale cu masă, grosime și stabilitate adecvate.
Este disponibil un raport de calibrare?
Da. Un raport de calibrare este disponibil la cerere.
