Tester de rugozitate a suprafeței sondei externe

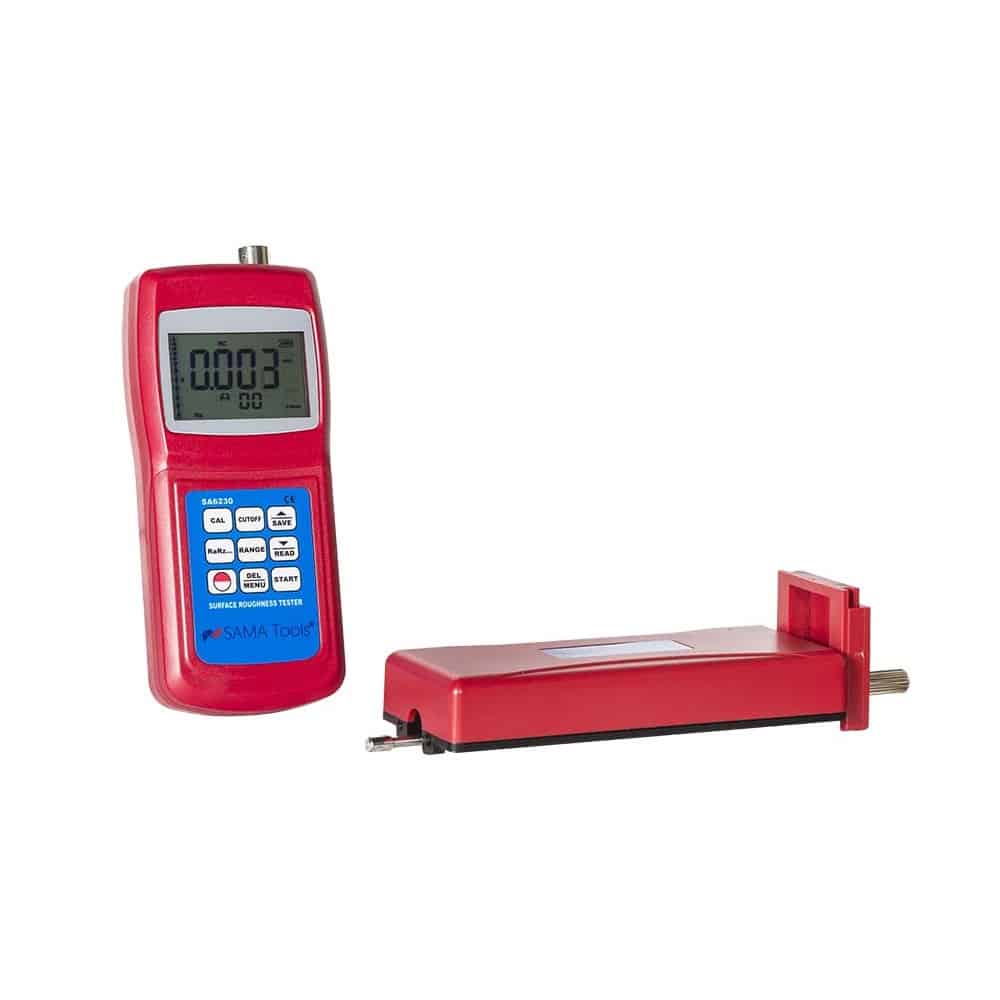

Acest tester de rugozitate a suprafeței sondei externe este un instrument nedistructiv utilizat pentru măsurarea rugozității suprafeței, cu o unitate de afișare care este separată de sondă. Această configurație este utilă atunci când punctul de măsurare nu este ușor vizibil sau când este de preferat să păstrați afișajul într-o poziție mai convenabilă decât zona care este inspectată.
Comparativ cu a tester de rugozitate a suprafeței compact convențional, sonda de la distanță oferă o mai mare flexibilitate operațională. Sonda poate fi poziționată pe piesa de prelucrat în timp ce afișajul rămâne ușor accesibil operatorului pentru citirea rezultatelor, setarea parametrilor de măsurare și monitorizarea progresului testului. Este deosebit de potrivit pentru utilizare pe un stand de testare, pentru inspecții repetate sau aplicații în care stabilitatea sondei este esențială.
Un exemplu tipic este măsurarea rugozității suprafeței în interiorul unei țevi sau a unei cavități adânci. Sonda poate accesa zona de măsurare în timp ce afișajul rămâne în exterior, permițând operatorului să citească cu ușurință rezultatele. Același principiu este util pentru măsurarea adânciturilor, canelurilor, suprafețelor interioare, componentelor mari, pieselor montate pe corpuri de fixare sau în zone în care spațiul limitat îngreunează utilizarea unui instrument tipic dintr-o singură piesă.
Acest tester portabil de rugozitate a suprafeței cu o sondă externă măsoară profilul suprafeței, nu materialul componentei. Prin urmare, poate fi utilizat pe suprafețe metalice, plastice, vopsite, acoperite sau alte materiale, cu condiția ca geometria să permită contactul adecvat al sondei și distanța de deplasare necesară pentru măsurare. Acest lucru îl face potrivit pentru o gamă largă de aplicații de producție și de laborator, nu numai în industria mecanică.
Instrumentul este conceput pentru a măsura parametri precum Ra, Rq, Rz și Rt și se referă la ISO 21920-2, care este utilizat pentru evaluarea parametrilor de rugozitate a profilului. Acest lucru face posibilă efectuarea unor verificări mai complete decât o simplă inspecție vizuală a finisajului suprafeței, oferind valori numerice care pot fi utilizate pentru a compara procesele de prelucrare, a inspecta piesele furnizate, a verifica specificațiile tehnice sau a analiza potențialele neconformități.
În inspecția rugozității suprafeței, Ra este unul dintre cei mai folosiți parametri deoarece reprezintă rugozitatea medie aritmetică a profilului, și anume o singură valoare care descrie cât de departe se abate suprafața de la o linie medie de referință. Este adesea primul parametru luat în considerare pentru o evaluare globală a finisării suprafeței. Rz indică înălțimea medie a neregulilor profilului, în timp ce Rq și Rt oferă informații suplimentare atunci când este necesară o analiză mai detaliată. Prin urmare, alegerea instrumentului ar trebui să țină cont de parametrul necesar, de nivelul de inspecție necesar și de complexitatea componentelor care trebuie verificate.
Filtrele digitale fac posibilă adaptarea mai eficientă a evaluării la tipul de suprafață și inspecția necesară. În metrologie, a tester de rugozitate a suprafeței trebuie să furnizeze rezultate care să fie în concordanță cu procedura de măsurare, cu tipul de profil analizat și cu specificațiile definite de client sau desenul tehnic. Sonda externă oferă un avantaj practic important în cazurile în care poziția punctului de măsurare îngreunează inspecția cu un instrument compact.

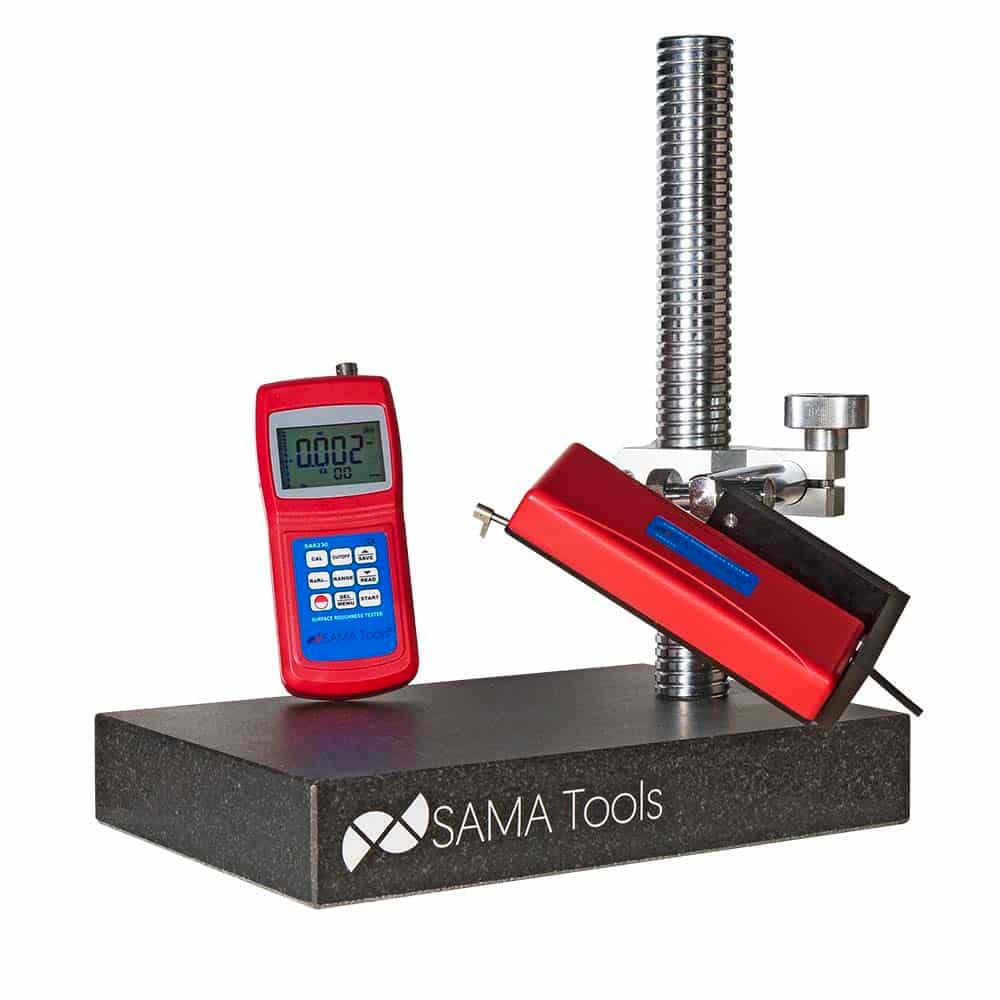

Testerul de rugozitate a suprafeței cu sondă externă poate fi echipat cu accesorii dedicate, inclusiv un stand de testare, sonde specifice, o extensie, o sondă cu canelură, o sondă pentru suprafețe sferice și blocuri de testare pentru calibrarea rugozității cu valori de rugozitate definite. Această configurație face posibilă adaptarea instrumentului la inspecții mai specializate, menținând în același timp utilitatea practică atât în mediul de producție, cât și în cel de laborator.
Este potrivit pentru departamente de calitate, săli de metrologie, ateliere, laboratoare industriale și inspecție de intrare, în special atunci când măsurătorile trebuie efectuate pe părți greu accesibile sau când este necesară separarea fizică a unității de citire de punctul de contact al sondei.A raport de calibrare este disponibil la cerere.
Aplicații
- Inspecția rugozității suprafețelor pe suprafețe interioare, adâncituri, caneluri, țevi și geometrii greu accesibile
- Măsurarea finisajului suprafeței cu o unitate de afișare separată de sondă
- Utilizați pe un stand de testare pentru inspecții sau verificări mai stabile și repetabile ale componentelor mici
- Verificarea rugozității suprafeței în producție, laboratoare, controlul calității și inspecția la intrare
- Inspecția suprafețelor metalice, plastice, vopsite, acoperite sau a altor componente materiale
- Măsurarea parametrilor precum Ra, Rq, Rz și Rt în funcție de tipul de inspecție necesar
- Inspecția suprafețelor prelucrate, tratate, șlefuite, frezate, strunjite sau lustruite
- Verificarea componentelor finite fără afectarea piesei
- Analiza neconformităților legate de finisarea suprafeței
- Verificări metrologice în care afișajul trebuie să rămână vizibil în raport cu punctul de măsurare
Întrebări frecvente – Tester de rugozitate a suprafeței sondei externe
Pentru ce este folosit un tester de rugozitate a suprafeței cu sondă externă?
Este folosit pentru a măsura rugozitatea suprafeței atunci când este necesar să se separe sonda de unitatea de afișare. Această configurație permite poziționarea sondei în punctul care urmează să fie inspectat, menținând în același timp afișajul într-o poziție mai convenabilă pentru operator.
Care este avantajul unei sonde externe în comparație cu un tester compact de rugozitate a suprafeței?
Sonda externă oferă o mai mare flexibilitate de poziționare. Este util atunci când punctul de măsurare este intern, greu de accesat, greu de văzut sau când instrumentul trebuie utilizat pe un stand de testare pentru a îmbunătăți stabilitatea inspecției.
Acest tester de rugozitate a suprafeței poate fi folosit pentru a măsura în interiorul unei țevi?
Da, cu condiția ca geometria conductei să permită poziționarea corectă a sondei și să asigure o cursă suficientă pentru măsurare. Sonda poate funcționa în interiorul conductei în timp ce afișajul rămâne în exterior pentru o citire mai ușoară.
Când este recomandabil să folosiți rugozitatea suprafeței pe un stand de testare?
Utilizarea pe un stand de testare este recomandată atunci când sunt necesare măsurători mai stabile și repetabile, în special pe componente mici, în timpul inspecțiilor în lot, cu sonde specifice sau pe suprafețe unde poziționarea manuală ar putea afecta rezultatul.
Testerul de rugozitate al suprafeței sondei externe măsoară doar suprafețele metalice?
Nu. Instrumentul măsoară profilul suprafeței, nu materialul în sine. Prin urmare, poate fi utilizat pe diferite materiale, cu condiția ca suprafața să fie adecvată pentru măsurarea contactului și să permită deplasarea corectă a sondei.
Ce parametri de rugozitate poate măsura?
Poate măsura parametri precum Ra, Rq, Rz și Rt. Ra este util pentru o evaluare generală a rugozității medii, în timp ce Rz, Rq și Rt permit o analiză mai detaliată a profilului suprafeței conform specificației tehnice cerute.
De ce este importantă referirea la ISO 21920-2?
ISO 21920-2 acoperă parametrii de rugozitate a profilului. Referirea la acest standard este utilă atunci când măsurarea trebuie să fie legată de desene tehnice, proceduri interne, specificații ale clienților sau activități documentate de control al calității.
Este măsurarea distructivă?
Nu. Acest tip de măsurare este nedistructiv. Sonda se deplasează pe suprafață și detectează profilul fără a modifica componenta, permițând inspecția pieselor finite sau a componentelor gata de asamblare.
Când este o sondă la distanță deosebit de utilă?
Este util atunci când afișajul nu poate fi poziționat convenabil în apropierea punctului de măsurare, de exemplu pe suprafețe interioare, țevi, caneluri, componente mari, dispozitive montate sau geometrii care necesită o mai mare libertate de mișcare a sondei.
Ce accesorii pot fi folosite cu instrumentul?
În funcție de aplicație, se pot utiliza un stand de testare, sonde specifice, o extensie, o sondă cu canelură, o sondă pentru suprafețe sferice, blocuri de testare pentru calibrarea rugozității și software de descărcare a datelor. Aceste accesorii ajută la adaptarea instrumentului la geometria componentei și la inspecția necesară.
Se poate solicita un raport de calibrare?
Da. Un raport de calibrare este disponibil la cerere și ajută la documentarea stării metrologice a instrumentului în cadrul sistemului de management al echipamentului de măsurare al companiei.
