Tester grafic de rugozitate a suprafeței
Acest tester grafic de rugozitate a suprafeței este un instrument de măsurare profesional utilizat pentru evaluarea și monitorizarea rugozității suprafeței în aplicații în care înregistrarea parametrilor principali nu este suficientă și este necesară o analiză mai cuprinzătoare a profilului suprafeței. Este conceput pentru operațiuni structurate de control al calității, laboratoare de metrologie, departamente de producție și aplicații în care finisarea suprafeței trebuie evaluată mai detaliat.

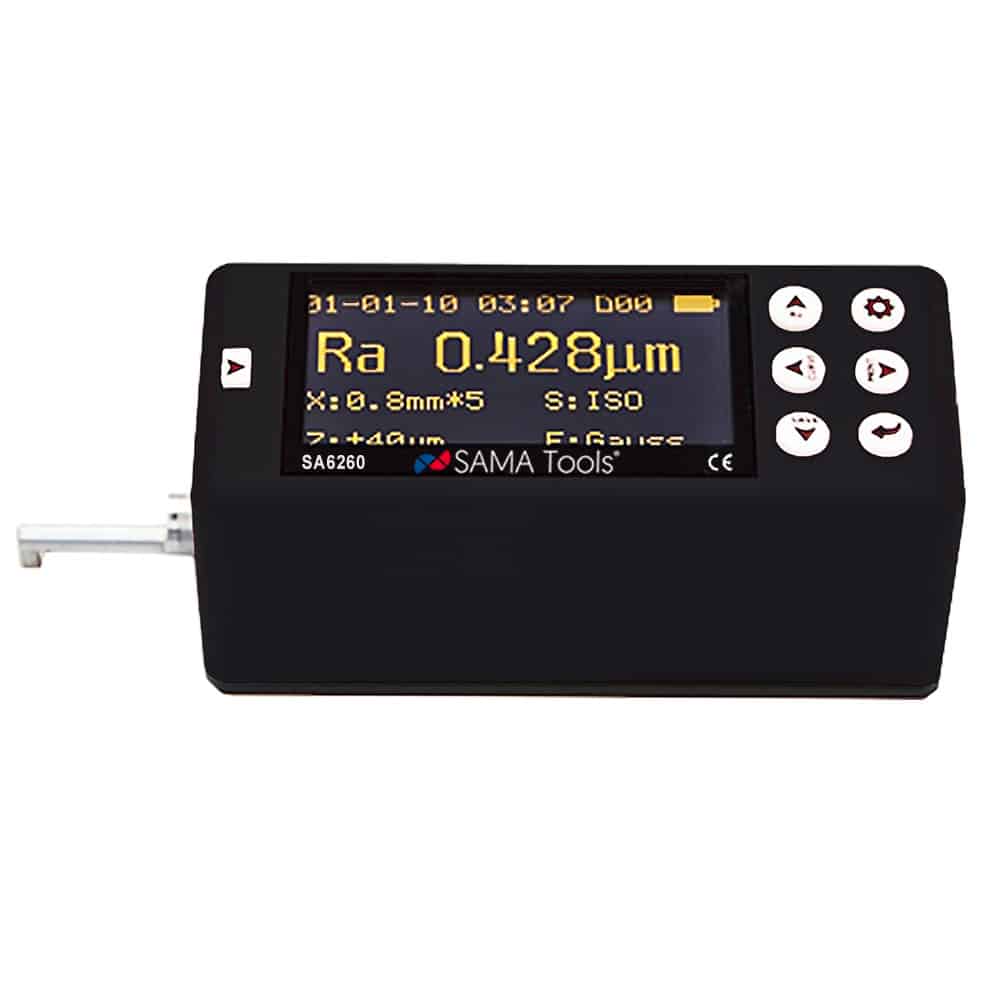

Comparativ cu mai simplu modele portabile, cel Tester grafic de rugozitate a suprafeței SA6260 reprezinta o solutie mai avansata. Diferența nu se limitează la măsurarea Ra, Rq, Rz și Rt, care sunt disponibile și pe alte instrumente din gamă, ci constă în primul rând în capacitatea sa de a lucra cu un set mult mai larg de parametri de evaluare. Acest lucru face posibilă analizarea nu numai a rugozității medii, ci și a vârfurilor, văilor, distribuția profilului, proprietățile de rezemare a suprafeței, curba raportului material și caracteristicile funcționale ale finisajului.
Instrumentul afișează profil de rugozitate direct pe ecran, oferind o vedere mai completă a stării suprafeței. Această funcție este utilă atunci când se compară diferite procese de prelucrare, se analizează o neconformitate, se verifică stabilitatea unui proces de producție sau se determină dacă profilul este regulat, neregulat, repetitiv sau caracterizat de vârfuri localizate. Vizualizarea grafică face inspecția mai tehnică decât simpla citire a unui parametru numeric.
Testerul de rugozitate a suprafeței măsoară profilul suprafeței, nu materialul componentei. Prin urmare, poate fi utilizat pe componente metalice, plastice, vopsite, acoperite sau finisate, cu condiția ca geometria să permită poziționarea corectă a instrumentului și cursa lină a sondei. Este deosebit de util în cazul în care rugozitatea afectează funcția, potrivirea, comportamentul de alunecare, frecarea, performanța de etanșare, uzura, aderența acoperirii sau calitatea vizuală a componentei.
La inspecția rugozității suprafeței, Ra este unul dintre cei mai folosiți parametri deoarece reprezintă rugozitatea medie aritmetică a profilului, și anume o singură valoare care descrie cât de departe se abate suprafața de la o linie medie de referință. Este adesea primul parametru luat în considerare pentru o evaluare globală a finisajului suprafeței.Rq exprimă rugozitatea pătratică medie și este mai sensibil la vârfuri sau văi pronunțate.Rz indică înălțimea medie a neregulilor de profil, în timp ce Rt ia în considerare înălțimea totală a profilului peste lungimea de evaluare.
SA6260 poate depăși totuși acești parametri principali. Parametri precum Rpși Rv ajuta la distingerea inaltimii varfurilor și adâncimii vailor în raport cu linia medie, oferind informatii utile acolo unde suprafata trebuie să asigure performanta de alunecare, contact sau etansare.Rmax, R3zși Ry furnizează evaluări suplimentare ale înălțimii neregulilor atunci când specificația tehnică necesită o inspecție mai țintită decât numai valorile standard.
Alți parametri, cum ar fi RSkși Rku, descrieți forma statistică a profilului. RSk ajută la identificarea dacă suprafața este caracterizată în principal de vârfuri sau văi, în timp ce Rku oferă informații despre distribuția și concentrarea neregulilor. Aceste informații sunt importante atunci când rugozitatea trebuie evaluată nu numai ca valoare medie, ci și în raport cu comportamentul funcțional al suprafeței.
Testerul grafic de rugozitate a suprafeței poate analiza și parametrii legați de distanța și distribuția profilurilor, cum ar fi RSși RSm, care sunt utile pentru înțelegerea distanței medii dintre nereguli. Parametri precum Rpcși Rmr ajuta la evaluarea numarului de varfuri și a raportului materialului, și anume aspecte legate de capacitatea suprafetei de a suporta contactul, sarcina sau alunecarea.
Rk familie de parametri, inclusiv Rk, Rpk, Rvk, Mr1, Mr2, A1, A2 și V0, este de asemenea deosebit de important pentru interpretarea comportamentului funcțional al suprafeței. Acești parametri sunt utili atunci când rugozitatea afectează uzura, lubrifierea, rodarea, capacitatea de reținere a uleiului sau stabilitatea contactului dintre suprafețe. Această capacitate analitică avansată este ceea ce distinge testerul grafic de rugozitate a suprafeței de modelele mai simple.
Referire la ISO 21920-2 leagă măsurarea de parametrii de rugozitate a profilului și face instrumentul potrivit pentru inspecții documentate în conformitate cu desenele tehnice, procedurile interne, specificațiile sau cerințele specifice ale clienților. În acest context, SA6260 este potrivit atunci când controlul rugozității suprafeței trebuie să fie mai detaliat, urmăribil și comparabil în timp.
Acest software grafic opțional permite ca profilul de rugozitate să fie analizat mai detaliat pe un PC. Comunicarea bidirecțională face posibilă setarea parametrilor în software, transferul acestora la instrument și apoi importarea rezultatelor pentru analiză. Acest lucru este util pentru stocarea măsurătorilor, compararea profilurilor, observarea tendințelor de rugozitate sau evaluarea grafică dacă suprafața are un comportament regulat, de exemplu un model repetitiv sau sinusoidal.
Cel furnizat telecomanda este o caracteristică practică deosebit de utilă. Odată ce instrumentul a fost poziționat pe componentă, operatorul poate gestiona funcții precum nivelarea și pornirea măsurătorii fără a atinge direct testerul de rugozitate a suprafeței. Acest lucru ajută la reducerea riscului de mișcare accidentală, vibrații sau schimbări de poziție în timpul testului, în special acolo unde sunt necesare stabilitate și repetabilitate.
Cu un accesoriu opțional, SA6260 poate fi poziționat pe o gabarit de inaltime. Acest lucru este deosebit de practic deoarece permite utilizarea unui instrument care este ușor disponibil în multe săli de metrologie sau departamente de calitate, ajustând înălțimea de lucru fără a configura neapărat o stație dedicată. Este util atunci când componentele de înălțimi diferite trebuie inspectate sau când este necesară o poziționare mai stabilă a sondei.

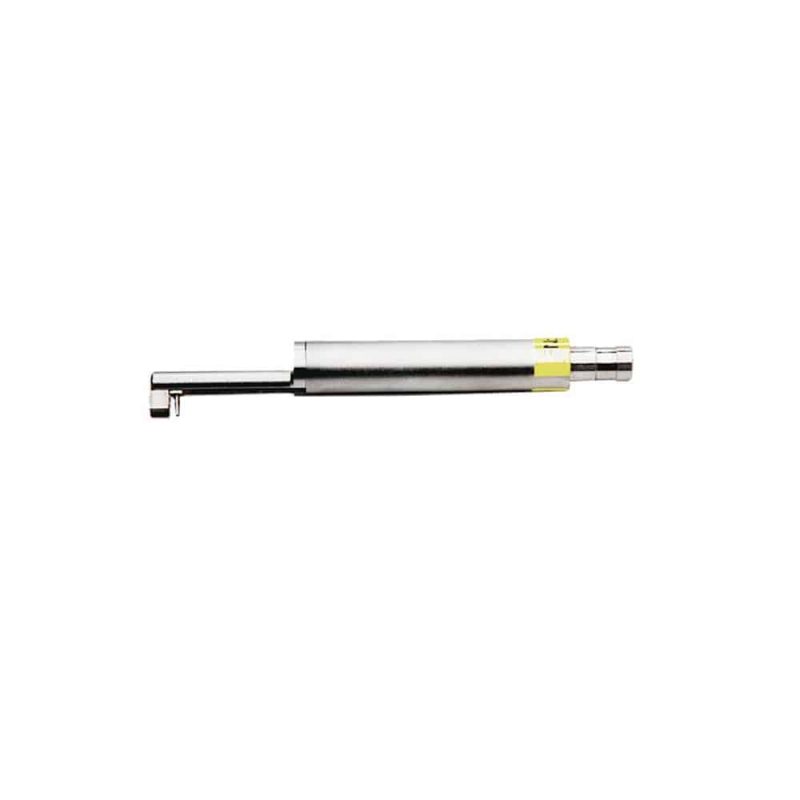

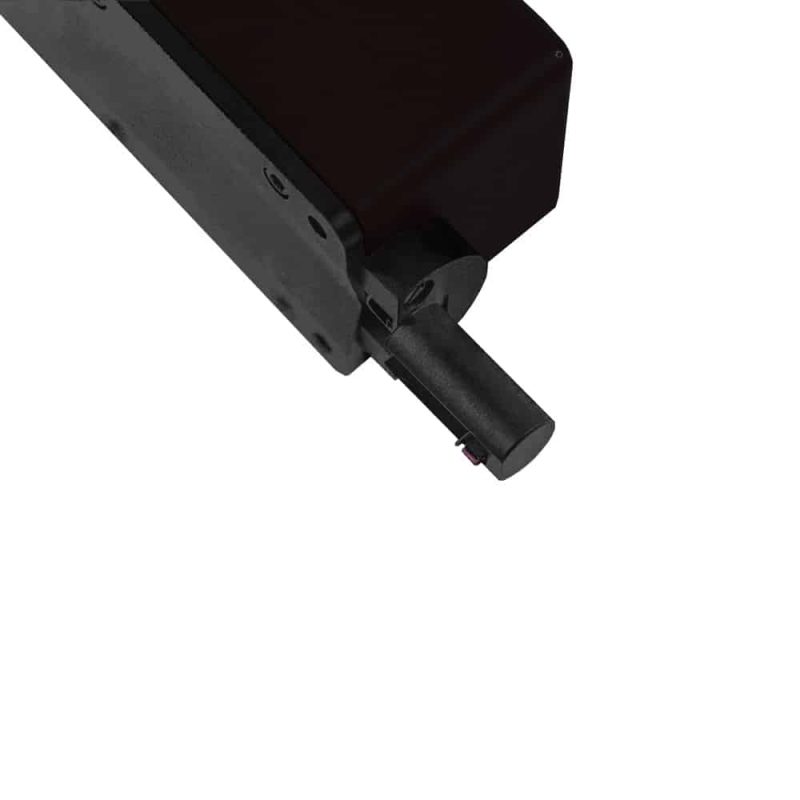

Sondele opționale extind și mai mult posibilitățile de măsurare. Pe lângă sonda standard, sunt disponibile sonde pentru caneluri, suprafețe curbate și gauri mici. În special, sonda de gaură poate fi utilizată în deschideri foarte mici, pornind de la diametre mai mari de 2 mm, făcând posibilă inspectarea rugozității suprafeței chiar și în zonele greu accesibile cu o sondă convențională.
Acest tester digital grafic de rugozitate a suprafeței este, prin urmare, potrivit pentru utilizatorii care caută un instrument de vârf pentru analiza rugozității: nu numai pentru măsurarea parametrilor principali, ci și pentru vizualizarea profilului, analiza avansată, gestionarea grafică a datelor, controlul de la distanță pentru reducerea interferențelor în timpul măsurării și capacitatea de a adapta inspecțiile la diferite geometrii prin sonde dedicate.A raport de calibrare este disponibil la cerere.
Aplicații
- Inspecție avansată a rugozității suprafeței în producție, laboratoare și săli de metrologie
- Afișarea directă a profilului de rugozitate pe ecranul instrumentului
- Analiza grafică a profilului folosind software-ul opțional bidirecțional
- Verificarea parametrilor principali Ra, Rq, Rz și Rt
- Analiza parametrilor avansați, cum ar fi Rp, Rv, RSk, Rku, RSm, Rmr, Rk, Rpk și Rvk
- Inspecția proprietăților lagărului de suprafață și distribuția profilului
- Evaluarea suprafețelor supuse alunecării, frecării, uzurii, lubrifierii sau etanșării
- Controlul calității pe suprafețe frezate, strunjite, șlefuite, lustruite, tratate sau acoperite
- Analiza neconformităților legate de finisarea suprafeței componentei
- Comparație între procesele de prelucrare, metodele de producție sau diferitele componente furnizate
- Măsurare pe componente metalice, plastice, vopsite, acoperite sau finisate în alt mod
- Utilizarea telecomenzii pentru a reduce mișcarea accidentală în timpul măsurării
- Pozitionare pe un gabarit de inaltime prin intermediul unui accesoriu optional
- Inspecția găurilor mici, canelurilor și suprafețelor curbate folosind sonde opționale dedicate
Întrebări frecvente – Tester grafic de rugozitate a suprafeței
Pentru ce este folosit un tester grafic de rugozitate a suprafeței?
Este folosit pentru a măsura rugozitatea suprafeței și pentru a afișa profilul suprafeței, mai degrabă decât doar valoarea numerică a parametrului măsurat. Este potrivit atunci când controlul calității necesită o analiză mai completă a finisajului suprafeței.
De ce este SA6260 un tester de rugozitate a suprafeței mai cuprinzător decât alte modele?
SA6260 se remarcă prin faptul că poate măsura mult mai mulți parametri de rugozitate, poate afișa profilul pe ecran, poate folosi software grafic opțional, poate opera cu o telecomandă și poate lucra cu sonde dedicate pentru geometrii specifice. Prin urmare, este mai potrivit pentru inspecții aprofundate decât modelele destinate verificărilor mai rapide.
Ce parametri avansați poate analiza în plus față de Ra, Rq, Rz și Rt?
Pe lângă parametrii principali, poate analiza valori precum Rp, Rv, RSk, Rku, RSm, Rpc, Rmr, Rk, Rpk, Rvk, Mr1, Mr2, A1 și A2. Acești parametri ajută la descrierea mai detaliată a vârfurilor, văilor, distanței, distribuției materialelor și comportamentului funcțional al suprafeței.
De ce sunt importante Rk, Rpk și Rvk?
Rk, Rpk și Rvk ajută la interpretarea comportamentului funcțional al suprafeței. Sunt utile acolo unde rugozitatea afectează contactul, uzura, alunecarea, lubrifierea sau rularea, oferind o înțelegere mai clară a modului în care se poate comporta suprafața în timpul utilizării efective a componentei.
Pentru ce sunt utilizate RSk și Rku în măsurarea rugozității suprafeței?
RSk indică dacă profilul tinde să prezinte o predominanță a vârfurilor sau văilor, în timp ce Rku descrie distribuția neregulilor. Acești parametri ajută la interpretarea formei profilului, nu doar a valorii medii a rugozității.
De ce este util să vizualizați profilul rugozității pe afișaj?
Vizualizarea profilului ajută la o înțelegere mai clară a comportamentului suprafeței. În loc să arate o singură valoare, face posibilă observarea vârfurilor, neregulilor, repetarea profilului sau diferențele dintre procesele de prelucrare. Acest lucru este util pentru analiza tehnică, comparație și managementul neconformității.
Pentru ce este folosit software-ul grafic opțional?
Software-ul grafic opțional permite analizarea profilului de rugozitate pe un PC, stocarea măsurătorilor, compararea rezultatelor și gestionarea setărilor prin comunicare bidirecțională. Parametrii pot fi setați în software, transferati în instrument și datele masurate importate pentru o analiza mai completa.
Care este avantajul telecomenzii?
Telecomanda permite pornirea măsurătorilor și gestionarea anumitor funcții fără a atinge instrumentul după ce acesta a fost poziționat. Acest lucru reduce riscul de vibrații, mișcări accidentale sau schimbări de poziție în timpul testului, îmbunătățind stabilitatea măsurării.
Când ar trebui selectat testerul de rugozitate grafică a suprafeței SA6260?
Ar trebui selectat atunci când sunt necesari mulți parametri de rugozitate, vizualizare profil, analiză grafică, un management mai complet al datelor și posibilitatea de a utiliza sonde dedicate. Este potrivit pentru activități de control al calității mai structurate decât cele efectuate cu modele mai simple.
Testerul grafic de rugozitate a suprafeței poate fi utilizat cu un indicator de înălțime?
Da. Cu un accesoriu opțional, acesta poate fi montat pe un indicator de înălțime. Acest lucru permite utilizarea unui instrument de măsurare a înălțimii reglabil deja disponibil în multe companii, simplificând poziționarea pe componente cu înălțimi diferite.
Se poate măsura rugozitatea suprafeței în interiorul găurilor mici?
Da. Cu sonda de orificiu opțională, pot fi inspectate și deschideri foarte mici, începând de la diametre mai mari de 2 mm. Acest lucru este util acolo unde punctul de măsurare nu poate fi atins cu sonda standard.
Testerul grafic de rugozitate a suprafeței măsoară doar suprafețele metalice?
Nu. Instrumentul măsoară profilul suprafeței, nu materialul. Poate fi folosit pe diferite materiale, cu condiția ca suprafața să fie adecvată pentru măsurarea contactului și să permită deplasarea corectă a sondei.
De ce este importantă referirea la ISO 21920-2?
ISO 21920-2 acoperă parametrii de rugozitate a profilului. Referirea la acest standard este utilă atunci când măsurarea trebuie să fie legată de desene tehnice, proceduri interne, specificații, activități de control al calității sau cerințe specifice ale clienților.
Măsurarea rugozității suprafeței este distructivă?
Nu. Acest tip de măsurare este nedistructiv. Sonda se deplasează pe suprafață și detectează profilul fără a modifica componenta, permițând inspecții asupra pieselor finite, loturi gata de livrare sau componente aflate deja în procesul de producție.
Se poate solicita un raport de calibrare?
Da. Un raport de calibrare poate fi furnizat la cerere și face posibilă documentarea controlului instrumentului în cadrul sistemului de management al echipamentelor de măsurare al companiei.
Pentru a afla mai multe despre cum funcționează testerele de rugozitate și cum să alegeți modelul potrivit pentru nevoile dvs., citiți-neghid cuprinzător pentru măsurarea rugozității.
Pentru a cere o cotațiepentru rugozitatea, întoarcere în partea de sus a paginii și selectați opțiunea roșie „Solicitați o cotație”.
