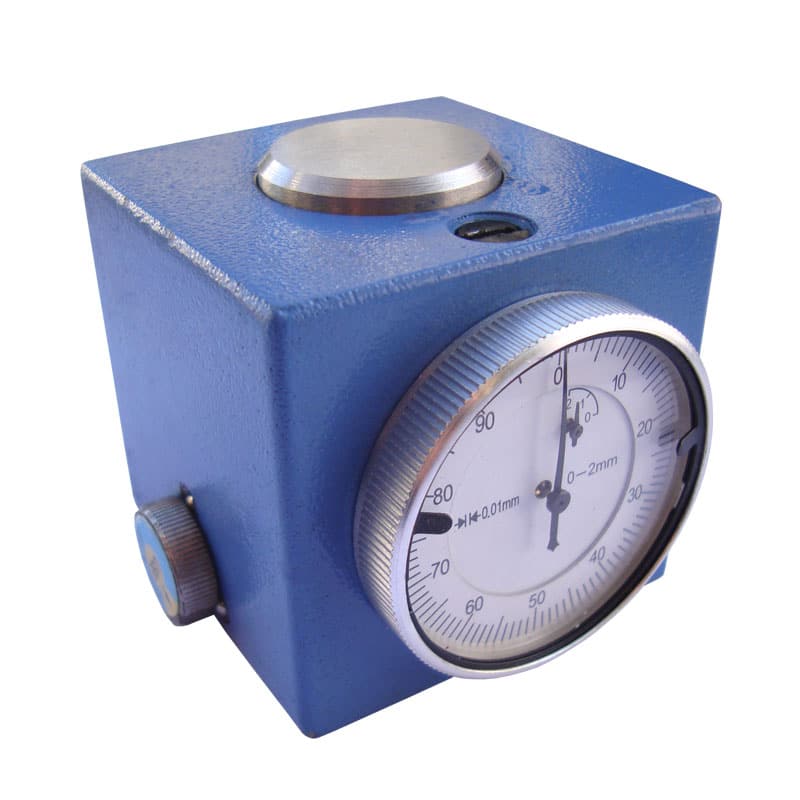

Zero setter pentru mașini-unelte

Zero setter pentru mașini-unelte

Acest zero setter pentru mașini-unelte este un instrument conceput pentru a performa setarea sculei direct pe mașină într-un mod practic și repetabil. Funcția sa principală este de a defini cu precizie referința sculei, permițând operatorului să seteze corect poziția înălțimii înainte de prelucrare și să evite ajustările manuale aproximative.

Acest instrument este utilizat în principal pe mașini de frezat, centre de prelucrare și alte mașini-unelte unde poziția sculei în raport cu planul de referință al mașinii trebuie setată în mod consecvent. În practică, permite ca vârful sculei să fie adus în contact controlat cu setatorul de zero și punctul de referință zero să fie definit cu precizie, reducând riscul de erori în timpul operațiunilor de configurare.

Prezența unui comparator integrat face contactul mai ușor de citit și controlat. În timpul apropierii sculei, operatorul poate verifica vizual mișcarea indicatorului și poate identifica punctul de referință corect, fără a se baza doar pe simțirea manuală. Acest lucru face instrumentul deosebit de util în timpul operațiunilor de configurare, schimbarea sculelor și pregătirea mașinii.

Setatorul de zero este echipat cu a baza magnetica, o caracteristică practică atunci când instrumentul trebuie poziționat pe masa mașinii sau pe o suprafață feromagnetică cu suport stabil. Această soluție ajută la menținerea unei referințe mai consistente în timpul utilizării și este deosebit de practică pentru verificări repetate sau cicluri de producție în care setarea sculelor este efectuată frecvent.

Acest înălțimea de referință este de 50 mm. Această valoare este importantă deoarece reprezintă dimensiunea care trebuie luată în considerare în timpul setării sculei. Odată ce punctul de contact corect a fost atins, operatorul poate seta referința sculei pe baza acestei înălțimi cunoscute. În funcționarea în atelier, acest lucru permite proceduri mai consecvente și metode de configurare mai uniforme între diferite instrumente.

Din punct de vedere al aplicației, un instrument de acest tip este util nu numai în timpul configurării inițiale, ci și în timpul verificărilor ulterioare ale producției, de exemplu după înlocuirea unui cuțit, vârf sau altă unealtă de prelucrare. Prin urmare, ajută la accelerarea restabilirii referințelor și la reducerea timpului de nefuncționare a mașinii în timpul operațiunilor de reutilare.

Un alt avantaj al zero setter pentru mașini-unelte este ușurința sa de utilizare. Nu necesită proceduri complexe și poate fi utilizat direct pe mașină, devenind un instrument practic de sprijin pentru toate operațiunile în care poziționarea corectă a sculei influențează calitatea prelucrării și siguranța în exploatare.

În rezumat, acesta este un instrument extrem de practic pentru oricine lucrează cu mașini-unelte și necesită setarea sculei operațiunile să fie efectuate într-un mod clar, repetabil și fiabil din punct de vedere tehnic.

Aplicații

• Setarea sculelor pe mașini de frezat și centre de prelucrare
• Definirea referinței de înălțime a sculei
• Verificarea punctului de contact al sculei în timpul configurării
• Verificări rapide după înlocuirea tăietorului, a vârfului sau a sculei
• Setarea înălțimii sculei pe mașini-unelte
• Reducerea erorilor în timpul operațiunilor de reglare manuală a sculelor
• Utilizare în ateliere, săli de scule și departamente de prelucrare
• Asistență în timpul operațiunilor de pregătire și reumplere a mașinii

Întrebări frecvente – Zero Setter pentru mașini-unelte

Ce este un zero setter pentru mașini-unelte?
Este un instrument folosit pentru a defini referința sculei pe mașină și pentru a efectua operațiuni de setare a sculei într-un mod practic și repetabil.

Pentru ce se folosește un zero setter?
Este folosit pentru a poziționa corect unealta în raport cu planul de referință al mașinii, permițând operațiuni de configurare mai precise și controlate.

Pe ce mașini este cel mai des folosit?
Este utilizat în principal pe mașini de frezat, centre de prelucrare și, mai general, pe mașini-unelte în care este necesară poziționarea precisă a referințelor sculei.

Cum se folosește zero setter?
Instrumentul este poziționat pe suprafața de referință a mașinii, apoi instrumentul este adus încet în contact. Valoarea înălțimii este apoi setată în funcție de înălțimea de referință cunoscută a instrumentului.

De ce este importantă setarea instrumentului?
Deoarece contactul controlat ajută la realizarea unor proceduri de configurare mai consistente și reduce riscul erorilor cauzate de poziționarea manuală aproximativă.

Care este funcția cadranului integrat?
Comparatorul oferă o indicație clară a abordării sculei și ajută la identificarea punctului de contact corect în timpul operațiunilor de setare a sculei.

Care este scopul bazei magnetice?
Baza magnetică ajută la menținerea stabilă a instrumentului pe masa mașinii sau pe o suprafață feromagnetică, îmbunătățind ușurința în utilizare.

Care este înălțimea de referință a acestui zero setter?
Înălțimea de referință este de 50 mm.

De ce este importantă înălțimea de 50 mm?
Deoarece este valoarea de referință folosită pentru a stabili corect poziția sculei odată ce contactul cu instrumentul a fost realizat.

Poate fi folosit după schimbarea sculei?
Da, este deosebit de util după înlocuirea unei freze, inserții sau a altei unealte de prelucrare pentru a restabili rapid poziția de referință corectă.

Ce avantaje oferă în comparație cu setarea manuală neacceptată?
Permite un proces de configurare mai precis și mai repetabil, reducând erorile cauzate de simțirea manuală sau de evaluarea aproximativă.

Cui este destinat acest instrument?
Este destinat operatorilor de mașini-unelte, tehnicienilor de montaj și departamentelor de prelucrare, care au nevoie de o soluție practică și de încredere pentru operațiunile de setare a sculelor.

Care sunt cele mai frecvente greșeli atunci când utilizați un zero setter?
Cele mai frecvente greșeli includ așezarea instrumentului pe suprafețe murdare, abordarea instrumentului prea repede și neconsiderarea înălțimii corecte de referință în timpul instalării.
