Analizor termic simultan STA 449 F3 Jupiter®, Netzsch
Analizor termic simultan STA 449 F3 Jupiter®
Termogravimetrie simultană
STA 449 F3 Jupiter®
Flexibilitate fascinantă în analiza termică

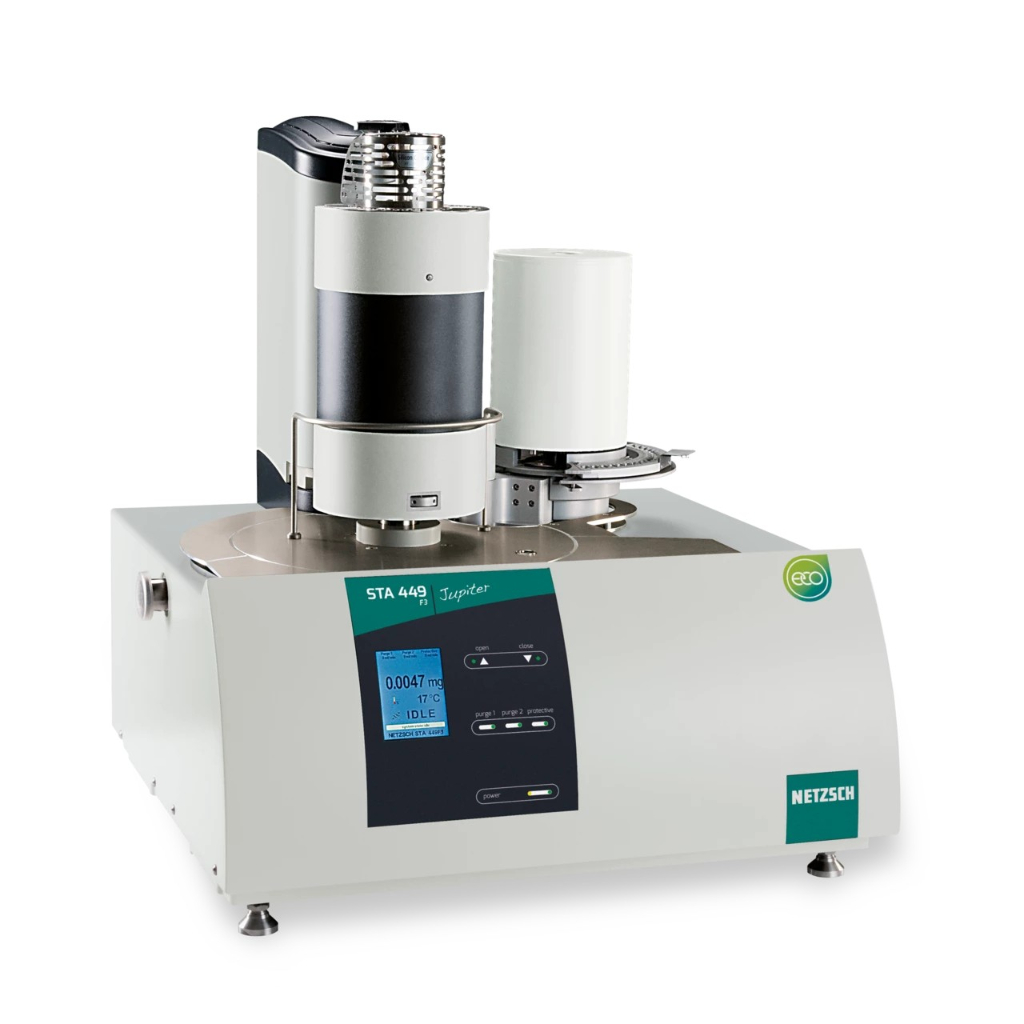

Analizorul termic simultan NETZSCH STA 449 F3 Jupiter® permite măsurarea modificărilor de masă și a efectelor termice între -150°C și 2400°C.
Flexibilitatea ridicată cauzată de diverșii senzori, marea varietate de creuzete de probă și gama largă de măsurare TGA fac ca sistemul să fie aplicabil pentru analiza tuturor tipurilor de materiale, inclusiv a substanțelor neomogene. Suporturile de probe ușor interschimbabile permit adaptarea optimă a sistemului la diverse domenii de aplicare (măsurători TGA, TGA-DTA și TGA-DSC). Diverse cuptoare, ușor interschimbabile de către utilizator, acoperă întreaga gamă de temperatură (vă rugăm să consultați accesorii).
Prin proiectarea etanșă la vid sunt posibile măsurători la atmosfere definite (de exemplu, inerte). Sistemul este controlat de un dispozitiv electronic digital integrat nou dezvoltat. Analiza datelor de măsurare rulează sub un PC standard și software-ul Windows®.
Date tehnice
Interval de temperatură
-150°C până la 2400°C
Cuptor cu wolfram
RT până la 2400°C
Cuptor de mare viteză
RT până la 1250°C
Rate de încălzire și răcire:
0,001 K/min până la 50 K/min
(depinde de cuptor)
Interval de cantarire:
35000 mg
Rezoluție TG:
0,1 µg (pe întregul interval de cântărire)
Rezoluție DSC (în funcție de tipul de senzor):
de exemplu. < 1 µW pentru senzor DSC tip S și 0,5 µW pentru senzor DSC tip E
Atmosfere:
inert, oxidant, reducător, static, dinamic
Vana de comutare:
pentru 2 gaze de purjare și 1 gaz de protecție
Asamblare etanșă la vid:
până la 10-4 mbar
Cuplare:
FT-IR, MS prin cuplare capilară sau SKIMMER
Tipuri de cuptoare
|
Model
|
Interval temperatura
|
Sistem de racire
|
|---|---|---|
|
Cuptor de argint
|
-120°C până la 675°C
|
nitrogen lichid
|
|
Cuptor de cupru
|
-150°C până la 500°C
|
nitrogen lichid
|
|
Cuptor din oțel
|
-150°C până la 1000°C
|
nitrogen lichid
|
|
Cuptor de platină
|
RT până la 1500°C
|
aer fortat
|
|
Cuptor cu carbură de siliciu
|
RT până la 1600°C
|
aer fortat
|
|
Cuptor cu rodiu
|
RT până la 1650°C
|
aer fortat
|
|
Cuptor de grafit
|
RT până la 2000°C
|
apă de la robinet sau răcită
|
|
Cuptor cu vapori de apă
|
RT până la 1250°C
|
aer fortat
|
|
Cuptor de mare viteză
|
RT până la 1250°C
|
aer fortat
|
|
Cuptor cu wolfram
|
RT până la 2400°C
|
apă de la robinet sau răcită
|
|
Software
|
|
|
STA 449 F3 Jupiter® rulează sub software Proteus® pe Windows® 7, Windows® 8.1 și Windows® 10. Software-ul Proteus® include tot ce aveți nevoie pentru a efectua o măsurătoare și a evalua datele rezultate. Prin combinarea dintre meniuri ușor de înțeles și rutine automatizate, a fost creat un instrument extrem de ușor de utilizat și, în același timp, permite analize sofisticate. Software-ul Proteus®® este licențiat împreună cu instrumentul și poate fi, desigur, instalat pe alte sisteme informatice.
Caracteristici TGA:
Modificări de masă în % în greutate sau mg
Evaluarea automată a pașilor de schimbare a masei
Determinarea masei reziduale
Temperaturile de început și de sfârșit extrapolate
Temperaturile de vârf ale derivatelor 1 și 2 ale curbei de modificare a masei
Corecția automată a liniei de bază și a flotabilității
c-DTA®® pentru semnal DTA calculat cu evaluarea temperaturilor caracteristice și a zonei de vârf (opțional pentru măsurători TGA)
Caracteristici DSC:
Determinarea temperaturilor de început, de vârf, de inflexiune și de final
Căutare automată a vârfurilor
Entalpii de transformare:
Analiza zonelor de vârf (entalpii) cu linia de bază selectabilă și analiza zonei de vârf parțială
Determinarea entalpiei permițând modificări de masă
Analiză complexă a vârfurilor cu toate temperaturile caracteristice, zona, înălțimea vârfului și jumătatea lățimii
Analiza cuprinzătoare a tranzițiilor sticlei
Corecție automată a liniei de bază
Grad de cristalinitate / Grad de cristalinitateCristalinitatea se referă la gradul de ordine structurală a unui solid. Într-un cristal, aranjarea atomilor sau moleculelor este consistentă și repetitivă. Multe materiale precum sticloceramica si unii polimeri pot fi preparate in asa fel incat sa produca un amestec de regiuni cristaline si amorfe.cristalinitate
Timpul de inducție oxidativă (OIT) și temperatura de debut oxidativ (OOT) Timpul de inducție oxidativă (OIT izotermă) este o măsură relativă a rezistenței unui material (stabilizat) la descompunerea oxidativă. Oxidative-Induction Temperature (OIT dinamic) sau Oxidative-Onset Temperature (OOT) este o măsură relativă a rezistenței unui material (stabilizat) la descompunerea oxidativă. Evaluarea OIT (timp de inducție oxidativă)
Determinarea căldurii specifice (opțional)
BeFlat® pentru corecția automată a liniei de bază DSC (opțional)
Modul Tau-R®: ia în considerare constanta de timp și rezistența termică a instrumentului și dezvăluie astfel efecte DSC mai clare din probă (disponibil opțional pentru utilizarea cu suportul de probă DSC)
Corecție DSC: Evaluarea efectelor exo- și endotermale ținând cont de constantele de timp ale sistemului și de valorile rezistenței termice (opțional)
Extensie software pentru modulul TM-DSC pentru teste DSC modulate la temperatură (opțional)
Accesorii
O varietate de creuzete de probă (tigăi) din alumină, platină, aluminiu, grafit, silice topită etc. sunt disponibile în diferite dimensiuni.
Cuptorul cu vapori de apă cu accesorii perfect echilibrate pentru generarea de abur, amestecarea gazelor și controlul debitului oferă oportunitatea unică de a studia schimbările de masă și energie din probe de până la 1250°C sub umiditate absolută definită.
Cuptorul de mare viteză nu necesită un instrument de sine stătător, dar extinde seria de instrumente bine stabilită STA-Jupiter® cu un alt tip de cuptor. Conceptul permite echiparea unui instrument de măsurare cu un dispozitiv de ridicare cu două cuptoare pentru două cuptoare. Cuptorul de mare viteză poate fi astfel montat pe dispozitivul dublu de ridicare combinat cu alte cuptoare. În loc de un al doilea cuptor, un schimbător automat de probe (ASC) poate fi utilizat opțional pentru cuptorul de mare viteză. Flexibilitatea modulară și, în special, combinabilitatea cuptorului de mare viteză cu ASC economisește o cantitate mare de timp și, prin urmare, are ca rezultat un randament crescut de probă.
Accesorii STA 449 F3 Jupiter®
Exemple pentru tipurile de suport și senzori STA 449
Accesorii STA 449 F3 Jupiter®
1/4
Disponibil opțional, sistemul OTS® permite reducerea eficientă a presiunii parțiale a oxigenului în vecinătatea probei.
Schimbătorul automat de probe este proiectat pentru măsurători de rutină. Funcționează zi și noapte, oferindu-vă timp pentru alte sarcini și asigură utilizarea optimă a STA 449 F3 Jupiter® (de exemplu, calibrări în weekend).
Este disponibil un carusel pentru până la 20 de creuzete de eșantion și de referință (tavi) care pot fi rulate automat în orice ordine. Generarea controlată a atmosferei gazoase necesare în camera de probă și răcirea sunt automate.
Desigur, fiecărui eșantion i se poate atribui o macrocomandă individuală de măsurare și evaluare. Măștile de intrare ușor de înțeles vă conduc prin programarea seriei de măsurători. Și este întotdeauna posibil să inserați analize neplanificate într-o serie preprogramată de măsurători care este deja în curs.
PulseTA®
Cu tehnica PulseTA® o cantitate exact definită de gaz este injectată în gazul de purjare al termobalanței (TGA) sau instrumentului de analiză termică simultană (STA).
Acest lucru crește în mod clar posibilitățile de măsurare:
Reacții chimice definite/incrementale sau adsorbția gazului de injectare cu proba
Cuantificarea gazelor emanate din probă.
Creuzete
Creuzete (tigăi) din aluminiu pentru STA 449 F1 /F3 Jupiter®
|
Material
(Puritate) |
Temperatura
Interval |
Compus din
|
Dimensiune/
Volum |
Observații
|
Număr de ordine
|
|---|---|---|---|---|---|
|
Al (99.5%)
|
Max. 600°C
|
Creuzet+capac
|
ø 6 mm / 25/40 μl
|
Set de 100, sudabil la rece*
|
6.239.2-64.5.00
|
|
Al (99.5%)
|
Max. 600°C
|
Creuzet+capac
|
ø 6 mm / 25/40 μl
|
Set de 500, sudabil la rece*
|
6.239.2-64.51.00
|
|
Al (99.5%)
|
Max. 600°C
|
Creuzet+capac perforat (0.05mm)
|
ø 6 mm / 40 μl
|
Set de 100, sudabil la rece*
|
6.239.2-64.8.00
|
|
Al (99.5%)
|
Max. 600°C
|
Creuzet+capac
|
ø 6 mm / 40 μl
|
Set de 500, sudabil la rece*
|
6.239.2-64.81.00
|
|
Al (99.5%)
|
Max. 600°C
|
Creuzet+capac perforat (0.05mm)
|
ø 6.7 mm / 85 μl
|
Set de 100, nesudabil
|
NGB810405
|
|
Al (99.5%)
|
Max. 600°C
|
Capac
|
|
Set de 100 pentru
NGB810405 |
NGB810406
|
* Vă rugăm să rețineți: Una și aceeași presă de etanșare este capabilă să sigileze toate creuzetele din Al (tavă + capac), nr. 6.240.10-80.0.00A
Date tehnice
| STA 449 F3 Jupiter® | |
| Design | Încărcare de sus |
| Interval de temperatură | -150°C to 2400°C |
| Cuptor | Varietate de cuptoare incl. de mare viteză, vapori de apă, scăzut la cea mai ridicată temperatură, de exemplu argint, platină, wolfram etc |
| Palan motorizat pentru cuptor | Palan dublu pentru două cuptoare (inclusiv cuptorul SKIMMER) sau unul cuptor (cu excepția cuptorului SKIMMER) + schimbare automată a probei |
| Rata de incalzire | · 0,001 până la 50 K/min (dependent de cuptor) · Cuptor de mare viteză: până la 1000 K/min |
| Senzori | TGA, TGA-DTA, TGA-DSC, TGA-DSCcp, senzori speciali pentru agățatmostre. Senzorii pot fi schimbati cu ușurință in cateva momente |
| Etanș la vid | • 10-4 mbar1 |
| AutoVac | Opțiune pentru evacuare automată controlată de software |
| Sistem de evacuare | Opțiuni pentru unul și două cuptoare; manual sau operare controlată de software |
| Atmosfere | Inert, oxidant, static, dinamic, vid |
|
Sistem capcană de oxigen(OTS®)
|
Opțional |
| Schimbător automat de probe (ASC) | 20 de poziții ale creuzetului (opțional) |
| Controlul debitului de gaz | Frite integrate (opțional 3 regulatoare de debit de masă) |
| Rezoluția temperaturii | 0,001 K |
| Rezoluția echilibrului | 0,1 μg (pe întregul interval de cântărire) |
| Deriva de echilibru | < 5 μg/oră |
| Sarcina maximă a probei | 35000 mg (inclusiv creuzetul), corespunde domeniului de măsurare TGA |
| Volumul probei | · TGA: până la 10 ml · DSC: 0.19 ml · DTA: 0.9 ml |
| Precizia entalpie DSC | 1% (pentru indiu) |
| Analiza gazelor evoluate | QMS (prin cuplare capilară sau direct prin sistemul SKIMMER), Cuplaje GC-MS și/sau FT-IR, PulseTA® (opțional |
|
Instrumente opționale (specifice)
|
· Versiunea torpedo · Versiune rezistentă la coroziune |
| Senzor termocuplu (tip) | Interval temperatură | Senzori (tip) | Atmosfere |
| E | -150°C până la 700°C* | TGA-DTA, TGA-DSC (cp) | inert, red., oxid., vac. |
| K | -150°C până la 800°C* | TGA-DTA, TGA-DSC (cp) | inert, red., oxid., vac. |
| S | RT până la 1650°C | TGA, TGA-DTA, TGA-DSC (cp) | inert, red., oxid., vac. |
| S protejat | RT până la 1650°C | TGA, TGA-DTA | inert, red., oxid., vac., corz. |
| P | -150°C până la 1000°C | TGA, TGA-DSC, TGA-DSC (cp) | inert, red., oxid., vac. |
| B | RT până la 1750°C | TGA, TGA-DTA, TGA-DSC | inert, red., oxid., vac. |
| W | RT până la 2400°C | TGA, TGA-DTA | inert, red., vac. |
