Camere de temperatură -80°C până la +360°C
Camere de temperatură
-80°C până la +360°C
Interval de temperatură
-80°C până la +250°C
-80°C până la +250°C
-50°C până la +180°C
Domeniul de încărcare
Până la 250 kN
Până la 2,5 kN
Avantaje
Temperaturi precise
Integrare flexibilă a extensometrului
Flexibil în utilizare
Poate fi adaptat
Industrii
Universal

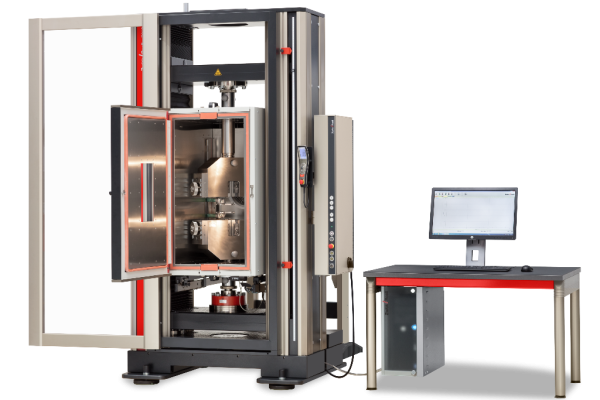

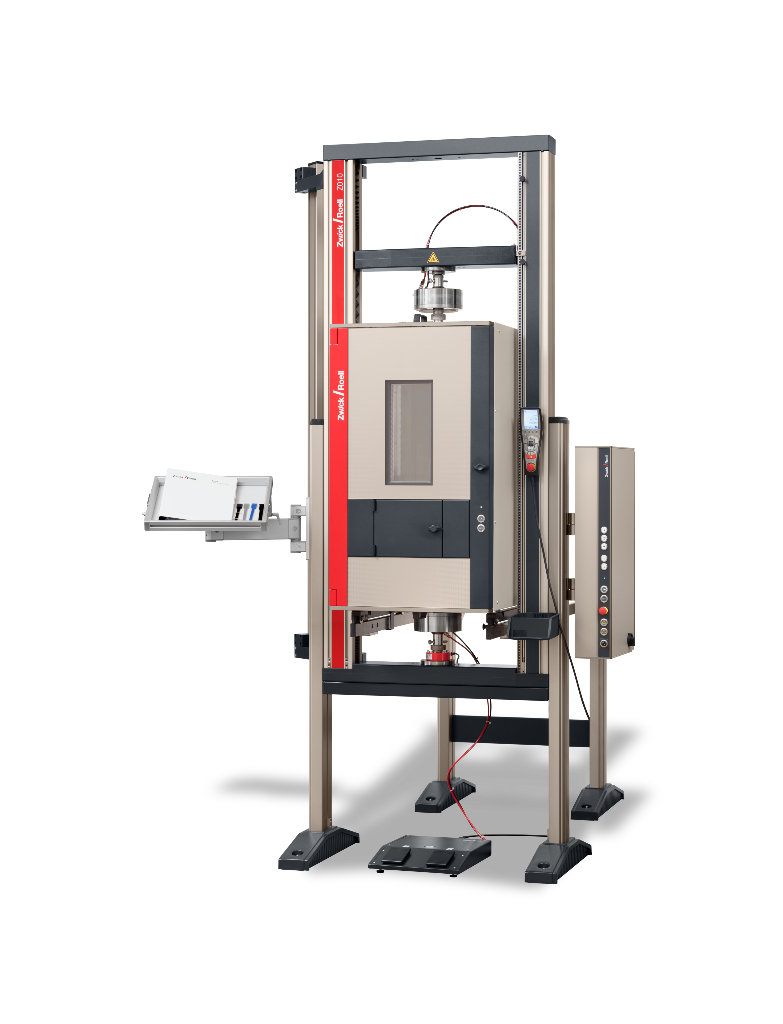

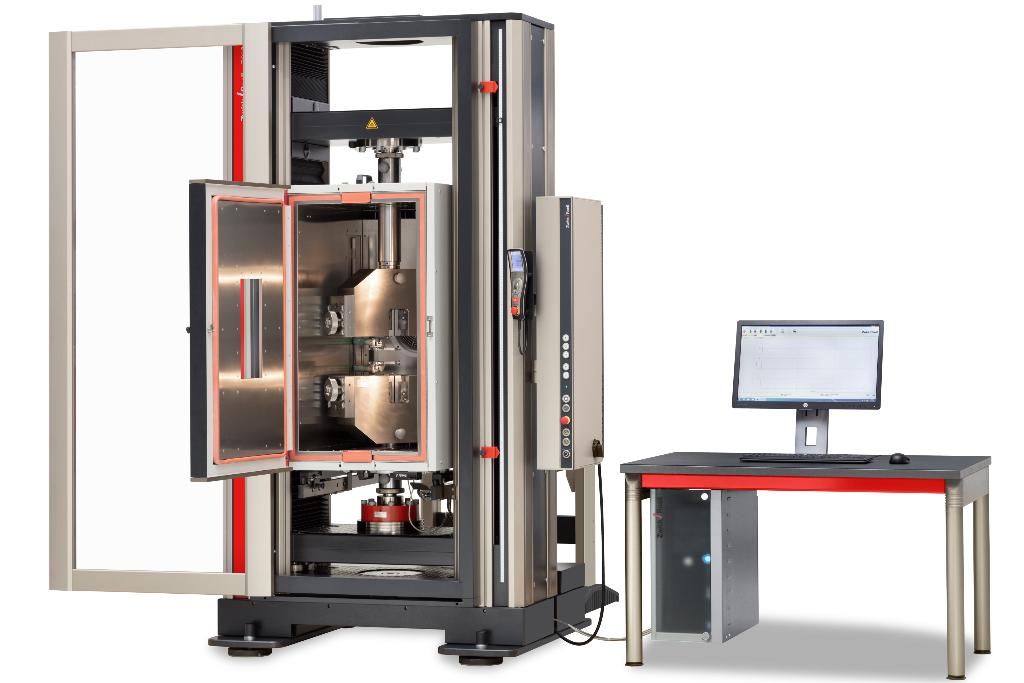

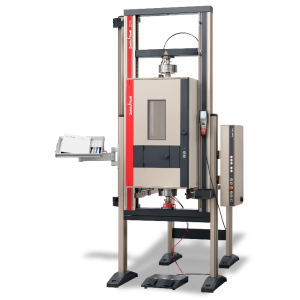

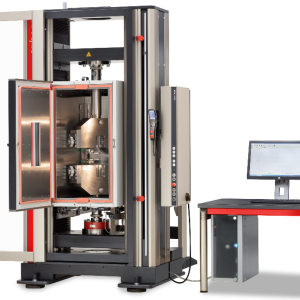

Camerele de temperatură, denumite și camere termice, sunt o componentă importantă în asigurarea calității în multe industrii și joacă un rol crucial în evaluarea calității, fiabilității și performanței produselor și materialelor în condiții de temperatură. Multe standarde necesită teste la temperatură. Camerele de temperatură inovatoare de la ZwickRoell garantează un sistem de testare flexibil, special adaptat cerințelor clienților, pentru testarea materialelor și a componentelor într-un interval de sarcină de până la 250 kN și un domeniu larg de temperatură de la -80 °C la +360 °C.
Camera noastră de temperatură pentru temperaturi cuprinse între -50 °C și +180 °C pentru sarcini mici de până la 2,5 kN oferă o opțiune rentabilă cu o amprentă mică.
Prezentare generală a camerelor de temperatură
| Tip | 250 °C AllroundLine | 360 °C AllroundLine | zwickiLine |
| Interval temperatură | -80°C to +250°C | -80°C to +360°C | -50°C to +180°C |
| Domeniul de încărcare | Până la 250 kN | Până la 250 kN | Până la 2.5 kN |
| Aplicații | · Materiale plastice standard și tehnice, de ex. conform ISO 527-1 și ASTM D638 | · Materiale plastice standard și tehnice, de ex. conform ISO 527-1 și ASTM D638 | Opțiune rentabilă pentru încercările de tracțiune, compresie și încovoiere cu sarcini mici și o amprentă mică |
| Elastomeri și cauciuc, de ex. conform ASTM D412, ISO 37, ISO 23529 | Elastomeri și cauciuc, de ex. conform ASTM D412, ISO 37, ISO 23529 | ||
| · Compozite numai condiționat (de exemplu, cu matrice PA) | · Compozite (de exemplu, cu matrice PEEK și matrice PTFE) | ||
| Încercare la întindere pe metale la temperatură ridicată ISO 6892-2, ASTM E21 | |||
| Numărul diferit al dimensiunilor | · 5 dimensiuni pentru alinierea optimă la aplicație | 1 marime | 1 marime |
| Aria de testare (ILA): 900 x 460 x 740 mm | Aria de testare (ILA): 350 x 250 x 250 mm | ||
| Tipul și aranjamentul extensometrului | · Stanga/dreapta | · Utilizarea flexibilă în cameră a diferitelor extensometre cu clips | |
| Disponibil ca opțiune | 4 jgheaburi | ||
| · Inserție mecanică pentru extensometre cu braț senzor sau inserție de sticlă pt extensometru optic | |||
| Ușă în uşă | Disponibil ca opțiune | Inclus ca standard | ./. |
Aplicații ale camerei de temperatură de la -80 °C la +360 °C
Toate componentele sistemului utilizate cu camerele de temperatură fabricate de ZwickRoell sunt perfect conforme între ele. Prin utilizarea software-ului nostru de testare testXpert, operarea tuturor funcțiilor sistemului este ergonomică și intuitivă. Toate datele pot fi documentate în mod urmăribil cu seria de teste. Camera de temperatură este integrată optim în lumea extensometrelor ZwickRoell. Rezultate fiabile ale testelor sunt garantate atât pentru măsurători optice, cât și pentru brațul senzorului. Designul nostru modular permite adaptarea optimă a camerei pentru a se potrivi nevoilor dumneavoastră. Capacitatea de volum mare a camerei permite spațiu suplimentar în zona de testare pentru testarea componentelor.
Camerele noastre de temperatură de până la +360 °C pentru mașina de testare a materialelor AllroundLine cu un domeniu de încărcare de până la 250 kN sunt camere universale care pot fi utilizate pentru următoarele aplicații:
Aplicații pentru materiale plastice standard și de inginerie
Această cameră termică, inclusiv toate componentele sistemului, acoperă întreaga gamă de temperatură pentru toate materialele plastice standard și tehnice. Rezultate fiabile ale testelor, de ex. conform ISO 527-1 și ASTM D638 sunt, prin urmare, garantate.
De exemplu, puteți măsura materialele plastice cu limită de curgere pronunțată cu mare precizie folosind videoXtens sau makroXtens și puteți comuta măsurarea cursei traversei complet automat, fără a deschide și închide ușa.
Dacă aveți nevoie de distanțe mari de deplasare de măsurare pentru materiale plastice fără limită de curgere pronunțată, este disponibilă și o versiune optică și mecanică cu lightXtens și extensometru cu cursă lungă.
Aplicații pentru elastomeri și cauciuc
Camera termică, inclusiv toate componentele sistemului, acoperă, de asemenea, întreaga gamă de temperatură pentru cauciuc și elastomeri.
Distanțele mari de deplasare de măsurare pentru elastomeri și cauciuc sunt gestionate cu lightXtens sau extensometrul cu cursă lungă, oferindu-vă flexibilitatea utilizării măsurătorilor optice sau ale brațului senzor.
Testarea conformă cu standardul și acuratețea temperaturii sunt asigurate, de exemplu, în conformitate cu ISO 23529, ISO 37 și ASTM D412.
Aplicații pentru materiale compozite
Camera de temperatură, inclusiv toate componentele sistemului, acoperă domeniul de temperatură pentru majoritatea tipurilor de compozite.
• Pentru compozitele cu matrice PEEK, de exemplu, camera de temperatură de până la 360 °C este potrivită cu mânerele și sculele corespunzătoare.
• Oferim un portofoliu cuprinzător de instrumente de testare pentru testarea compozitelor, care poate fi utilizat în mod flexibil cu camera de temperatură
Avantaje și caracteristici
- Rezultate fiabile ale testelor
- Economii de timp și costuri
- Flexibil în utilizare
- Confort maxim de operare
- Condiționarea precisă a temperaturii
Rezultate fiabile ale testelor
Caracteristicile materialelor sau componentelor sunt determinate cu cel mai înalt nivel de precizie și în conformitate cu standardele.
Cele mai mici detalii de testare devin vizibile datorită preciziei de măsurare de neegalat a acestui sistem de testare.
Camera de temperatură asigură măsurători precise cu celule de sarcină și extensometre. Datorită conceptului inovator de ventilator, valorile caracteristice sunt lipsite de influențele cauzate de vibrații și convecție.
Performanța corectă a testelor poate fi ușor demonstrată clienților și auditorilor. Atunci când este combinat cu software-ul de testare testXpert, rezultatele testului sunt repetabile și setările pot fi urmărite. Înregistrarea secvenței de temperatură începe în timpul fazei de încălzire.

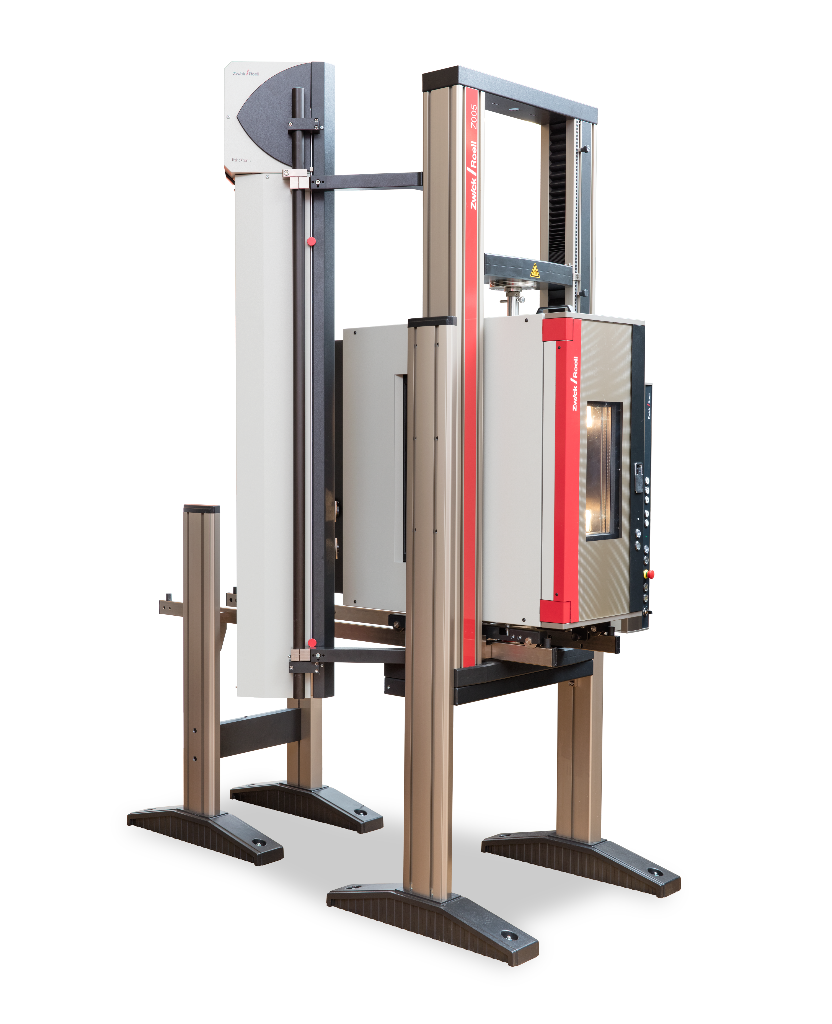

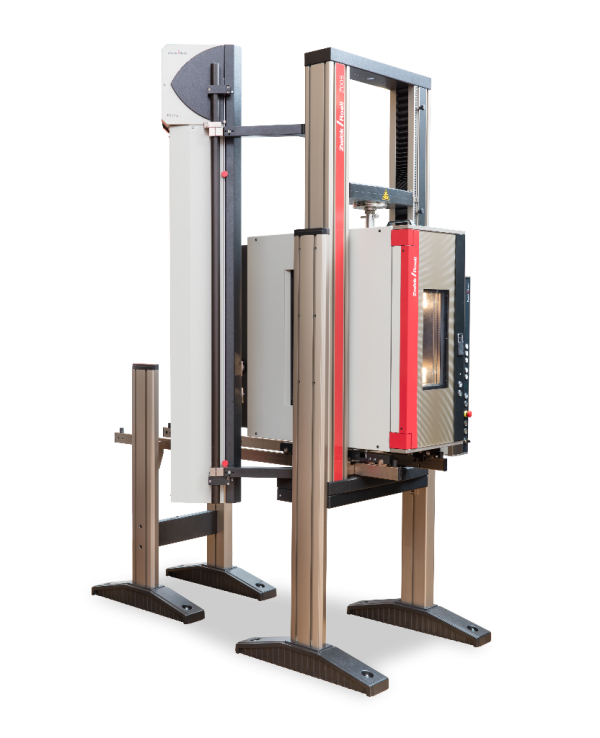

Poziția extensometrului optic rămâne nemodificată atunci când treceți la teste la temperatura ambiantă, prin simpla glisare a temperaturii afară prin șinele de ghidare.
Economii de timp și costuri
Tehnologia de ultimă oră garantează un debit maxim al probei cu consum minim de energie:
Performanța deosebit de ridicată de încălzire și răcire la LN2 scăzut și consumul de energie scade costurile de operare. În unele cazuri, costurile LN2 pot fi reduse la jumătate în comparație cu soluțiile standard de pe piață.
Schimbările probei prin sistemul ușă în ușă reduc la minimum pierderile de temperatură și formarea de gheață, crescând semnificativ fluxul de eșantionare.
Flexibil în utilizare
Pe baza conceptului său modular, camera de temperatură poate fi adaptată optim la cerințele dumneavoastră.
Patru interfețe laterale permit conectarea mai multor extensometre (braț optic și senzor) sau un sistem de manipulare pentru teste automate.
Dacă gama de aplicații trebuie extinsă, toate opțiunile pot fi adaptate la fața locului, după cum este necesar.Volumul mare al camerei oferă, de asemenea, spațiu suficient pentru testarea componentelor și asigură temperaturi constante în jurul probei.
Confort maxim de operare
Funcționarea intuitivă, rapidă și bazată pe flux de lucru a tuturor componentelor sistemului este garantată prin software-ul nostru de testare ZwickRoell testXpert. De
la încărcarea programului de testare, sistemul de testare inclusiv camera de temperatură este complet configurat, într-o manieră trasabilă și independentă de operator. Toate setările de siguranță și distanțele sculelor sunt setate automat corect, ceea ce asigură rezultate fiabile ale testelor și protecție optimă pentru utilizator și pentru sistemul de testare.
Prin operarea uniformă a tuturor produselor prin testXpert, eforturile de instruire sunt reduse la minimum.
testXpert vă permite să abordați automat diferite niveluri de forță, forță și temperatură în mai multe secțiuni.
Cu testXpert puteți regla în mod convenabil viteza ventilatorului camerei de temperatură, asigurând rezultate fiabile ale testelor chiar și cu specimene fragile, cum ar fi filmele.
Condiționarea precisă a temperaturii
Camera de temperatură realizează condiții extrem de omogene și precise pentru probe pe întregul volum al camerei. Acest lucru asigură acuratețea și repetabilitatea rezultatelor testelor.
Sistemul sofisticat de alimentare cu aer combinat cu controlul precis și extrem de stabil al temperaturii garantează omogenitatea spațială și stabilitatea temporală de +/- 1 °C.
Senzorul de temperatură de proximitate opțional permite controlul temperaturii în locația critică a senzorului, pentru rezultate optime ale testului. Suportul practic permite poziționarea rapida si precisa a senzorului
Accesorii opționale pentru camere de temperatură
Funcția ușii de siguranță ușă în ușă
Magazin de specimene cu ajutor de inserare
Controlul temperaturii lângă specimen
Funcția ușii de siguranță ușă în ușă

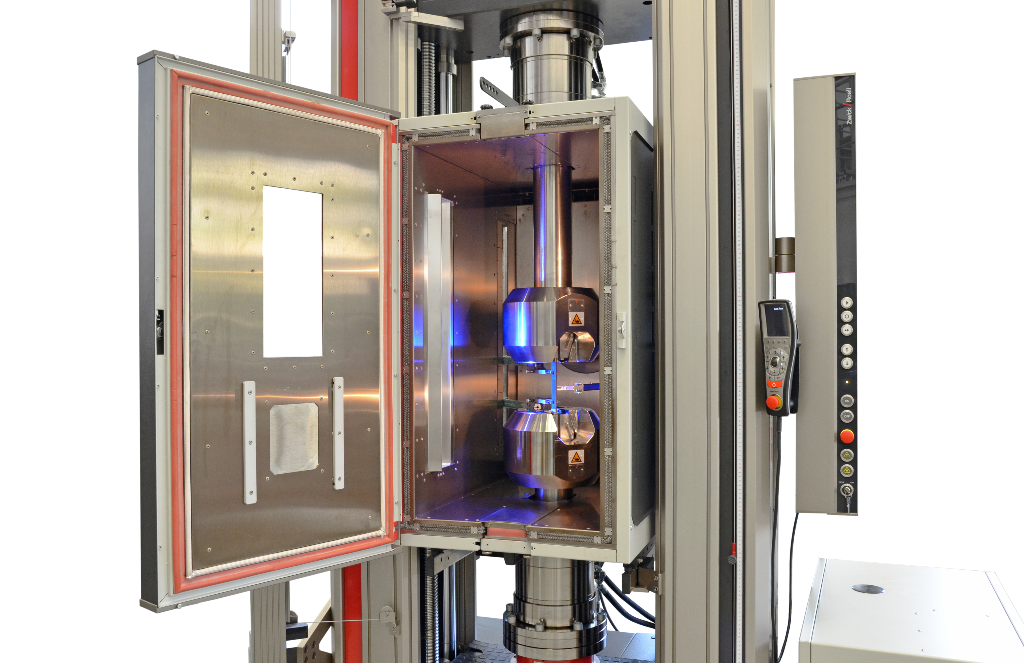

Cu conceptul ușă în ușă, schimbarea eșantionului sau îndepărtarea unui extensometru cu clips sunt foarte convenabile, chiar și la 360 °C. Căldura este protejată optim, iar operatorul este protejat. Variația minimă a temperaturii are ca rezultat scurtarea timpului, costuri de operare reduse și formare redusă de gheață în modul de răcire.
Funcția ușii de siguranță garantează siguranța operatorului în conformitate cu reglementările europene de siguranță, unde ușa camerei acționează ca o ușă de siguranță cu blocare.
Suport de eșantioane cu ajutor de inserare
Începeți testul bine pregătit
Schimbarea rapidă și precisă a eșantioanelor cu suportul de eșantioane ZwickRoell – preîncălziți sau prerăciți probele în camera de temperatură. Puteți alinia optim s eșantionul la axa de tracțiune folosind ajutorul de inserare corespunzător. Placa de izolație furnizată oferă confort maxim, astfel încât să puteți utiliza suportul în afara camerei.
Standard pentru specimene din gama noastră de produse: conform ASTM D638 Tip I, ISO 527-2 Tip 1A, ISO 527-2 Tip 1B, ISO 527-2 Tip 1BA, ISO 527-2 Tip 1BB, ISO 6892-1 Tip 1, ISO 6892-1 Tip 2, ISO 37 Forma 1, ISO 37 Forma 1A, ISO 37 Forma 2, ISO 37 Forma 3, ISO 37 Forma 4.
Controlul temperaturii lângă eșantion
Foarte aproape de eșantion
Senzorul de temperatură de proximitate opțional permite controlul temperaturii în locația critică a senzorului, pentru rezultate optime ale testului. Suportul practic permite poziționarea rapidă și precisă a senzorului.
Controlul complet uniform, extrem de precis al temperaturii (+/- 1°C) asigură că eșantionul dumneavoastră este întotdeauna exact la temperatura potrivit.
