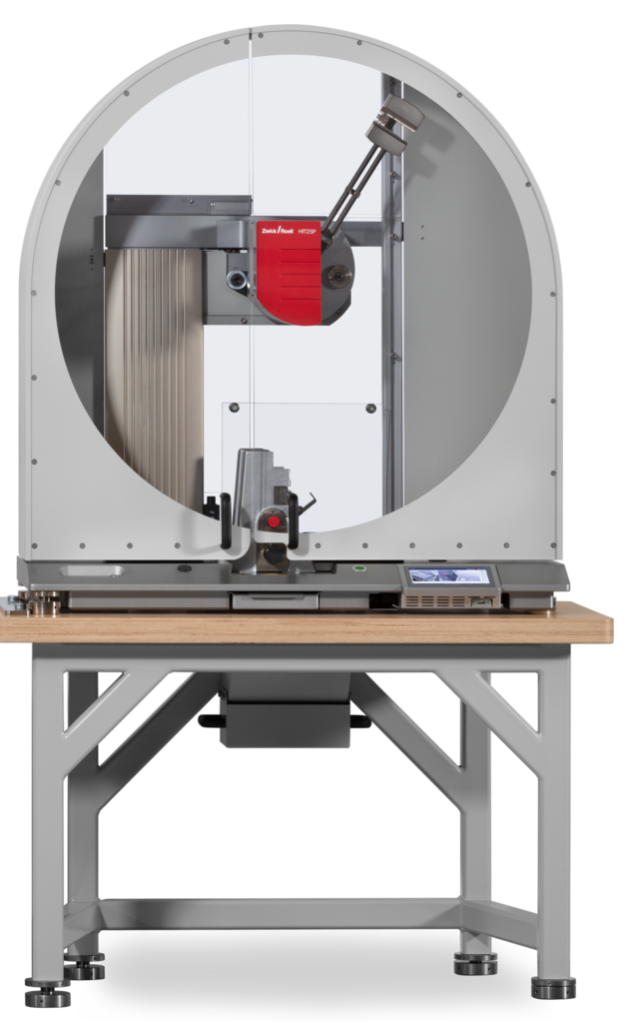

Ciocan pendul 50 J HIT50P si HIT50P cu dispozitiv cu ridicare pendul
Testere de impact cu pendul pentru teste pe materiale plastice : până la 50 jouli
Industrii
Predominant materiale plastice
Max. energie: 50 jouli
Tipul testului: Charpy, Izod, Dynastat, Întindere la impact
Testere de impact cu ciocan pendul pentru testarea materialelor plastice – precise, fiabile și prietenoase pentru operator
Pe lângă încercările de tracțiune și de încovoiere, testele de impact Charpy sunt cele mai frecvent efectuate încercări mecanice în industria polimerilor. Testerele de impact cu cican pendul din seria HIT de la ZwickRoell oferă o soluție de înaltă precizie și rentabilă.
Testarea impactului cu ciocan pendul a materialelor plastice
Testare conformă cu standardele Charpy, Dynstat și Izod și teste de impact la tracțiune, Metoda A/B cu seria HIT de teste de impact cu pendul – asigurați-vă că vă atingeți ținta cu ZwickRoell!
Tester de impact ciocan pendul pentru testarea materialelor plastice
Avantaje și caracteristici
Avantaje
Testerele de impact cu ciocan pendul HIT identifică automat pendulul în uz, asigurându-se că valorile măsurate sunt întotdeauna determinate în intervalul corect și în conformitate cu standardul utilizat.
O premieră mondială este utilizarea tijelor duble de carbon pentru pendul. Acest lucru asigură un nivel ridicat de rigiditate în direcția impactului și o concentrare puternică de mase în punctul de impact.
Fiecare pendul este echipat cu un dispozitiv de schimbare rapidă. Pendulele pot fi schimbate rapid și fără a fi nevoie de unelte.
Frâna pe disc opțională cu pendul este practic fără uzură.
Comoditatea operatorului este o caracteristică proeminentă a sistemelor de testare a impactului cu pendul HIT. Comenzile ușor de atins, la același nivel oriunde este posibil, ajută la evitarea oboselii utilizatorului.
Electronica conține un encoder digital de înaltă rezoluție pentru măsurarea precisă a unghiului de impact. O interfață RS232 este disponibilă pentru conectarea la sistemele de gestionare a datelor de laborator. Un PC poate fi conectat printr-o interfață USB plug-and-play.
Operare tactilă intuitivă și orientată pe fluxul de lucru
Toate setările legate de test sunt grupate logic și sunt separate de setările de sistem de nivel superior. Operatorul este ghidat prin configurarea testului pas cu pas. Configurația de testare stocată poate fi ușor exportată și transferată pe alte dispozitive.
Familiarizarea rapidă cu gestionarea utilizatorilor este valabilă și pentru autonom
Managementul integrat al utilizatorilor reduce la minimum numărul de opțiuni de introducere a operatorului. Utilizatorii văd doar ceea ce este important pentru ei, astfel încât să se poată concentra pe sarcina în cauză chiar de la început
Utilizare flexibilă cu sau fără PC
Datorită noii filozofii de operare standardizate, utilizatorul poate comuta cu ușurință între dispozitiv și PC.
Rezultate fiabile ale testelor
Procesul de proiectare a unui tester de impact cu pendul pentru vibrații naturale constante scăzute începe în vecinătatea specimenului, cu pendulele și dispozitivele de fixare.
ZwickRoell folosește materiale de carbon de înaltă performanță pentru pendulele sale HIT.
Acestea oferă următoarele avantaje:
Rigiditatea pendulului semnificativ mai mare
Distribuția ideală a masei
Rezultate repetabile, reproductibile ale testelor.
Puteți testa într-un interval de măsurare de până la 80% din energia potențială. Acest lucru este posibil prin raportul foarte mare dintre masa instrumentului și masa pendulului.
Schimbarea între diferitele dispozitive HIT este rapidă, în timp ce ghidajele de precizie garantează o potrivire pozitivă continuă pe placa de bază.
Design ergonomic peste tot
Comoditatea operatorului este o caracteristică proeminentă a sistemelor de testare a impactului cu pendul HIT. Totul este la îndemână, iar comenzile operaționale sunt la o înălțime uniformă.
Pentru a schimba dispozitivul, pur și simplu slăbiți ușor șuruburile de fixare. Dispozitivul de fixare poate fi apoi retras din ghidaje și altul poate fi alunecat la locul său. Limitele de limitare asigură o poziționare fiabilă.
Pendulul este ușor de schimbat prin intermediul unui blocaj cu eliberare rapidă, Nu sunt necesare unelte suplimentare, simplificând operarea și economisind timp.
Eliminarea probelor se face prin tava de colectare integrată.
Sistemul electronic are o tastatură simplă, ușor de utilizat. În timpul testelor în serie, rezultatele pot fi citite pur și simplu de pe afișajul mare și clar
Cadru de sprijin masiv și bază stabilă
Cadrul sudat al mesei garantează rigiditate maximă, în timp ce picioarele de nivelare late asigură un sprijin ferm și stabil. Opritoarele de poziționare ale mesei de sprijin se aliniază perfect cu cadrul testerului de impact pendular. Placa de bază a testerului de impact cu pendul HIT este construită cu turnare metalică care amortizează vibrațiile, iar raportul dintre masa sa și masa pendulului respectă cerințele standard. Trei picioare de nivelare robuste și blocabile oferă o bază sigură și permit alinierea orizontală a instrumentului. Aceasta înseamnă că puteți fi sigur că obțineți rezultate fiabile ale testelor, indiferent de condițiile locale.
Testare inteligentă de impact
Așa cum masa unei greutăți calibrate este gravată pe ea, fiecare pendul ZwickRoell își poartă datele cu el sub formă de codare pendulă care poate fi citită electronic.
Pendulul se identifică la electronică prin standard, tip de test, capacitate energetică, unghi de pornire și alte date fizice. De asemenea, în instrument sunt stocate date despre frecarea aerului și a rulmenților. Măsurătorile eronate sunt astfel eliminate.
Unghiurile de pornire selectabile permit parametrii optimi de testare, de exemplu viteza de impact și pierderea de energie la impact.
Siguranță pentru fiecare aplicație
Pentru a proteja operatorii de fragmentele de eșantioane zburătoare sau pentru a preveni contactul cu un pendul în cădere, ZwickRoell are o gamă de soluții recomandate.
În timpul testelor Charpy, dispozitivul de protecție de pe dispozitivul Charpy asigură că proba rămâne în interiorul testerului de impact pendular.
Carcasa de siguranță pivotantă permite accesul optim, de exemplu în timpul testelor Izod.
Dispozitivul de siguranță cu interblocare electrică elimină alimentarea cu aer în timpul unui test și oferă protecție maximă împotriva spargerii probelor. Este necesară operarea cu două mâini pentru a elibera pendulul, eliminând posibilitatea de a ajunge în testerul de impact cu pendul în timpul unui test.
testXpert III și instrumentație
Software-ul de testare ZwickRoell oferă o prezentare vizuală clară a tuturor caracteristicilor de impact înregistrate într-un tabel de rezultate și un grafic, permițându-vă să produceți evaluări statistice cuprinzătoare.
Datele sunt stocate ușor și în siguranță:
Într-un raport întocmit în conformitate cu standardul
Într-o serie de teste conținută în testXpert III
Exportat automat în baza de date
Testarea de impact instrumentată permite obținerea de informații suplimentare despre valorile și proprietățile caracteristicilor materialelor, precum și efectuarea investigațiilor mecanice a fracturilor și a evaluărilor automate ale fracturilor. Pendule instrumentate și electronice extinse sunt disponibile pentru înregistrarea de mare precizie a proceselor de mare viteză implicate în spargerea unui specimen
Testare rapidă la temperaturi scăzute
La temperaturi scăzute rezistența la impact este o proprietate critică a unui material. ZwickRoell oferă o cutie de temperatură și o magazie pentru răcirea probelor. Pentru testarea la temperaturi scăzute, probele sunt mai întâi condiționate într-o cutie de răcire. Magazinul cu specimenele este apoi atașat la alimentatorul de specimene, care este fixat de testerul de impact cu pendul HIT. În acest fel, probele pot fi îndepărtate și testate rapid și convenabil
Aplicații de testare a impactului materialelor plastice
Cadru general
Probele pot fi încărcate în diverse moduri de testere de impact cu pendul.
Teste Charpy: ISO 179, ASTM D6110
Teste Izod: ISO 180, ASTM D256, ASTM D4812
Încercări de tracțiune la impact: ISO 8256 Metode A și B, ASTM D1822
Teste de îndoire la impact Dynstat: DIN 53435
Charpy
Dispozitivele Charpy constau dintr-o bază turnată masivă. Elementele specifice testului, cum ar fi suporturile și nicovalele, sunt selectate în funcție de gama de specimene.
Rezultatele testelor sunt influențate semnificativ de rugozitatea și raza nicovalelor, care sunt fabricate CNC cu precizie completă, cu măsurare 100%. ZwickRoell nu furnizează nicovale dintr-o singură piesă, pentru care este dificil să se obțină acuratețe dimensională. Amplasarea nicovalei față de tup este asigurată printr-un dispozitiv opțional în timpul instalării.
Deoarece nicovalele sunt supuse unei uzuri mai mari decât suporturile, este disponibilă înlocuirea rentabilă a nicovalelor din două părți, independent de alte accesorii. Plăcile adaptoare cu schimbare rapidă asigură că punctul de impact se potrivește cu lățimea probei în direcția impactului, în timp ce grosimea specimenului (direcția verticală) este adaptată prin suporturi dimensionate corespunzător cu știfturi de aliniere pentru a asigura o inserare precisă.
Opțional, pentru dispozitivul Charpy sunt disponibile un scut de siguranță pivotat și unități de aliniere pentru a permite poziționarea corectă în centrul impactului, folosind fie crestătura, fie marginea frontală a specimenului.
Avantaje
Schimbări rapide de fixare
Fabricarea de precizie a nicovalelor, cu verificare documentată a preciziei dimensionale 100%.
Izod
Pot fi utilizate două tipuri de dispozitive Izod. Dispozitivul manual este echipat cu un șurub cu filet fin, care permite prinderea controlată cu precizie a specimenelor moi, dure sau sensibile la prindere.
Dispozitivul pneumatic este ideal acolo unde este necesar un randament mare sau trebuie testate epruvete condiționate la temperatură. De asemenea, permite o reproductibilitate excelentă atunci când sunt testate materiale sensibile la prindere.
Prinderea rapidă prin intermediul unui comutator de pe dispozitivul în sine minimizează timpul de la îndepărtarea probei din zona controlată cu temperatură până la testarea efectivă.
Ambele dispozitive sunt echipate cu o unitate de centrare pentru a se asigura că proba este întotdeauna poziționat în planul rădăcinii crestăturii.
Ajustarea pentru a se potrivi cu lățimea probei în direcția impactului se face prin inserții cu schimbare rapidă cu ghidaje laterale.
Avantaje
- Centrare și prindere rapidă a probei
- Reglare fină a forței de prindere
- Testare rapidă cu dispozitiv pneumatic
- Forța de prindere constantă permite reproductibilitate ridicată
Încercarea de tracțiune la impact
Pentru testele de tracțiune la impact, eșantionul și jugul sunt aliniate într-un dispozitiv și prinse împreună.
În funcție de metoda de testare utilizată, eșantionul plus jugul sunt prinse fie în pendul, fie în dispozitivul de tracțiune la impact.
Șabloanele adecvate sunt utilizate pentru configurarea diferitelor tipuri de specimene ISO și ASTM.
Pentru testele conform ISO 8256, Metoda A, un jug este atașat de umerii la un capăt al specimenului. Celălalt capăt al specimenului este prins în dispozitivul de tracțiune la impact. Capătul liber al specimenului plus jugul este lovit de ciocanul pendul. Jugurile sunt disponibile cu mase de la 15 g la 120 g.
Pentru testele conform ISO 8256 Metoda B și ASTM D1822, un capăt al eșantionului este prins într-un ciocan pendul special conceput; la celălalt capăt este atașat un jug, care atârnă liber. În încercare, jugul este oprit de dispozitivul de tracțiune la impact, în timp ce pendulul plus specimenul își continuă cursa.
Un dispozitiv de tracțiune la impact este disponibil pentru fiecare standard. Jugurii sunt disponibile de la 15 g la 120 g.
Avantaje
- Trecere rapidă la oricare dintre metodele de testare
- Prindere și aliniere precisă a specimenului
Dynastat
Testerele de impact cu pendul HIT pot fi, de asemenea, echipate pentru testele de impact Dynstat conform DIN 53435. Un dispozitiv Dynstat și cele cinci pendule standardizate acoperă gama de aplicații.
Prezentare tehnică HIT50P până la 50 jouli
|
Tip
|
HIT50P
|
HIT50P cu dispozitiv ridicare pendul
|
|
|
Articol nr.
|
1064353
|
1064348
|
|
|
Inserție
|
Cu PC
|
|
|
|
Energie potențială
|
50 (36.90 ft Ibf)
|
50 (36.90 ft Ibf)
|
J
|
|
Dimensiuni
|
|
|
|
|
Inălțime totală, aprox.
|
1190
|
1190
|
mm
|
|
Lătime totală, aprox.
|
1080
|
1080
|
mm
|
|
Adâncime totală, aprox.
|
583
|
658
|
mm
|
|
Greutate
|
|
|
|
|
Fără unelte, aprox.
|
258
|
278
|
kg
|
|
Cu unelte tipice, aprox.
|
289
|
309
|
kg
|
|
Rezultate teste numerice
|
Energia la impact [%], energia la impact [J], rezistența la impact [kJ/m2]
|
Energia la impact [%], energia la impact [J], rezistența la impact [kJ/m2]
|
|
|
Unitate de masură
|
SI, metric, Anglo-American
|
SI, metric, Anglo-American
|
|
|
Funcții de control
|
Corectarea frecării, poziția pendulului-verticală, durata de balansare, afișarea datelor instrumentului
|
Corectarea frecării, poziția pendulului-verticală, durata de balansare, afișarea datelor instrumentului
|
|
|
Rezoluție puls
|
0.018
|
0.018
|
°
|
|
Dispozitiv de siguranță
|
Dispozitiv de sigurantă
, stanga ,dreapta
|
Dispozitiv de sigurantă
, interblocat electric
|
|
|
Interfață
|
•Ethernet port conectare la PC
•2 x USB port conectare la imprimanta sau USB stick/ USB Multiplexer
•2x RS232 interfata
|
|
|
Alimentare electrică
Utilizare
|
100 … 240, 50/60, 70
|
100 … 240, 50/60, 150
Cu PC
|
V, Hz, W
|
