ISO 8295 | ASTM D1894: Coeficient de frecare
Coeficientul de frecare static și cinetic sau dinamic al foliilor de plastic
Printre altele, coeficientul de frecare (COF) oferă informații despre textura suprafeței și imprimabilitatea foliilor de plastic. Coeficientul de frecare static și cinetic este deosebit de interesant pentru filmele care sunt prelucrate ulterior pe mașini de ambalare și de imprimare. Determinarea coeficientului de frecare a foliilor de plastic este descrisă în standardele ISO 8295, ASTM D1894, JIS K7125 și DIN 53375 (retras).
Principala diferență dintre ISO 8295 și ASTM D1894, pe lângă utilizarea diferitelor dimensiuni ale eșantionului, este că ASTM D1894 permite doar măsurarea filmului împotriva filmului, în timp ce ISO 8295 permite și măsurarea filmului față de alte materiale, cum ar fi metalul sau sticla.
Obiectiv și aplicații pentru standardele ISO 8295 și ASTM D1894
Determinarea coeficientului de frecare în conformitate cu ISO 8295 sau ASTM D1894 este deosebit de importantă pentru materialele de film care sunt prelucrate ulterior pe mașini de ambalare și de imprimat. Coeficientul de frecare al foliilor de plastic, în special frecarea statică și cinetică, oferă informații despre procesabilitatea texturii suprafeței, care, la rândul său, este importantă în scopuri de imprimare.
Determinarea coeficientului de frecare a peliculei flexibile poate fi realizată cu ușurință ca un test standard pe o mașină de testare statică folosind un dispozitiv de testare suplimentar. Cea mai comună măsurătoare este film contra film. În acest scop, filmul atașat la sania de măsurare este deplasat pe filmul atașat la masa de măsurare cu o mișcare de alunecare.
În ISO 8295, pe lângă împerecherea obișnuită a filmului împotriva peliculei, pot fi evaluate și alte combinații, cum ar fi peliculă împotriva metalului, filmul împotriva sticlei sau două tipuri diferite de materiale de film, folosind aceeași metodologie de testare. De regulă, totuși, peliculele utilizate pentru acest test sunt identice, astfel încât procesele de alunecare ale unui teanc de film sau ale unei role de film pot fi evaluate.
ASTM D1894, pe de altă parte, acceptă doar măsurătorile filmului față de film.
Valori caracteristice / rezultatele testelor conform ASTM D1894 și ISO 8295
Coeficientul de frecare (μ) este rezultatul principal al testării ISO 8295 și ASTM D1894. Indică cât de bine se mișcă două materiale unul împotriva celuilalt sau cât de ușor se lipesc unul de celălalt. Coeficientul de frecare este descris atât ca coeficient de alunecare (frecare cinetică), cât și ca frecare de pornire (frecare statică). Cu cât coeficientul de frecare este mai mare, cu atât suprafața materialului este mai aspră.
Coeficient de frecare μ = Fs/FD
|
Valori caracteristice determinate / rezultate test
|
||||
|---|---|---|---|---|
|
ISO 8295
|
ASTM D1894
|
|
||
|
Prescurtare
|
Prescurtare
|
Unit.
|
Denumire
|
Scurta descriere
|
|
μs
|
μs
|
|
Coeficient static de frecare
|
<>··Indică cât de multă forță este necesară pentru a menține două materiale în mișcare după ce acestea au fost deja puse în mișcare. Această valoare poate diferi de μS și este adesea mai mică.
|
|
FD
|
Fk
|
N
|
Forța de frecare dinamică
|
<>·FD este forța normală exercitată de masa saniei în newtoni
|
Exemplare și dimensiuni conform ASTM D1894 și ISO 8295
Pentru fiecare test de peliculă împotriva filmului conform ISO 8295, aveți nevoie de două specimene cu dimensiuni de aproximativ 80 mm x 200 mm. Cel puțin trei perechi din aceste specimene trebuie testate.
Conform ASTM D1894, specimenul care este atașat la plan este definit cu dimensiuni de 250 mm x 130 mm (10 inchi x 5 inci). Eșantionul de film montat pe sanie trebuie să fie tăiat la un pătrat de aproximativ 120 mm (4,5 in.) și nu trebuie să depășească o grosime a eșantionului de 0,254 mm (conform terminologiei standard pentru filme definite în ASTM D883)
Rularea unui echipament de testare și testare
Tester COF și dispozitiv de testare:
Testarea pentru determinarea coeficientului de frecare, în conformitate atât cu ASTM D1894, cât și cu ISO 8295, poate fi efectuată pe o mașină statică de testare a materialelor zwickiLine și pe un dispozitiv de testare ZwickRoell suplimentar.

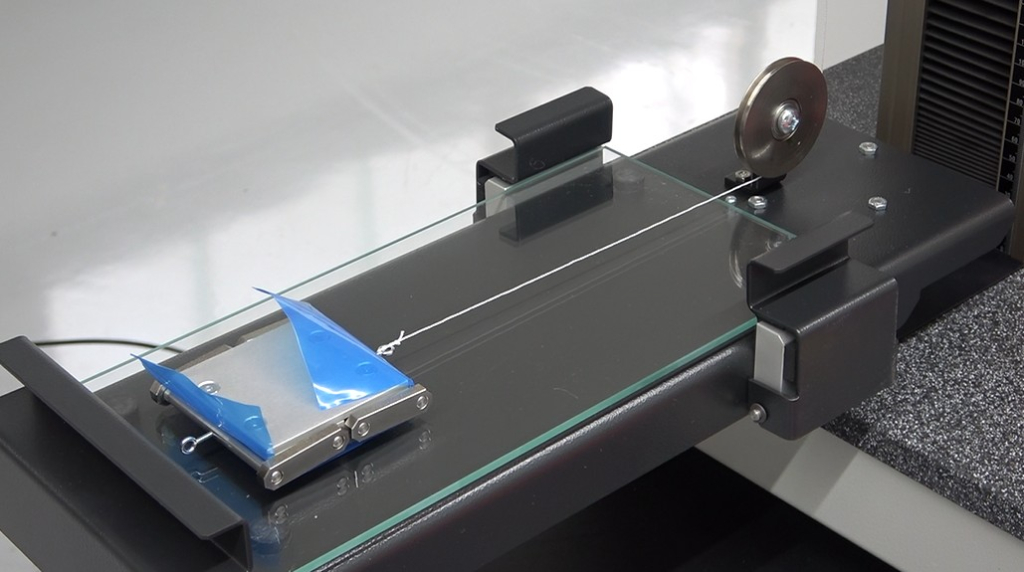

Dispozitivul de testare constă dintr-o masă de testare orizontală și o sanie cu masă cunoscută. Dispozitivul de testare poate fi utilizat pentru a determina comportamentul la frecare dintre film și film (ASTM și ISO), precum și între film și materialul plăcii din oțel inoxidabil sau sticlă (ISO 8295).
Efectuarea unui test:
Un film este prins pe sanie. Un al doilea film poate fi fixat pe masa de testare din oțel inoxidabil sau pe placa de sticlă inclusă, care este plasată pe masa din oțel inoxidabil. Perechea de pelicule este montată între masă și sanie astfel încât să existe suport pe toată suprafața cu presiune distribuită uniform pe întreaga suprafață cunoscută. Acest lucru se realizează prin utilizarea unui strat de pâslă.
Pentru test, este irelevant dacă sania este mutată peste masă sau dacă mișcarea provine de la masă.
Pentru a determina frecarea statică, sania este conectată la senzorul de forță printr-un arc de tensiune standardizat cu o rată fixă a arcului și un filet. În acest fel, forța de tracțiune asupra saniei poate fi măsurată cu precizie în timpul mișcării. În măsurarea frecării cinetice nu ar trebui să apară efecte stick-slip, motiv pentru care nu se utilizează un arc de tensionare.
Calcularea coeficientului de frecare:
Coeficientul de frecare se prezinta ca raportul dintre forta de tractiune masurata pe sanie si forta de contact a saniei care rezulta din propria greutate: Coeficientul de frecare μ = Fs/FD
Coeficientul static de frecare (frecare statică) este calculat din valoarea maximă inițială a forței de tracțiune pe sanie, în timp ce coeficientul cinetic de frecare (frecare de alunecare) este calculată din valoarea medie a forței de tracțiune pe sanie în timpul unei anumite date. distanta de alunecare.
