Determinarea durității la indentare conform ISO 2439, DIN 53577, DIN 53579-1, ASTM D3574, ASTM D3579
Duritatea indentării
ISO 2439, DIN 53577, DIN 53579-1, ASTM D3574, ASTM D3579
Duritatea de indentare este o valoare caracteristică importantă în determinarea calității materialelor celulare flexibile. Procesele de testare sunt descrise în standardele ISO 2439, DIN 53577, DIN 53579-1, ASTM D3574 și ASTM D3579.
Duritatea de indentare
Pentru materialele flexibile din spumă celulară, inclusiv pernele și saltelele pentru vehicule, duritatea indentării este una dintre cele mai importante valori caracteristice utilizate pentru a descrie calitatea produsului, cum ar fi nivelul de confort, de exemplu. Aceste piese turnate sunt de obicei testate conform DIN 53579-1. La testarea pernelor, eșantioanele sunt așezate în forme speciale.
Acest tip de test este important și în testarea materialelor. Standarde precum ISO 2439 și ASTM D3574 definesc secvența de testare în detaliu.
Metoda de măsurare utilizată este măsurarea durității. Un indentor definit este presat într-o suprafață care este semnificativ mai mare și forța necesară pentru a face acest lucru este măsurată continuu. Secvența constă din mai multe cicluri de preîncărcare, în care celulele se desprind și spuma este adusă într-o stare definită mecanic. Acesta este urmat de un ciclu de măsurare. Rezultatul este afișat ca valori de forță, care au fost capturate pe amprente definite după ce timpii de reținere definiti au expirat.
Un avantaj al acestei metode în comparație cu măsurarea valorii tensiunii de compresiune este eliminarea impactului marginilor tăiate. Valoarea măsurată obținută este o valoare caracteristică care este independentă de dimensiuni și este comparabilă dacă specimenul este suficient de mare. Această valoare este suficientă pentru controlul calitatii
Duritatea de indentare pentru specimenele standard conform ISO 2439 și ASTM D3574-B1
ISO 2439 oferă o procedură de laborator pentru măsurarea durității indentării pe specimene standard.

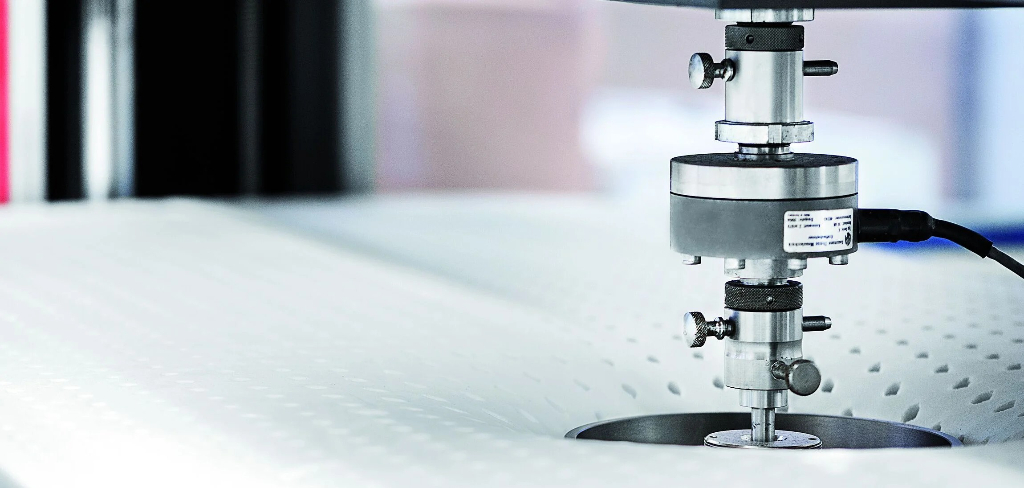

Încărcarea printr-un indentor care este mai mic decât specimenul
Indentatorul este neted, circular, cu un diametru de 200 până la 203 mm și are o rază de margine de 1 mm.
Placa de bază de susținere este mai mare decât specimenul și este perforată pentru a evita generarea unei perne de aer
Atât spuma bloc, cât și spuma turnată pot fi testate dacă se utilizează o bază plată de sprijin
Cunoscut și ca test ILD sau test IFD
Valoarea durității pentru specimenele cuboide tăiate
Unele standarde conțin o gamă largă de metode.
Duritatea de indentare a spumei celulare flexibile conform DIN 53579-1
Testarea spumelor celulare flexibile este descrisă în diferite forme în multe standarde auto.
Gama de aplicații acoperă scaunele vehiculelor, tetierele, părțile laterale, saltelele, tapițeria mobilierului
Metoda de indentare, similară cu principiul specificat în ISO 2439
Cu multe spume celulare flexibile există o bază specială pentru fiecare design/configurație. (Matrice)
Pe lângă indentatorul standard, există un număr mare de indentatoare speciale
Se determină duritatea indentării sau înălțimea reziduală sub sarcină
Nu există o standardizare pentru aceasta la nivel ISO
Daimler și BMW folosesc DIN; secvența VW se bazează pe DIN, dar conține descrieri suplimentare ale metodelor
Test de indentare pe bucăți mai mari de spumă celulară flexibilă cu cLine
ZwickRoell a proiectat un cadru de încărcare pentru piese mai mari de spumă celulară flexibilă. Construită în formă de C, facilitează accesul excelent pe trei laturi.
Este disponibilă o masă de alimentare pentru saltele, care este utilizată pentru a le împinge cu ușurință în poziția de testare necesară.
Placa de contact laterală poate fi pliată pe acest tip de mașină pentru a testa forme mai mici sau pentru a efectua încercări de tracțiune.
Standarde aplicabile
|
Aplicații standard
|
|
|
|
|
|
|
Măsurarea spumei celulare flexibile
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Produse asemănătoare
ZwickRoell a proiectat un cadru de încărcare pentru piese mai mari de spumă celulară flexibilă. Construită în formă de C, facilitează accesul excelent pe trei laturi. Este disponibilă o masă de alimentare pentru saltele, care este utilizată pentru a le împinge cu ușurință în poziția de testare necesară. Placa de contact laterală poate fi pliată pe acest tip de mașină pentru a testa forme mai mici sau pentru a efectua încercări de tracțiune.
Electronica modernă de măsurare și control permite funcții adaptive de deplasare și control al forței. Acest lucru este deosebit de avantajos pentru testele de histerezis și la determinarea clasei de confort la Volkswagen PV 3410 pentru a aborda pozițiile finale ale ciclurilor cu precizie și cu o viteză constantă.
Mașinile standard ZwickRoell pot fi utilizate pentru a testa spume poliuretanice flexibile cu dimensiuni de 380 x 380 mm conform ISO 2439 și ASTM D3574. Aceste mașini sunt echipate cu o funcție de compensare a rigidității cadrului de sarcină, care permite măsurarea precisă a adâncimii de adâncime.
Software-ul testXpert II are o bibliotecă întreagă de programe care acoperă toate standardele relevante DIN, ISO și ASTM. În plus, ZwickRoell oferă multe mașini de testare standard care respectă standardele din fabrică ale producătorilor de automobile precum Volkswagen.
