Determinarea proprietăților la tracțiune și rezistență la rupere, proba conform ISO 1798 ASTM D3574-E, ISO 8067, ASTM D3574-F și reglementările fabricii
Determinarea proprietăților la tracțiune și rezistență la rupere, proba conform ISO 1798
ASTM D3574-E, ISO 8067, ASTM D3574-F și reglementările fabricii
Proprietăți de întindere
Eșantioanele pentru aceste teste sunt prelevate în mod normal din piese finite sau dintr-o foaie. ZwickRoell oferă prese de tăiat foi cu lame standardizate. Este important ca lamele să fie echipate cu un ejector pentru a evita riscul de rănire a operatorului în timpul îndepărtării specimenului.
Secțiunea transversală a probei trebuie determinată înainte de încercare. Lățimea eșantionului este în mod normal adoptată din dimensiunile matriței de tăiere, în timp ce grosimea este măsurată folosind o presare de suprafață definită, de exemplu, conform ISO 1923. ZwickRoell oferă instrumente de măsurare speciale pentru aceasta.

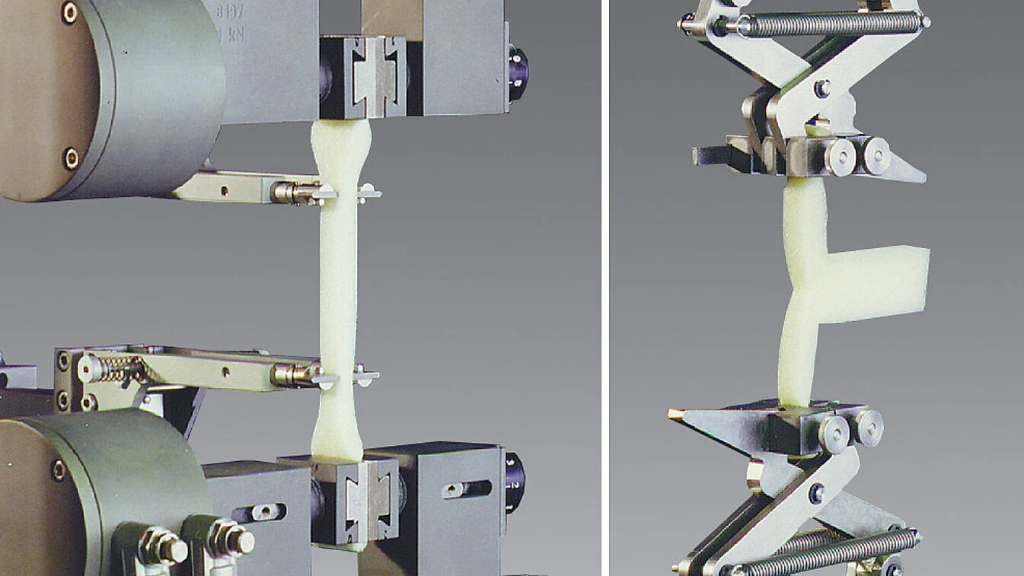

Pentru a prinde specimenul pot fi folosite o varietate de prinderi pneumatice sau mecanice. Eșantionul trebuie prins astfel încât să fie ținut în siguranță în zona umerilor și să nu apară fracturi ale specimenului în apropierea punctului de prindere. Laboratorul de testare ZwickRoell este disponibil pentru a vă ajuta să selectați specimenul și inserturile de fălci potrivite.
Pentru a măsura deformarea la rupere, ZwickRoell oferă extensometre mecanice și optice, care înregistrează extinderea probei într-un interval de lungime specificat. Funcția acestor extensometre este în mare măsură automată. Când utilizați un extensometru mecanic, trebuie să vă asigurați că greutatea și forțele de frecare ale extensometrului rămân scăzute în comparație cu forțele măsurate. Dacă se folosesc extensometre optice, este important ca specimenul să nu fie deteriorat în timpul procesului de marcare.
Standarde aplicabile
-
ASTM D3574 test E
-
BMW QV 52009 – Part 1
-
Daimler DBL 5452
-
Ford WSK – M99 P32 A
-
General Motors GMW 15471
-
ISO 1798
-
PSA D41 1050
-
Toyota TSM 7100G

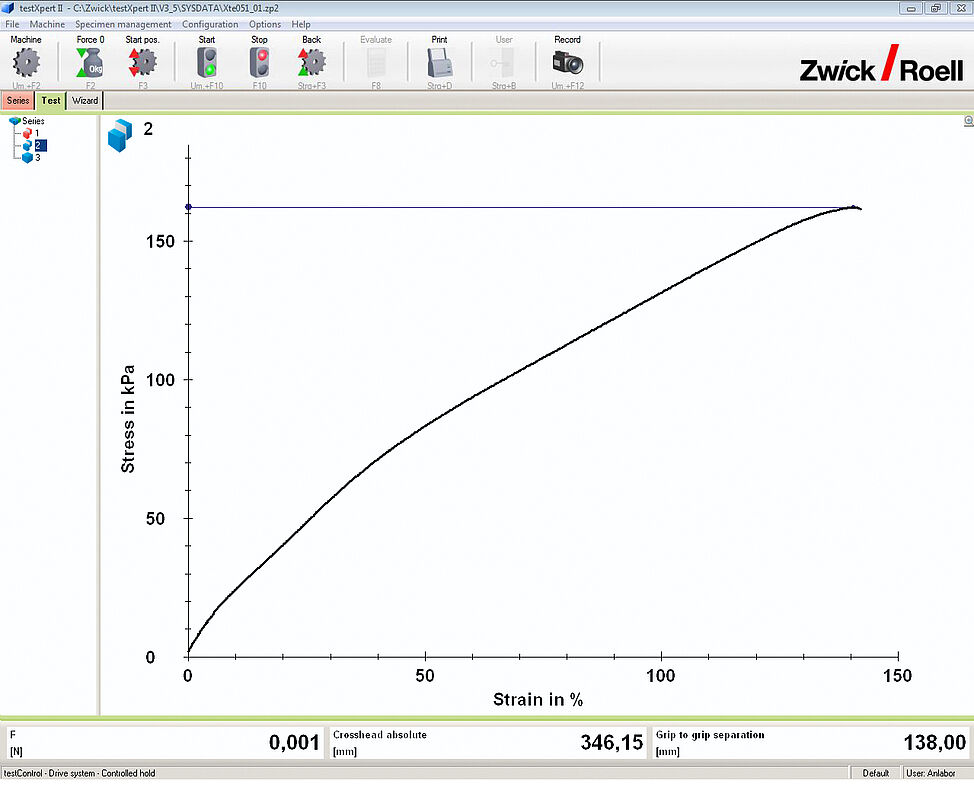

Testele de tracțiune sunt utilizate pentru a determina diferite proprietăți de tracțiune pe o anumită eșantionă în condiții de mediu definite. Pe lângă înregistrarea unei diagrame efort-deformație, accentul este pus pe determinarea rezistenței la tracțiune și a deformării la rupere
Rezistență la rupere
Un test de propagare a rupturii determină creșterea rupturii. Când este supus unei sarcini de tracțiune, se formează un vârf de efort la capătul fisurii în care are loc cedarea materialului. Rezistența la rupere este specificată în N/cm în raport cu lățimea.
Exemplarele de proba sunt definite de standard, prin care specimenul de proba este abordat numai în standardul ISO. Spre deosebire de cauciuc, este încărcat până la deschiderea fisurilor (modul I).
Pentru specimenele de proba prorogarea fisurii are loc pe axa longitudinală a specimenului pe o distanță de aproximativ 25 mm, fiind implicată o suprafață mare. Acest lucru crește probabilitatea de a întâlni o zonă cu o structură celulară mai apropiată, care este apoi responsabilă pentru o forță maximă mai mare. Deoarece fisura este indusa printr-o incizie, această metodă evaluează forța necesară pentru propagarea unei fisuri.
Proba unghiulară este încărcată fără incizie. Ca urmare, se formează un vârf de stres, însă nu înainte de o incizie ascuțită. În această metodă, fisura este propagată transversal pe axa longitudinală a probei.
Rezultatele probei sunt semnificativ mai mici și se împrăștie mult mai mult în comparație cu cele ale specimenului unghiular. Într-un test round robin efectuat conform ISO 8067, gradul de reproductibilitate pentru specimenele de pantaloni este, la 16 până la 36%, de trei ori mai mare decât cel al specimenelor unghiulare.
Metoda de testare poate fi efectuată cu o mașină de testare electromecanică. Deoarece forțele sunt relativ scăzute, o celulă de sarcină care atinge precizia de măsurare de clasa 1 ar trebui utilizată în domeniul de forță utilizat. Măsurarea deplasării nu este necesară, deoarece rezistența la rupere este calculată din forța maximă care apare în timpul testului. În practică, creșterea lacrimii este adesea reprezentată ca un grafic care urmărește cursa clemei de strângere.
Software-ul de testare testXpert III controlează secvența testului și evaluează propagarea fisurii conform standardului.
Standarde aplicabile pentru acest test
ASTM D3574 Test F
BMW QV 52009 – Partea 1
Daimler DBL 5452
Ford WSS-M15P20-B1/B2
General Motors GMW 15471
ISO 8067
PSA D 41 1048 și PSA D 41 1049
VW PV 3410
