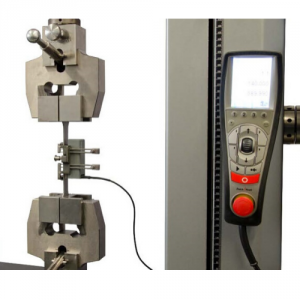

Extensometre de contact cu prindere pe epruvetă digiClip
Domeniu de utilizare
Extensometrul de contact cu prindere pe epruvetă digiClip este destinat determinării precise a modulului de elasticitate și a limitelor de întindere (curgere) conform ISO 527-1 a unor materiale plastice rigide și semirigide ca și pentru determinarea întinderii la tensionarea maximă și în multe cazuri a întinderii la rupere a unor materiale plastice rigide cu deformație redusă.
Suplimentar el este adecvat pentru determinarea rezistenței la compresiune a materialelor plastice sau a modulului de elasticitate de comprimare la metale.
Descriere funcționare
Extensometrul clemă digiClip are o înălțime constructivă foarte redusă. Până la o lungime de măsurare inițială de 30 mm ea este de numai 36 mm. Aceasta permite și măsurări ale întinderii cu distanțe de prindere foarte mici. Prin poziționarea paralelă cu epruveta, erorile mecanice de transfer sunt reduse la minim iar reproductibilitatea este mărită.
Domeniul de măsurare poate fi comutat între „numai tracțiune” și „tracțiune și compresiune” și astfel adaptat simplu și rapid la cerințele de măsurare concrete.
Domeniul de măsurare pentru tracțiune este între -0,2 … 13,5 mm iar cel pentru tracțiune și compresiune între -5,2 … 8,5 mm.
Avantaje și caracteristici
- Lame palpatoare suplimentare incluse în livrare, speciale pentru epruvete sensibile la crestături
- Lungimi de măsurare inițiale reglabile
- La prinderea pe epruvetă lungimea de măsurare inițială este blocată iar la desprindere este deblocată
- Este asigurată o determinare de înaltă rezoluție a modulului de elasticitate conform ISO 527-1
- Eroare maximă ± 1 μm în măsurarea diferențială a cursei între două puncte de măsurare în domeniul 20 … 200 μm. Astfel cerința suplimentară a ISO 527-1 (2011) este îndeplinită complet.
- Extensometrul digiClip este aprobat pentru reglări ale testului în buclă închisă („closed loop“) prin viteza de deformare conform ISO 6892-1 (2009) Metoda A
- și ASTM E 8 – 09 Metoda B
- Un suport de atașare la cadrul de testare și un dispozitiv de protecție la cădere sunt incluse în livrare
Date tehnice
Extensometre digiClip pentru sisteme de testare din seriile AllroundLine, zwickiLine oder ProLine
|
Tip Nr. comandă |
digiClip scurt 078779 |
digiClip lung 078781 |
|
|
Lungime de măsurare inițială: |
|||
|
comutabilă, standard |
20/25/25,4/30 |
50/50,8 (2″)/551) |
mm |
|
comutabilă, opțională |
50/50,8/551)/75/80/851) |
65/701)/75/80/851)/100/1051) |
mm |
|
Domeniu de măsurare |
|||
|
pt. tracțiune |
-0,2 … 13,5 |
-0,2 … 40 |
mm |
|
pt. tracțiune și compresiune |
-5,2 … 8,5 |
-5,2 … 35 |
mm |
|
Dimensiuni secțiuni epruvete rotunde plate (L x l) |
până la Ø 20 până la 20 x 30 |
până la Ø 20 până la 20 x 30 |
mm mm |
|
Rezoluție |
0,02 |
0,02 |
μm |
|
Precizie |
Clasa 0,5 |
Clasa 0,5 |
cf. EN ISO 9513 |
|
Înălțime constructivă |
|||
|
la L0 20, 25, 30 |
36 |
– |
mm |
|
la L0 50 |
60 |
77 |
mm |
|
la L0 80 |
90 |
90 |
mm |
|
la L0 100 |
– |
110 |
mm |
|
la 55 < L0 ≤ 65 la |
– |
L0 + 5 |
mm |
|
65 < L0 ≤ 105 |
– |
L0 + 10 |
mm |
|
Greutate, ca. |
100 |
170 |
g |
|
Temperatură ambiantă |
+10 … +35 |
+10 … +35 |
°C |
|
Culoare carcasă |
RAL 7011 |
RAL 7011 |
|
1) Modificare domeniu de măsurare: vezi valorile de la domeniul de măsurare pentru tracțiune și compresiune.
Accesorii necesare
|
Descriere Nr. comandă |
|
Modul de măsurare incremental 046637 |
Accesorii opționale – digiClip scurt
|
Descriere |
Nr. comandă |
|
Set piese prelungitoare pt. lungime de măsurare 50 mm / 50,8 mm (2″) |
353078 |
|
Set piese prelungitoare pt. lungime de măsurare 60 mm |
353079 |
|
Set piese prelungitoare pt. lungime de măsurare 60 mm / 75 mm |
027174 |
|
Piese prelungitoare pt. lungime de măsurare 80 mm (sunt necesare ambele seturi) |
353078, 353079 |
Accesorii opționale – digiClip lung
|
Descriere |
Nr. comandă |
|
Set piese prelungitoare pt. lungime de măsurare 65 mm |
1022951 |
|
Set piese prelungitoare pt. lungime de măsurare 70 mm |
318977 |
|
Set piese prelungitoare pt. lungime de măsurare 75 mm |
027176 |
|
Set piese prelungitoare pt. lungime de măsurare 80 mm/85 mm |
318759 |
|
Piese prelungitoare pt. lungime de măsurare 100 mm/105 mm |
324745 |
Lame palpatoare din metal dur
|
Descriere Nr. comandă |
|
Lame palpatoare din metal dur, rotunde, ascuțite 085821 Utilizare repetată chiar și la uzură, prin simplă rotire. |
