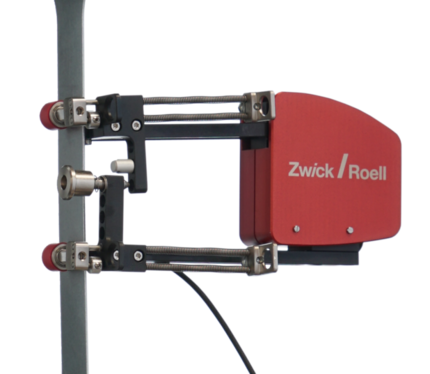

Extensometru cu clips mecanic simplu manual
Extensometru cu clips mecanic simplu manual
Pur și simplu fiabile: extensometrele manuale cu clips de la ZwickRoell!
- Raza max de masurare:40 mm
- Interval de temperatură: temperatura ambientala: până la 200°C
- Tipul testului + modificarea lățimii : încercarea de tracțiune
- Material: Metale / Materiale plastice / Compozite armate cu fibre
Extensometrul cu clips 5025-1, 8040-1 și 7537-1
Extensometrele cu clips 5025-1, 8040-1 și 7537-1 sunt extensometre cu clipsare manuale care pot fi atașate la eșantion rapid și sigur cu o singură mână. Aceste instrumente ușoare sunt soluții extrem de precise, dar eficiente din punct de vedere al costurilor pentru testele standard.
- Rezultate reproductibile sunt obținute prin setarea exactă și blocabilă a lungimii inițiale a ecartamentului.
- Prindere optimă a eșantioanelor rotunde cu contrarole prismatice.
- Pentru controlul vitezei de deformare în buclă închisă conform ISO 6892 Metoda A1 și determinarea modulului de tracțiune conform ISO 527-1 Anexa C.
- Precizie ridicată în camerele de temperatură prin compensarea abaterilor legate de temperatură.
Extensometrele cu clips 5025-1, 8040-1 și 7537-1 sunt extensometre cu clipsare manuale care pot fi fixate pe eșantion. Aceste extensometre cu clips sunt rezistente la căldură.
În plus, extensometrele cu clips 5025-1 și 8040-1 sunt potrivite pentru controlul vitezei de deformare în buclă închisă pe metale conform ISO 6892-1 Metoda A1.
Extensometrele cu clips 5025-1 și 7537-1 sunt adaptate pentru testele pe materiale plastice rigide și compozite conform ISO 527. Ele îndeplinesc, de asemenea, cerințele din Anexa C pentru determinarea modulului de tracțiune.
Extensometru cu clips: măsurare ușoară și precisă a deformării în testul de tracțiune a metalelor ISO 6892
Extensometrele manuale cu clips 5025-1 / 8040-1 sunt ușor de fixat pe specimen cu o singură mână. Se pot seta diferite lungimi de calibrare, de la 50 la 80 mm, permițând o utilizare variabilă a extensometrelor. Datorită construcției lor miniaturizate și ușoare, extensometrele cu clips pot fi folosite și pentru specimene cu lungime mică.
Avantaje și caracteristici
- Clasa de precizie 0,5 conform EN ISO 9513 până la 60% din cursa de măsurare.
- Extensometrele cu clips 5025-1 și 8040-1 sunt aprobate pentru controlul vitezei de deformare în buclă închisă conform ISO 6892-1 Metoda A1.
- Operarea convenabilă cu o singură mână permite atașarea și îndepărtarea rapidă și ușoară a extensometrului cu clips. Acest lucru permite o funcționare fără probleme, chiar și în camere de temperatură înguste.
- Extensometre rentabile, de înaltă precizie pentru determinarea tensiunii pe metale, materiale plastice rigide și compozite.
- Construcție ușoară
- Setarea precisă, blocabilă a lungimii inițiale a ecartamentului asigură rezultate reproductibile ale testului.
- Potrivit pentru încercări de tracțiune și compresiune.
Date tehnice Extensometru cu clips 5025-1, 8040-1 și 7537-1
|
Tip |
Clip-on extensometru |
Clip-on extensometru 8040-1 |
Clip-on extensometru 7537-1 |
|
|
Articol nr. |
1034897 |
1067159 |
1067160 |
|
|
Acuratețe |
Cls 0.5EN ISO9513 |
Cls 0.5ENISO9513 |
Cls 0.5ENISO9513 |
|
|
Pâna la 60%din distanța de măsurare |
Cls 0.5ENISO9513 |
Cls 0.5ENISO9513 |
Cls 0.5ENISO9513 |
|
|
Sistem de măsurare |
Sistem de exetensometru pe o singură față |
|||
|
50 |
80 |
75 |
mm |
|
|
2 |
|
3 |
mm |
|
|
Determinarea măsuratorii |
25 |
40 |
37.5 |
mm |
|
la tensiune |
||||
|
la compresie |
5 |
5 |
5 |
mm |
|
Dimensiunea probelor, max. |
20 |
15 |
15 |
mm |
|
Rotunde (0) |
||||
|
Plate (d x w) |
20 x 32 |
15 x 30 |
15 x 30 |
mm |
|
Dimensiunea probelor, min. |
||||
|
Rotunde (0) |
1 |
1 |
1 |
mm |
|
Plate (d x w) |
1 x 1 |
1 x 1 |
1 x 1 |
mm |
|
Temperatura ambientală |
-75 to +200 |
-70 to +200 |
-70 to +200 |
°C |
|
Utilizare |
clip-on extensometru 5025-1 si lame de cutit pt testare metale |
clip-on extensometru 8040-1 si lame de cuțit pt testare metale |
clip-on extensometru 7537-1 si lame de cuțit pt testare plastic |
mm |
|
Inălțime |
66 |
90 |
85 |
|
|
Lățime |
105 |
118 |
118 |
G |
Accesorii necesare
|
DESCRIERE |
ARTICOL NR. |
|
DCSC modul |
087417 |
|
USC modul |
029443 |
|
Accesorii opționale |
|
|
Lame de cuțit |
|
|
DESCRIERE |
ARTICOL NR. |
|
Cuțite din carbon, interschimbabile, convexe (2 buc) Lame , raza 0.5 mm Pentru testare mase plastice sensibile la prindere |
1045295 |
|
Cuțite din carbon, interschimbabile, drepte (2 buc) Lama cu muchii ascutite Pentru testare materiale plastice si metal |
1047041 |
|
Contrarolă prismatică pentru specimen rotunde Pentru probe cu diametre de la 1 la15 mm |
1067935
|
Kit de conversie
|
Descriere |
Articol nr. |
Kit de conversie pentru extensometru cu clips de la 8040-1 la 75 mm lungime inițială
|
1067161 |
Kit de conversie pentru extensometru cu clips 7537-1 la 80 mm lungime inițială ecartată
|
1067162 |
Dispozitiv de retragere
|
Descriere |
Articol nr. |
|
Dispozitiv de retragere pentru ClipOn 5025-1,8040-1 si 7537-1 |
1069968 |
Cablu de extensie cu senzor
|
Descriere |
Articol nr. |
|
Cablu de extensie cu senzor pt. AllroundLine ti[ SNS, TE siTW |
072143 |
