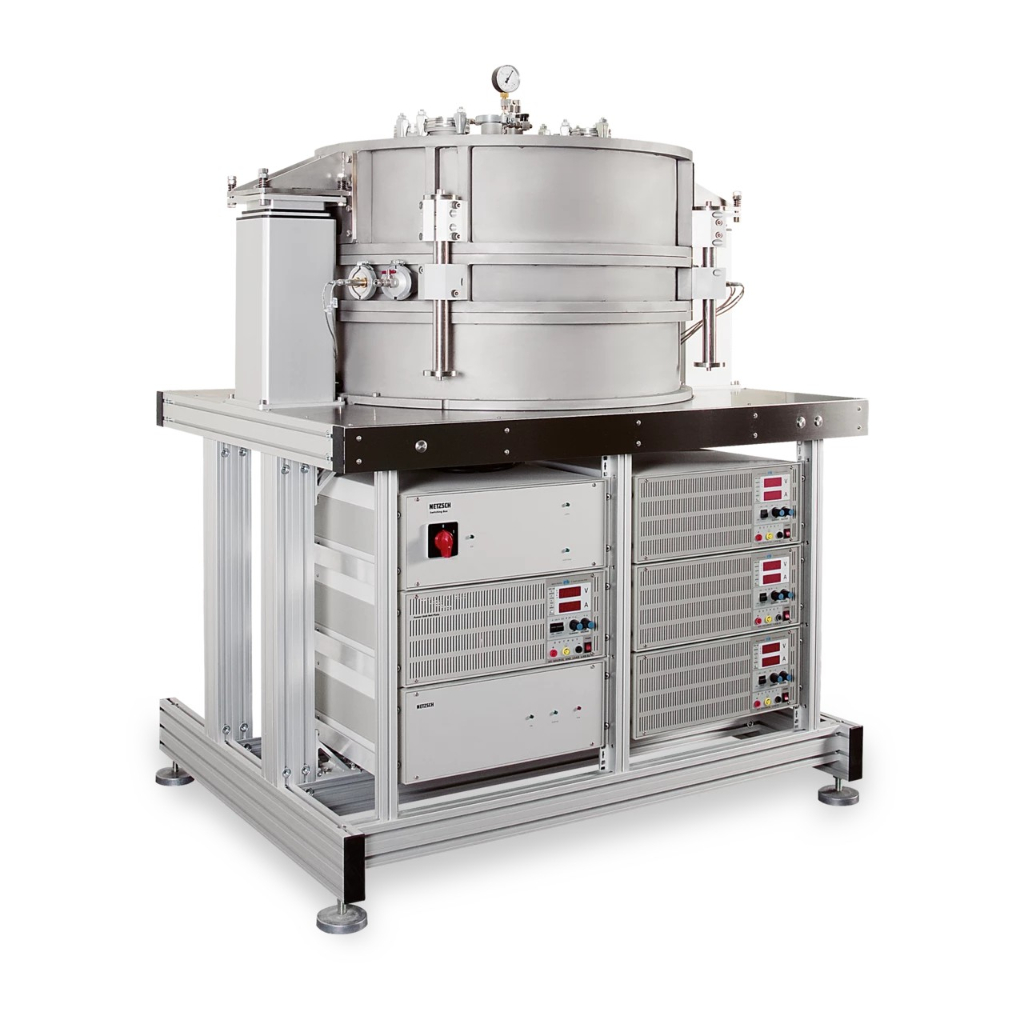

GHP 456 Titan®

Sistem inovator  GHP 456 Titan® pentru determinarea conductivității termice în materiale izolatoare, dezvoltat de NETZSCH. Sistemul respectă standardele internaționale, precum ISO 8302, ASTM C177 și DIN EN 12667, asigurând măsurători precise și de încredere.

Caracteristici principale:

• Metodă de măsurare absolută: GHP 456 Titan® utilizează o metodă de măsurare absolută, eliminând necesitatea standardelor de calibrare și sporind precizia măsurătorilor.
• Gama largă de temperatură: Sistemul funcționează într-o gamă extinsă de temperaturi, fiind potrivit atât pentru aplicații la temperaturi scăzute până la -160°C, cât și pentru aplicații la temperaturi ridicate de până la 600°C, în funcție de versiune.
• Design etanș la vid: Construcția etanșă permite măsurători în atmosfere definite, inclusiv în condiții de vid de până la 5 x 10⁻⁴ mbar (0,05 Pa), precum și în medii inerte sau oxidante.
• Adaptabilitate pentru probe diverse: Sistemul este proiectat pentru a susține probe de până la 100 mm grosime, ceea ce îl face potrivit pentru o gamă largă de materiale izolatoare.
• Control avansat al temperaturii: Echipat cu senzori de temperatură rezistenți PT100 calibrați individual, GHP 456 Titan® asigură măsurători precise de temperatură cu o rezoluție de 1 mK și o precizie în limitele câtorva zeci de mK.

Prin integrarea tehnologiei de ultimă generație cu un design robust, GHP 456 Titan® stabilește un nou standard în măsurătorile cu Placă Termică Protejată, oferind cercetătorilor și oamenilor de știință fiabilitate și precizie de neegalat în testarea materialelor izolante.

GHP 456 Titan®

Tehnică/Design

• Metodă absolută (nu necesită materiale de calibrare sau de referință)
• Aranjament simetric
• Funcționare complet automatizată

Standarde
Bazat pe standarde precum ISO 8302, ASTM C177, DIN/EN 12667, DIN/EN 12939, etc.

Gama de temperatură medie pentru specimen

• Versiune de temperatură joasă: ‐160°C până la 250°C
• Versiune de temperatură înaltă: ‐160°C până la 600°C

Ambele versiuni necesită răcire cu azot lichid (LN2) pentru intervalul de temperatură sub zero.

Sisteme de răcire

• Azot lichid (LN2): ‐160°C până la 250°C
• Aer comprimat: 50°C până la 300°C
• Răcitor: 20°C până la 85°C

→ Fără răcire activă între 300°C și 600°C.

Dimensiuni ale plăcii

• 300 mm x 300 mm
• Ridicare motorizată a plăcii

Materialul plăcii

• Versiunea de temperatură joasă: Aliaj de aluminiu
• Versiunea de temperatură înaltă: Aliaj de tungsten

Gama de temperatură a plăcii

• Versiune standard: ‐180°C până la 270°C
• Versiune de temperatură înaltă: ‐180°C până la 620°C

Etanșeitate la vid
Proiectat pentru 5 x 10⁻⁴ mbar (0,05 Pa)

Niveluri de presiune definite
Controlate între 0,1 mbar și 100 mbar

Grosimea specimenului

• Până la 100 mm (de obicei 10 … 50 mm)
• Diferență maximă în grosime pentru cele două specimene măsurate: 2%

Atmosferă/Nivel de presiune

• Oxidant până la 300°C
• Inert
• Vid
• Niveluri de presiune definite

Gama de conductivitate termică
0,003 până la 2 W/(m·K)*

Rezistența termică minimă măsurabilă
0,02 m²·K/W*

Acuratețe
De obicei 2%*

Reproductibilitate
De obicei <1%*

Caracteristici software

SmartMode, inclusiv:

• Operare ușoară bazată pe metode (ex: metode definite de utilizator și prestabilite)
• Suport pentru răcire adaptivă controlată
• Generator de rapoarte
• Rezultate care includ incertitudini standard combinate conform GUM**

* În funcție de condițiile de măsurare și proprietățile specimenului
** GUM = Ghid pentru exprimarea incertitudinii de măsurare

GHP 456 Titan® în poziție deschisă.

Eșantioanele sunt plasate între placa fierbinte (1) cu inel de protecție (2) și plăcile reci inferioară (3) și superioară (4), respectiv. De asemenea, sunt prezentate cuptorul secționat în trei părți (5), izolația (6), trecerile (7), dispozitivul de ridicare (8) și conexiunea de gaz (9).
