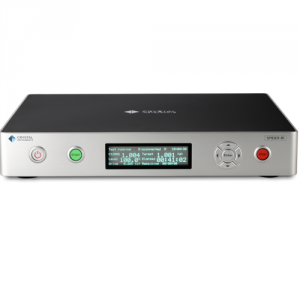

Sistem de control al vibrațiilor Spider-81

Sistem de control al vibrațiilor Spider-81

Sistem de control al vibrațiilor Spider-81

(Controler premium de testare a vibrațiilor)

Sistem de control al vibrațiilor Spider-81, model cu opt canale, scalabil pentru sisteme cu număr mare de canale.

Arhitectură centralizată DSP

Spre deosebire de controlerele de testare la vibrații tradiționale, care se bazează în mare măsură pe un computer extern pentru operare în timp real, Spider-81 este primul controler de vibrații care integrează direct conectivitatea Ethernet sincronizată în timp cu tehnologia DSP încorporată. Această strategie crește considerabil performanța controlului, fiabilitatea sistemului și protecția împotriva erorilor. De asemenea, permite configurarea unui număr mare de canale , fără reducerea performanței sistemului.

Design Hardware de ultimă oră

Controlerele de testare a vibrațiilor Spider-81  au intrări de tensiune, sarcină, TEDS și IEPE ideale pentru măsurarea șocurilor, vibrațiilor și acusticii sau măsurări de tensiune cu caracter general. Memoria internă de tip flash arhivează date de configurare pentru controlul a până la 64 canele simultan, pe lângă arhivarea datelor de analiză în timp real. Canalele de ieșire multiple furnizează diverse forme de undă de ieșire semnal care sunt sincronizate cu frecvența de prelevare la intrare. Un ecran LCD afișează informații privind statusul testării. Sunt utilizate zece conexiuni de monitorizare pe fiecare unitate pentru citirea semnalelor intrărilor și ieșirilor analogice. Porturile I/O digitale încorporate, izolate, și porturile seriale RS-485 permit interfațarea cu alte hardware-uri.

Caracteristici software:

    Controlul vibrațiilor aleatorii – RANDOM

    Controlul vibrațiilor de sinusoidale de baleiaj – SINE

    Controlul clasic al șocurilor – SHOCK

    Transient Time History – TTH

   Time Waveform Replication – TWR

    Aplicația EDM pentru iPad

    Mai multe opțiuni software pentru controlul vibrațiilor

Conectarea simplă la rețea

Conectivitatea Ethernet permite controlerului de testare a vibrațiilor Spider-81 să fie localizat fizic, departe de computerul-gazdă. Această structură distribuită reduce mult zgomotul și interferențele electrice din sistem. Un computer monitorizează și controlează controlere multiple în rețea. Deoarece toate prelucrările de control și înregistrarea datelor sunt executate local, în interiorul controlerului, conexiunea la rețea nu afectează fiabilitatea controlului.

Sincronizarea în timp între controlere de test multiple

Controlerul de testare a vibrațiilor Spider-81 este încorporat în tehnologia de sincronizare în timp IEEE 1588. Controlerele Spider-81 pentru testarea vibrațiilor aflate în aceeași rețea sunt sincronizate cu exactitate de până la 50 ns, ceea ce garantează ±1 grad până la 20 kHz. Cu o asemenea tehnologie unică și transfer de date Ethernet de mare viteză, componentele distribuite în rețea se comportă, cu adevărat, ca un sistem integrat de sine stătător.

Specificații produs:

•     Intrări analogice: 8 conectori BNC per controler Spider-81 pentru testarea vibrațiilor. Controlerele Spider-81 și Spider-80X pot fi dispuse în rețea pentru a forma un sistem de 512 canale. Sarcină, tensiune sau IEPE, unic sau diferențial, cuplu AC sau DC, gamă dinamică 160 dBFS, convertoare A/D 24 biți, domeniu ±20 volți, până la 102.4 kHz fs per canal, 8 BNC conectori per interfață Spider-81.
•     Ieșiri analogice: 2 BNC conectori per unitate, 100 dB gamă dinamică, convertoare D/A 24-biți. ±10 volți
•     Corespondență fază canal: Mai bună de ±1.0 grad până la 20 kHz pentru toate canalele
•     Periferice: 8 DIO izolate; 10 canale de monitorizare, afișaj LCD cu butoane de navigare, RS-485, comutatorul de suspendare contact, butoane de pornire și oprire
•     Dimensiuni: 440 x 66 x 330 mm (lățime x înălțime x adâncime)
•     Greutate: 4.2 kg
•     Putere: Până la 18 wați în timpul funcționării.
•     Conexiuni computer: 100Base-T, conector „mamă” RJ45 care susține conectarea la computer sau la comutatorul de rețea
•     Memorie internă: memorie Flash pentru arhivarea datelor este de 4 GB per unitate
•     Moduri de operare: Conectat la computer sau mod Black Box (Cutie neagră) independent.
