Dispozitiv de măsurare a rugozității SRC, FORM+TEST

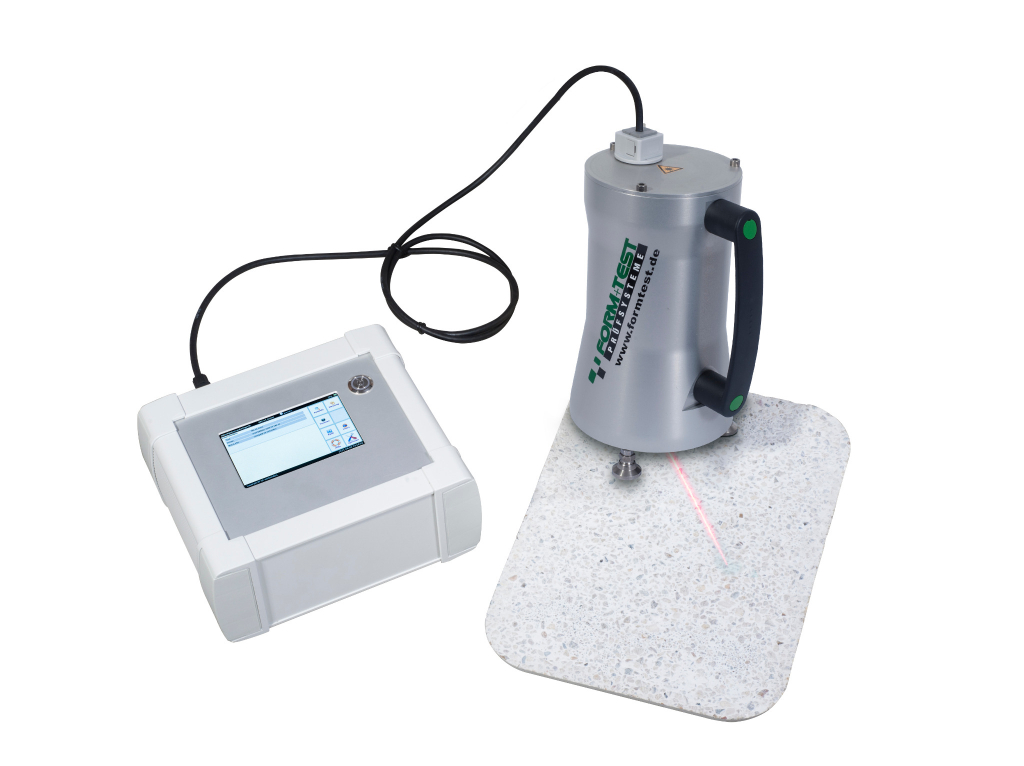

Dispozitiv de măsurare a rugozității SRC

Pentru măsurarea rugozității suprafeței pe fațade, partea inferioară a componentelor, pereții tunelurilor, suprafețele drumurilor, pilonii podurilor etc.

Conform DIN EN ISO 13473-1 și bazat pe ZTV-ING, DAfStb-Rili SIB, DIN EN 1766, DIN EN 13036-1, Directiva pentru repararea clădirilor.

Date tehnice:

• două sisteme de măsurare disponibile (laser punct sau linie)
• măsurători posibile pe suprafețe orientate
• economie considerabilă de timp
• reproductibilitate foarte ridicată
• determinarea materialului prin intermediul software-ului

Unitatea cu laser liniar pentru măsurarea rugozității
Unitatea cu laser punctual pentru măsurarea rugozității

Restaurarea clădirilor
Evaluare cu dispozitiv de măsurare a rugozității SRC
Controler SRC

• carcasă robustă
• operare ușoară prin ecran tactil
• suprafață clar organizată
• potrivit pentru utilizare mobilă
• interfață pentru unitățile laser SRC-LS și SRC-PS
• interfață USB pentru încărcarea bateriei și exportul de date
• cu acumulator

Funcții software:
• calcularea adâncimilor rugozității

RtR_tRt​ conform ZTV-ING, DAfStb-Rili SIB, DIN EN 1766 și DIN EN 13036-1, pe baza corelațiilor
• calcularea adâncimii medii a profilului

MPDMPDMPD conform DIN EN ISO 13473-1 și înălțimea profilului maxim

RpRpRp, adâncimea celei mai mari văi a profilului

RvRvRv, înălțimea maximă a profilului

Rz=Rp+RvRz=Rp+RvRz=Rp+Rv, valoarea medie aritmetică a coordonatelor profilului

RaRaRa conform DIN EN ISO 4287
• determinare fiabilă a cantităților de consum
• controlul secvențial ghidat al procesului de măsurare
• afișaj grafic al profilurilor de suprafață
• corectarea valorilor aberante cauzate de umbre sau reflexii
• exportul datei măsurătorii prin USB
• opțiuni flexibile de evaluare și stocare a datelor
• dimensiuni: 200x240x105 mm
• greutate: 3,8 kg

Cod comandă: T1200

Profil de calibrare
• pentru calibrarea unității laser
• dimensiuni (Lxlxh): 440x145x22 mm

Cod comandă: T1240
