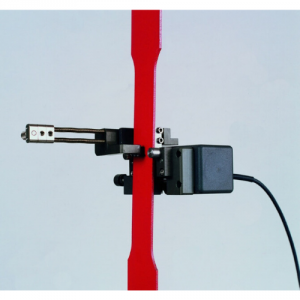

Extensometru transversal cu prindere de epruvetă digiClip
Domeniu de utilizare
Extensometrul ZwickRoell digiClip transversal este conceput pentru determinarea valorii r la metale, conform ASTM E 517 und ISO 10113. Suplimentar pot fi determinate coeficientul Poisson în teste de tracțiune și comportarea de forfecare în planul unui strat în teste de forfecare ±45°(„In-Plane Shear”, IPS) pentru materiale armate cu fibre.
Descriere funcționare
Acest extensometru de contact determină modificarea lățimii unei epruvete cu o linie de măsurare la epruvete metalice, cu lățimea maximă de 25,4 mm și grosimea maximă de 4 mm. Modificarea măsurabilă a lățimii poate fi de maxim 14 mm.
Avantaje și caracteristici
- Acest extensometru poate fi utilizat singur sau în combinație cu multiXtens, makroXtens II sau cu cel cu cursă lungă pentru lungime. Datorită înălțimii sale constructive reduse, el poate fi ușor plasat pe epruvetă între perechile de brațe palpatoare de măsurare a modificării lungimii ale unui alt extenso- metru. Astfel pot fi măsurate combinat modificările lungimii și lățimii epruvetei într-o singură operație.
- Ergonomie optimizată, pentru manevrare cu o mână
- Rezoluție foarte înaltă, de 0,02 μm
- Un suport de atașare la cadrul de testare și un dispo- zitiv de protecție la cădere sunt incluse în livrare.
Date tehnice
- Extensometru digiClip transversal pentru sisteme de testare din seriile AllroundLine sau zwickiLine
- Cu o linie de măsurare fixă
|
Cursă de măsurare: Reglarea 1 Reglarea 2 |
8,5 … 20 13,5 … 25,4 |
mm mm |
|
De unde rezultă: |
||
|
la lățime epruvetă 10 mm |
1,5 |
mm |
|
la lățime epruvetă 15 mm |
6,5 |
mm |
|
la lățime epruvetă 20 und 25,4 mm |
11,5 |
mm |
|
Dimensiuni secțiuni transversale epruvete: plate (L x l) |
până la 6 x 10 … 25 |
mm |
|
Rezoluție |
0,02 |
μm |
|
Precizie |
Clasa 0,5 |
conf. EN ISO 9513 |
|
Înălțime constructivă |
42 |
mm |
|
Greutate, ca. |
115 |
g |
|
Temperatură ambiantă |
+10 … +35 |
°C |
|
Culoare carcasă |
RAL 7011 |
|
