GHP – Metoda absolută pentru testarea materialelor de izolație

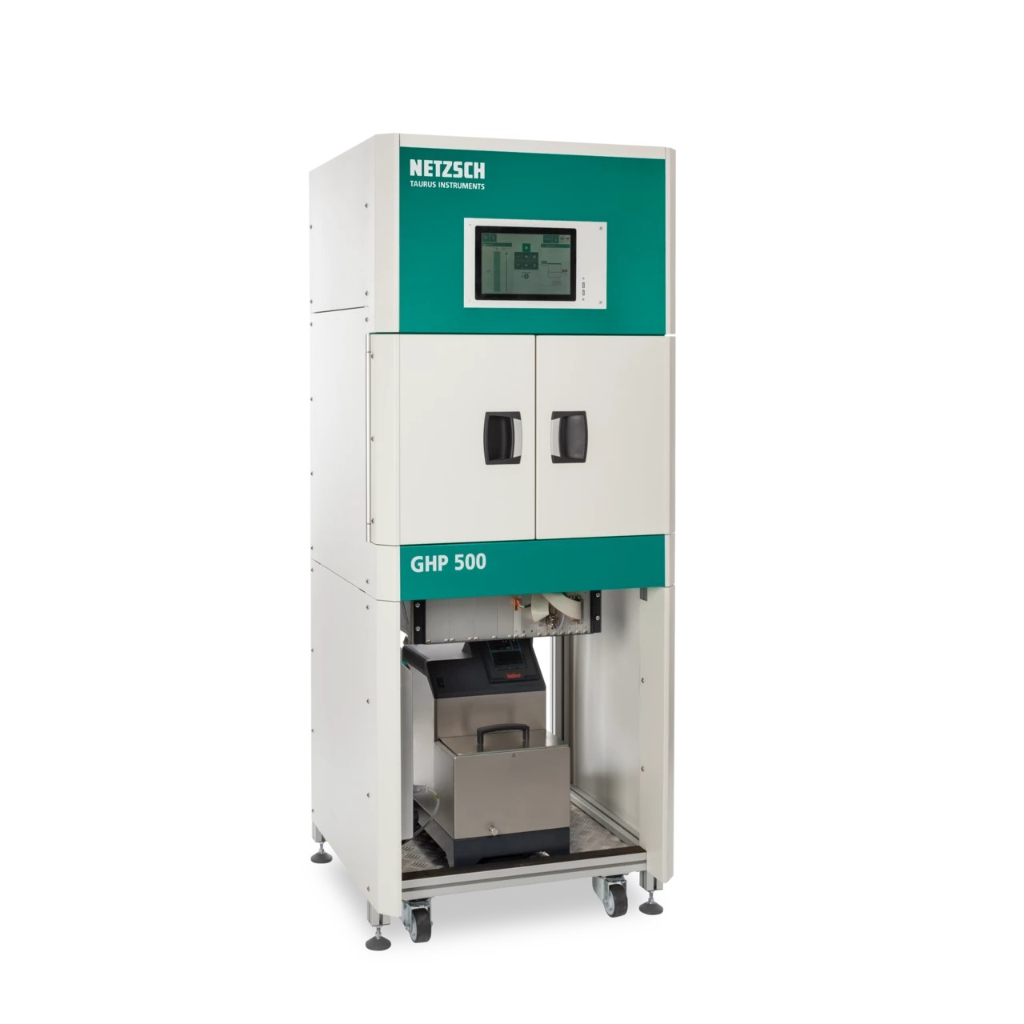

Dispozitivele de măsurare din seria GHP 500 sunt aparate robuste, de tip dulap, care sunt deosebit de potrivite pentru testarea probelor mai groase. Datorită computerului integrat de tip single board (SBC) cu sistem de operare Windows, software-ului Lambda și afișajului tactil color de înaltă rezoluție, dispozitivele sunt foarte ușor de utilizat.

Numerose interfețe, cum ar fi RS232, USB și Ethernet Gigabit, permit conectivitatea la dispozitive periferice și permit transferul rapid și convenabil de date. Conectarea la un PC extern permite evaluarea extinsă a rezultatelor testelor și imprimarea rapoartelor de testare.

 Caracteristici:

•     Conductivitate termică mare: intervalul de măsurare a conductivității termice până la 2,0 W/(m-K) – în funcție de material și de grosime
•     Cameră de testare protejată complet izolată, proiectată pentru probe cu o grosime de până la 200 mm
•     Disponibilă ca metodă de măsurare cu 1 sau 2 epruvete în conformitate cu ISO 8302 (capitolul 1.6.2)
•     Schimbare ușoară a epruvetelor din față ∙ Măsurare digitală integrată a grosimii epruvetelor și a presiunii epruvetelor
•     Ridicare motorizată a plăcii superioare
•     Ghidarea operatorului prin intermediul ecranului tactil  prin software intuitiv
•     Capacitate de rețea
•     Control, achiziție de date și procesare de date prin intermediul unui PC extern și al software-ului Lambda (opțional)
•     Dimensiuni variabile ale plăcilor de încălzire; suprafață de încălzire de la 100 mm x 100 mm până la 300 mm x 300 mm
•     Zone de măsurare de formă pătrată sau dreptunghiulară
•     Plăcile reci și camera de protecție sunt controlate de sistemele de răcire

•     1x 15 mm până la 200 mm (metoda de măsurare cu un singur specimen)
•     2x 15 mm până la 100 mm (metoda de măsurare cu 2 specimene)

Interval de temperatură

•     Placa de răcire: -15°C la 60°C
•     Placă de încălzire: -5°C la 70°C

Funcționare

Placa caldă și inelul de protecție sunt așezate între două probe din același material și cu o grosime aproximativ egală, d. Plăcile reci sunt amplasate deasupra și dedesubtul probelor. Toate temperaturile plăcilor sunt controlate astfel încât să se stabilească o diferență de temperatură bine definită, selectabilă de utilizator, ΔT, între plăcile calde și cele reci – și astfel, pe grosimea probei. Inelul de protecție este menținut exact la temperatura plăcii calde pentru a minimiza pierderile de căldură laterale.
