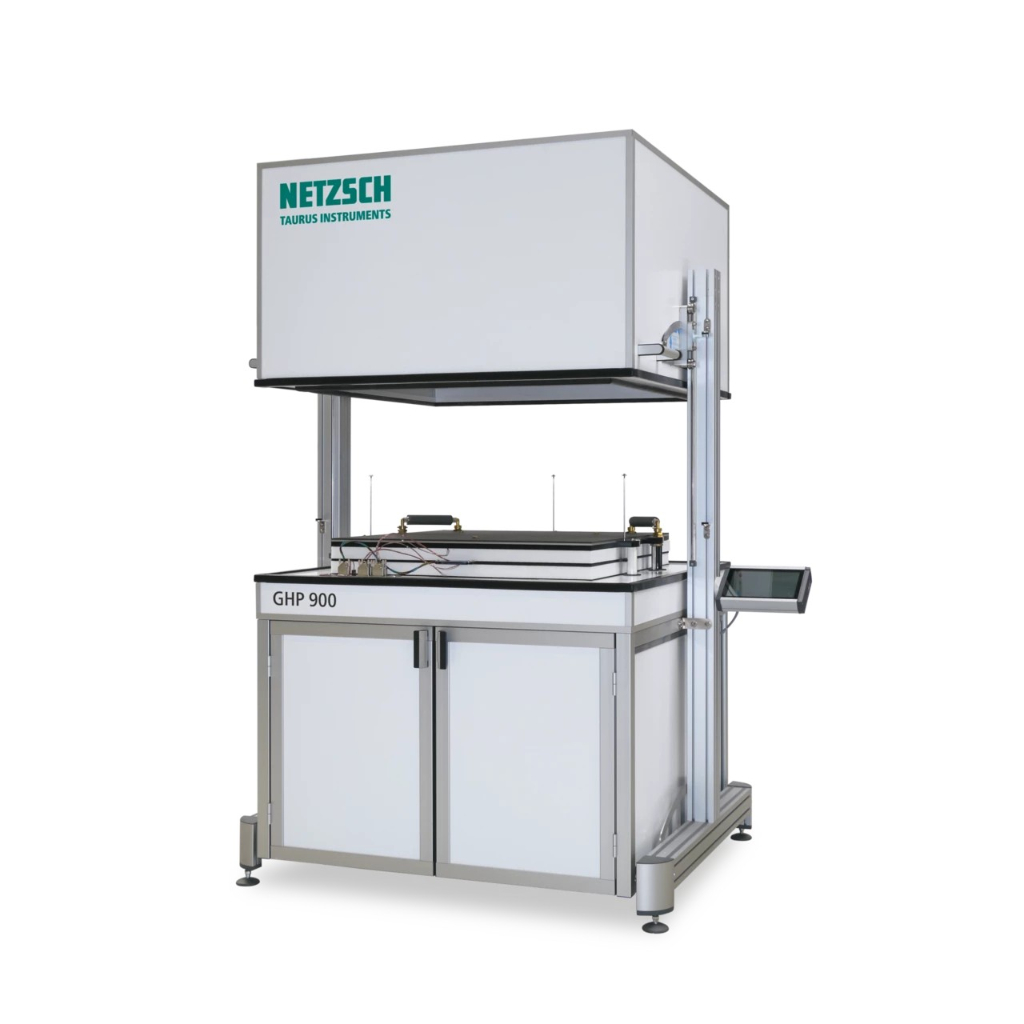

GHP 900 instrument cu metodă de măsurare absolută conceput pentru cercetare și dezvoltare, cu plăci de încălzire personalizate , Netzsch

GHP 900-metoda absolută pentru testarea materialelor de izolație

Dispozitivele de măsurare din seria GHP 900, care sunt special concepute pentru probe mai groase cu o densitate brută mare, sunt potrivite pentru o gamă largă de aplicații. Designul dispozitivului permite inserarea probelor în camera de testare din orice parte. Acest lucru permite introducerea probelor grele și complexe fără a deteriora plăcile de măsurare. Achiziția de date și controlul dispozitivului sunt gestionate de dispozitivul desktop Lambda Control extern, împreună cu un PC cu sistem de operare Windows și software Lambda.

Toate caracteristicile pe scurt

• Conductivitate termică mare: Conductivitatea termică (λ cu unitatea W/(m•K)) descrie transportul energiei – sub formă de căldură – printr-un corp de masă ca rezultat al unui gradient de temperatură (vezi fig. 1). Conform celei de-a doua legi a termodinamicii, căldura curge întotdeauna în direcția temperaturii mai scăzute. Intervalul de măsurare a conductivității termice este de până la 2.0 W/(m·K).
• Cameră de testare complet izolată: proiectată pentru probe cu o grosime de până la 260 mm.
• Disponibilă ca metodă de măsurare pentru 1 sau 2 probe conform ISO 8302 (capitolul 1.6.2).
• Schimbare ușoară a probei din orice parte.
• Măsurare digitală integrată a grosimii probei și a presiunii acesteia.
• Ridicare motorizată a plăcii superioare.
• Capacitate de rețea.
• Control, achiziție de date și procesare a datelor prin PC extern și software Lambda.
• Dimensiuni variabile ale plăcilor de încălzire; zona de încălzire de la 200 mm x 200 mm până la 500 mm x 500 mm.
• Zone pătrate sau dreptunghiulare pentru o varietate de dimensiuni ale probelor.
• Plăcile reci și camera protejată sunt controlate de sisteme de răcire.

GHP 900

• Interval de măsurare: 0.005 până la 2.0 W/(m·K), în funcție de material și grosime.
• Dimensiunea probei (L x W): 900 mm x 900 mm, variabilă, conform dimensiunii plăcii calde: de la 200 mm x 200 mm până la 500 mm x 500 mm.
• Grosimea probei (H):
  • 1x 15 mm până la 280 mm (metoda de măsurare pentru 1 probă).
  • 2x 15 mm până la 140 mm (metoda de măsurare pentru 2 probe).
• Interval de temperatură:
  • Placă rece: -10°C până la 60°C.
  • Placă caldă: -0°C până la 70°C.
• Interfață: 1x RS 232, 1x Ethernet Gigabit.
• Dimensiuni (H x W x D): 233 cm x 146 cm x 126 cm (capac deschis).
• Alimentare: 110 V până la 230 V, 50/60 Hz.
• Greutate: 278 kg

Funcționare

Placa caldă și inelul de protecție sunt așezate între două probe din același material și cu o grosime aproximativ egală, d. Plăcile reci sunt amplasate deasupra și dedesubtul probelor. Toate temperaturile plăcilor sunt controlate astfel încât să se stabilească o diferență de temperatură bine definită, selectabilă de utilizator, ΔT, între plăcile calde și cele reci – și astfel, pe grosimea probei. Inelul de protecție este menținut exact la temperatura plăcii calde pentru a minimiza pierderile de căldură laterale.
