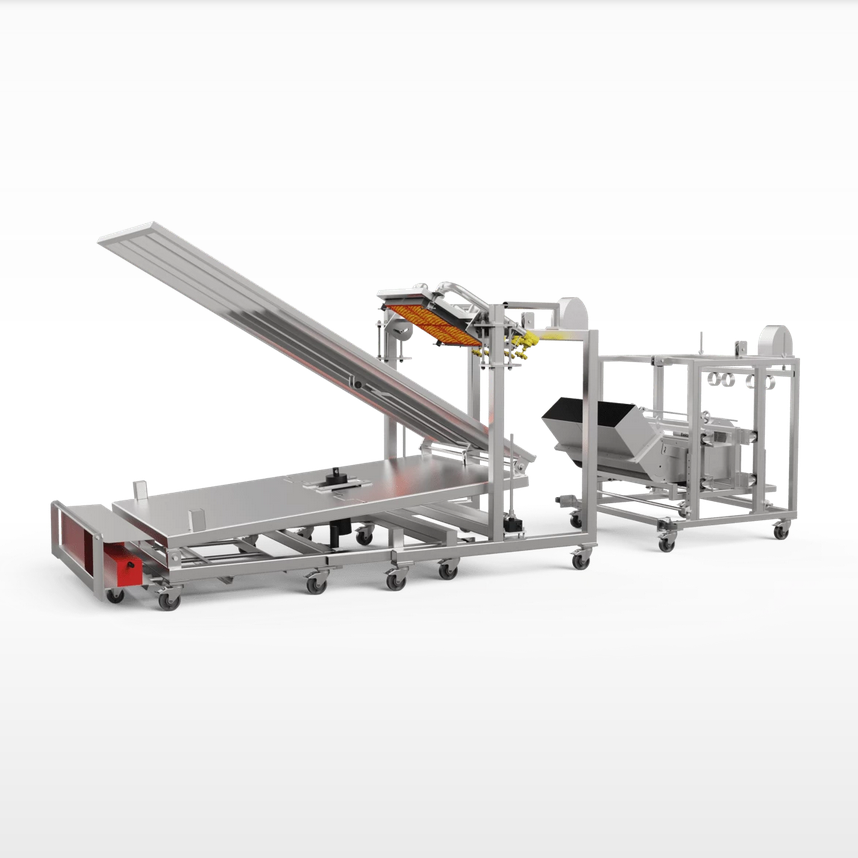

TDP T3-Sistem pentru determinarea performanței acoperișurilor expuse la foc extern, Netzsch
TDP T3- Pentru determinarea performanței acoperișurilor expuse la foc extern
Caracteristici principale
-
Test 3, care încorporează dispozitive incendiare, vânt și căldură radiantă suplimentară, conform DIN CEN/TS 1187
Standardul DIN CEN/TS 1187 specifică patru metode de testare pentru determinarea comportamentului la foc al acoperișurilor expuse la incendii externe. TDP T3 permite testarea conform metodei de testare 3.
Metoda de testare 3 evaluează:
-
Răspândirea focului pe suprafața acoperișului
-
Răspândirea focului în structura acoperișului
-
Penetrarea acoperișului de către foc și
-
Apariția/căderea de material arzând sau topit
Testarea structurilor de acoperiș multistrat în condiții de mediu realiste
Din perspectiva protecției la incendiu, acoperișurile ar trebui considerate un sistem. În anumite țări, pe lângă clasificarea comportamentului la foc al componentelor individuale utilizate, trebuie evaluat și comportamentul la foc al întregii structuri de acoperiș.*
TDP T3 măsoară eșantioane reprezentative pentru ansamblul acoperișului în ceea ce privește tipul și numărul de straturi, incluzând straturile izolatoare termice existente, barierele de vapori etc.
Eșantioanele cu o lățime minimă de 1,2 m și o lungime minimă de 3 m sunt testate.
Pentru a efectua un test conform metodei de testare 3, este necesară utilizarea unui dispozitiv de generare a vântului și a unui radiator radiant, pe lângă dispozitivele incendiare formate dintr-o construcție de acoperiș. TDP T3 este echipat cu un dispozitiv de vânt, care permite setarea unui flux de aer definit, paralel cu eșantionul. Radiatorul termic montat deasupra asigură o distribuție simetrică a fluxului de căldură pe suprafața eșantionului, oferind condiții realiste pentru investigarea comportamentului la foc al structurii acoperișului.
Suportul de eșantion înclinat permite testarea pantelor specifice ale acoperișului. Baza mobilă a dispozitivului de vânt permite poziționarea la distanța corectă față de eșantion. Radiatorul radiant al TDP T3 este atașat de cadrul standului de testare și poate fi ajustat pe înălțime pentru a seta distanța necesară față de eșantion.
Componente tehnice:
-
Cadru de bază mobil din oțel inoxidabil și sistem de cărucioare pentru panoul radiatorului și suportul de eșantion
-
Construcții solide din grinzi de oțel, cu mecanism de rotație pentru panoul radiatorului
-
Radiator de înaltă calitate, format din 4 elemente radiante pătrate individuale, fiecare de 300 mm x 300 mm, rezistent la căldură până la 900°C, montat pe un cadru înclinabil la 45° cu înălțime ajustabilă și echipat cu patru electrozi de aprindere
-
Alimentare cu gaz pentru panoul radiant prin unitatea de măsurare și control
-
Cadru mobil separat pentru generatorul de vânt și traseul furtunului de gaz
-
Ventilator integrat pentru simularea vântului necesar pentru testul T3
-
Unitate de măsurare și control cu afișaj tactil intuitiv pentru o ghidare ușoară a utilizatorului
-
Toate componentele pot fi controlate individual și manual în orice moment
-
Accesorii utile pentru calibrarea dispozitivului de testare a incendiilor pe acoperiș sunt incluse în livrare
Specificații
-
Metoda de măsurare: Determinarea performanței acoperișurilor expuse la foc extern – Test 3, cu expunere la dispozitive incendiare, vânt și căldură radiantă suplimentară, conform DIN CEN/TS 1187
-
Unitate de încălzire: Panou radiant, încadrat de oțel inoxidabil; dimensiuni exterioare (L x H) 750 mm x 750 mm, format din patru elemente radiante pătrate individuale, fiecare de 300 mm x 300 mm, alimentat cu propan, echipat cu patru electrozi de aprindere
-
Suport pentru eșantion: Cadru de eșantion înclinabil, oțel inoxidabil; (L x H) 1500 mm x 3000 mm, montat pe căruciorul suportului de eșantion, cadru ajustabil manual, hidraulic, pentru reglarea continuă a unghiului de înclinare al eșantionului (0-50 °)
