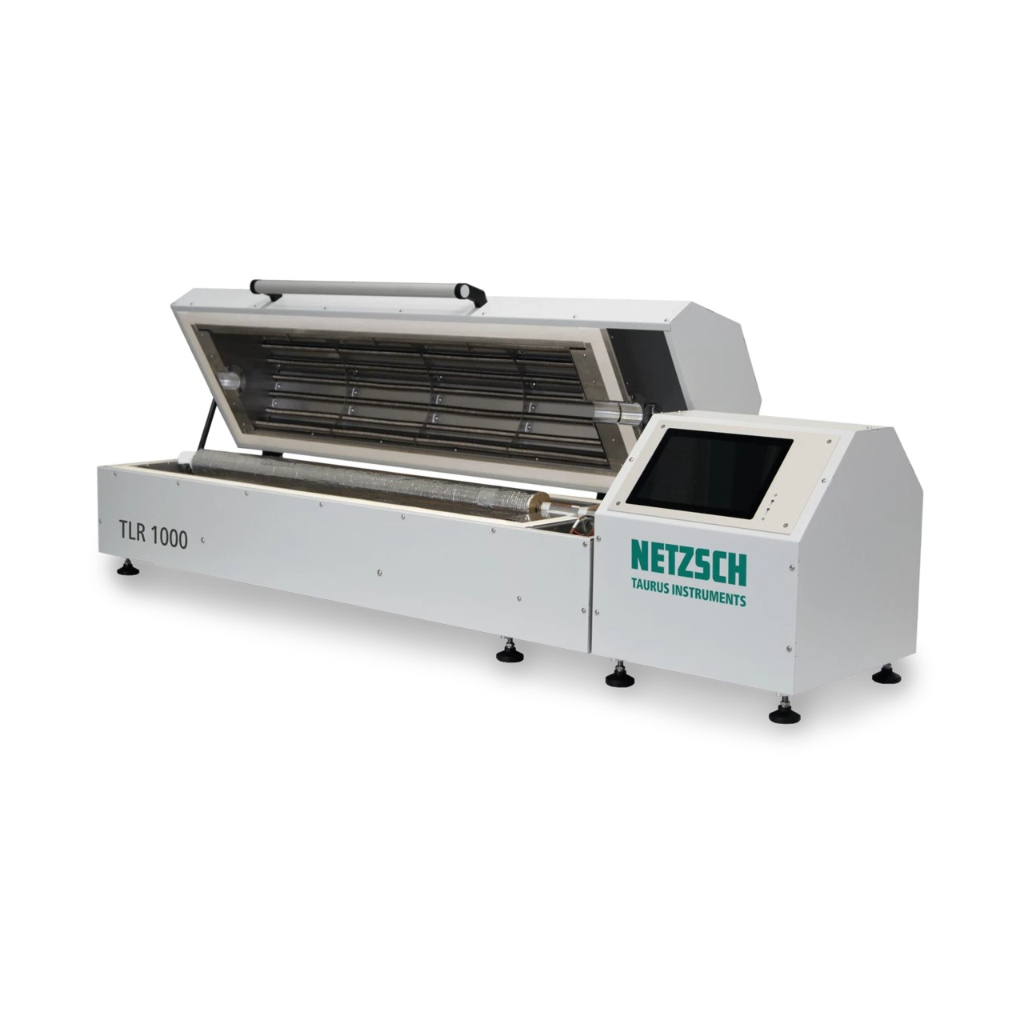

TLR 1000- Dispozitiv pentru determinarea conductivității termice a izolațiilor pentru țevi , Netzsch
Metoda absolută pentru determinarea conductivității termice a izolațiilor pentru țevi
Utilizarea materialelor de izolare și de construcție cu o valoare scăzută a conductivității termice contribuie semnificativ la protejarea mediului. Atunci când mediile (gaze sau lichide) sunt transferate prin conducte, orice energie termică generată trebuie împiedicată să se disipeze în mediul înconjurător. Pentru aceasta este necesară o izolație eficientă a țevilor.
Conductivitatea termică (Lambda, λ) este proprietatea care indică abilitatea unui material de a conduce căldura și este exprimată în W/(m·K). Cu cât conductivitatea termică a unui material este mai mică, cu atât proprietățile sale izolatoare sunt mai bune. NETZSCH TAURUS Instruments GmbH produce în principal dispozitive pentru măsurarea conductivității termice, precum și echipamente de testare la foc. Acestea includ plăci fierbinți cu invelis protector, HFM (măsurători de flux termic) și dispozitive cu ”țeavă fierbinte cu invelis protector” pentru măsurarea conductivității termice a materialelor de construcție și de izolare.
Metoda ”Țeavă fierbinte cu inveliș termo-protector” este o tehnică precisă și de încredere pentru determinarea conductivității termice a izolațiilor pentru țevi. Aceasta funcționează prin simularea condițiilor reale în care izolația ar opera. O țeavă este încălzită uniform de un element de încălzire electric intern, iar țeava este, de obicei, realizată dintr-un material cu o conductivitate termică ridicată pentru a asigura o distribuție uniformă a căldurii.
În jurul țevii încălzite central, se află un element de încălzire protector (guard heater) a cărui scop este de a minimiza pierderile de căldură și de a asigura că toată căldura trece prin materialul izolant. Această configurare ajută la menținerea unui flux de căldură unidirecțional, esențial pentru măsurători precise. Materialul izolant, a cărui conductivitate termică urmează să fie măsurată, este înfășurat în jurul țevii încălzite.
Sistemul este lăsat să ajungă la o stare de echilibru, în care temperatura rămâne constantă în timp. Acest lucru asigură că transferul de căldură prin materialul izolant este stabil și poate fi măsurat cu precizie. Termocuplele sau alți senzori de temperatură sunt amplasați în diferite puncte de pe țeavă și în interiorul izolației pentru a măsura gradientul de temperatură. Cunoscând puterea de intrare a elementului de încălzire, temperaturile la diferite puncte și dimensiunile configurației, fluxul de căldură prin izolație poate fi calculat cu acuratețe.
Toate caracteristicile pe scurt
- Cameră de test complet izolată, concepută pentru probe tubulare cu diametrul de până la 220 mm
- Țeavă de test de referință disponibilă opțional
- Schimbare ușoară a probei de sus
- Precizie de măsurare care depășește standardul (DIN EN ISO 8497) datorită celor 16 senzori de temperatură și celor două lanțuri termice între tubul de măsurare și cel de protecție
- Ghidare pentru operator prin afișaj tactil cu control intuitiv prin software
- Capacitate de rețea
- Control, achiziție de date și procesare prin PC extern (sistem de operare Windows) și software Lambda (opțional) pentru evaluare completă și tipărirea protocoalelor de măsurare
- Numeroase interfețe, cum ar fi RS232, USB și Ethernet Gigabit
- Măsurare complet automatizată
- Dimensiuni variabile ale țevii fierbinți; diametrul interior al țevii între 18 și 89 mm
- Cameră protejată, temperată prin sistemul de răcire
- Țeavă de test de referință din lână de piatră cu certificat de calibrare din fabrică
- Țevi fierbinți cu interval de temperatură extins
TLR 1000
- Interval de măsurare: 0,001 W/(m·K) până la 0,25 W/(m·K)
- Diametrul probei:
- Interior: 18 mm până la 89 mm
- Exterior: 30 mm până la 220 mm
- Interval de temperatură:
- Cameră de test: -15°C până la 140°C
- Țeavă fierbinte: 0°C* până la 200°C
- Interfață: 1x RS 232, 1x Ethernet Gigabit, USB
- Dimensiuni (Î x L x A): 45 cm x 1850 cm x 50 cm
- Alimentare: 110 V până la 230 V, 50/60 Hz
- Greutate: 118 kg
