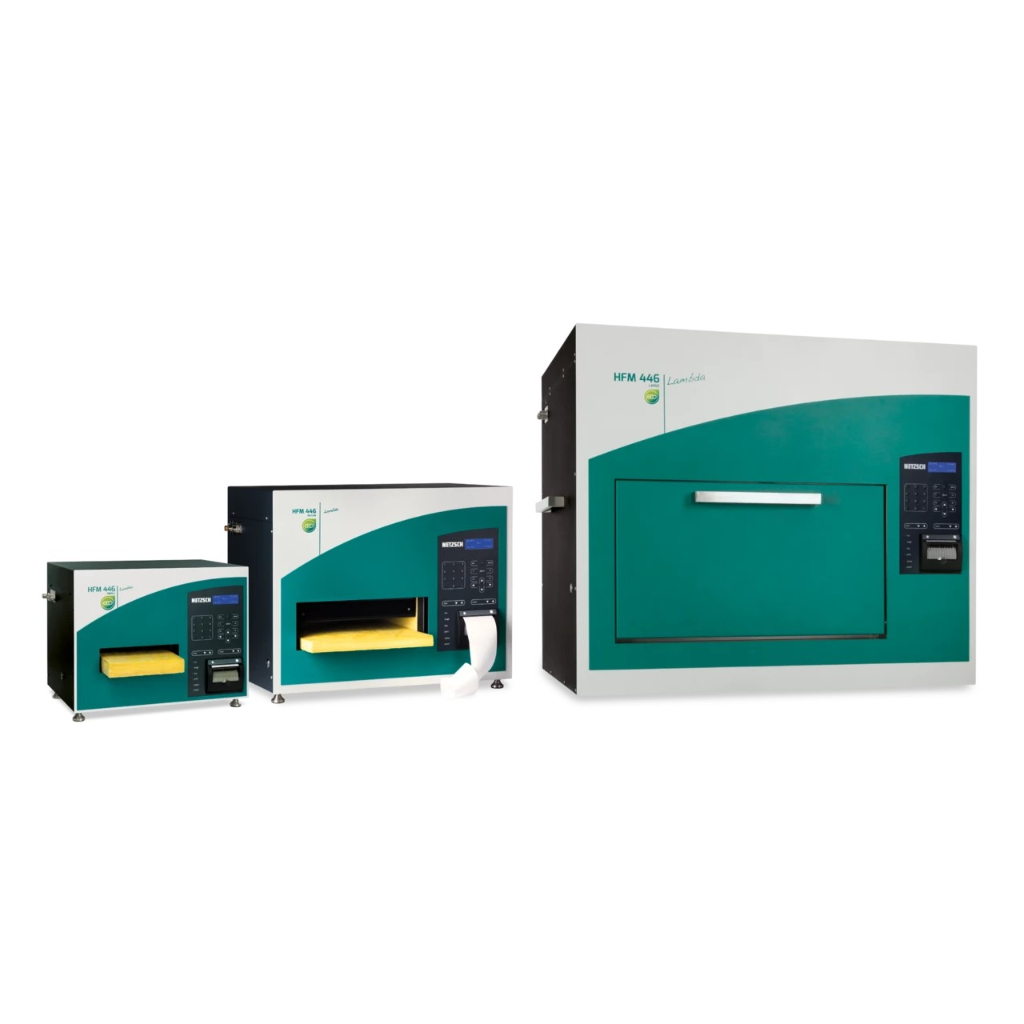

Analizor conductivitate termica HFM 446 Lambda Eco-Line
Analizor conductivitate termica HFM 446 Lambda Eco-Line
Debitmetru de căldură
Economisirea și utilizarea eficientă a energiei
Niciodată până acum subiectul economisirii și utilizării eficiente a energiei nu a atras atât de multă atenție în economie și politică de pe tot globul precum o face astăzi. Eforturile de cercetare și dezvoltare din industrie și mediul academic din întreaga lume abordează subiecte care contribuie la economisirea energiei sau la generarea de energie din resurse alternative.
Există un potențial enorm, mai ales în domeniile materialelor de izolare și izolarea termică eficientă a clădirilor rezidențiale și comerciale. Prin urmare, este cu atât mai important ca materialele izolante să poată fi fabricate cu un nivel ridicat și constant de calitate și aduse pe piață sub control strict al caracteristicilor lor de performanță.
Există numeroase standarde și linii directoare la care sunt supuse aceste produse pentru a garanta cu adevărat aceste proprietăți pentru cantitățile uriașe de materiale izolante produse la nivel mondial.
Cea mai recentă versiune a noastră, HFM 446 Lambda Eco-Line, se asigură, de asemenea, că se lucrează la cel mai înalt nivel de eficiență energetică atunci când se măsoară conductibilitatea termică.
Parametrul materialului Conductivitate termică
Cel mai important rol îl joacă aici parametrul materialului conductivitatea termică (cantitatea de căldură pe secundă care curge printr-un strat de material cu o grosime de 1 metru și o suprafață de 1 m² când diferența de temperatură este de 1 K). Cu cât stratul de material prin care curge căldura este mai gros, cu atât rezistența termică (Valoare R) pe care o prezintă stratul de material la cantitatea de căldură de transportat este mai mare. Valoarea reciprocă a rezistenței termice este transmisia termică (Valoare U), specificată de obicei pentru componentele structurale.
Indiferent dacă este pentru polistiren expandat (EPS), polistiren extrudat (XPS), spumă rigidă PU, vată minerală, perlit umflat sau spumă de sticlă, plută, lână sau materiale din fibre naturale – indiferent dacă pentru materiale de construcție care conțin materiale cu schimbare de fază, aerogeluri, beton, ipsos sau polimeri sau chiar materiale de izolare de înaltă performanță, cum ar fi panourile de izolație în vid (VIP) – noul HFM 446 Lambda Eco-Line prezintă o nouă metodă standardizată de măsurare a conductibilității termice a conductibilității termice care este la fel de aplicabilă în cercetare și dezvoltare și în calitate asigurare.
Un gradient de temperatură este stabilit între două plăci prin materialul de măsurat. Prin intermediul a doi senzori de debit de căldură extrem de precisi din plăci, este măsurat fluxul de căldură în material și, respectiv, din material. Daca se atinge starea de echilibru a sistemului si debitul de caldura este constant, conductivitatea termica poate fi calculata cu ajutorul ecuatiei Fourier atata timp cat se cunosc aria de masura si grosimea probei.
Beneficii
Măsurători de conductivitate termică
Pe materiale izolante, polimeri, materiale cu schimbare de fază, aerogeluri, materiale nețesute și multe altele (nu cu HFM Large)
Pe baza standardelor
ASTM C518
ISO 8301
DIN EN 12664 (nu HFM Large)
DIN EN 12667
JIS A1412
Două moduri de măsurare
Conectat cu un computer și cu noul software SmartMode de neegalat
Utilizare simplă a instrumentului autonom cu imprimantă integrată
Configurare ușoară și rapidă
Etalonat din fabrică cu materiale de referință certificate (NIST SRM 1450d)
Măsurători rapide
Măsurători cu până la 40% mai rapide decât versiunile anterioare
Noul mod Eco
pentru un consum redus de energie
Cele mai bune condiții de testare
Camera de testare închisă minimizează influența mediului și reduce riscurile de condens
Măsurarea inovatoare a grosimii probei și a paralelismului
Prin inclinometru cu două axe
Debit ridicat
Schimbarea rapidă a probei datorită mișcării motorizate a plăcii și a ușii minimizează perturbările asupra temperaturii plăcilor
De la conductivitățile inferioare la cele superioare
Utilizarea termocuplurilor externe extinde domeniul de conductivitate termică la un nivel mai înalt
Caracteristica Drive-to-thickness”
Sarcină externă variabilă pentru măsurători precise pe materiale compresibile și, prin urmare densitatea materialelor compresibile
Precizie crescută
Posibilitatea de a combina calibrări ale fluxului de căldură unic folosind HFT (Heat Flux Transducer) MultiCalibration
Fără pierdere de timp
Documentație completă QA, inclusiv calculul Lambda 90/90 și determinarea conductivității termice echivalente la doar un clic distanță
Respectarea standardelor este ușoară
cu managementul configurației stabilității
Manevrare îmbunătățită a instrumentelor
prin noua interfață cu utilizatorul
Funcționează peste tot pentru toată lumea
Sisteme de operare multiple – mai multe limbi
Măsurarea capacității termice specifice (cp)
Bazat pe metoda pasului
Date tehnice
Sistem de răcire
Extern; punct de referință constant al temperaturii în intervalul de temperatură al plăcii
Sistem etanș la aer
Compartiment pentru probe cu posibilitatea introducerii gazului de purjare
Rezolutie termocuplu
± 0,01°C
Tip:
Stand-alone, cu imprimantă integrată
Placa motorizata:
da
Interval de conductivitate termica:
Mic: 0,007 până la 2,0 W/(m·K)
Mediu: 0,002 până la 2,0 W/(m·K)
Mare: 0,001 până la 0,5 W/(m·K)
Mici și mijlocii: 2,0 W/(m·K) realizabil cu kit de instrumentare opțional, recomandat pentru materiale dure și cele cu conductivitate termică mai mare. formă de căldură – printr-un corp de masă ca rezultat al unui gradient de temperatură (vezi fig. 1). Conform celei de-a doua legi a termodinamicii, căldura curge întotdeauna în direcția temperaturii inferioare.conductivitatea termică
Precizie: ± 1% până la 2%
Repetabilitate: ±0,25%
Reproductibilitate: ± 0,5%
→ Toate datele de performanță sunt verificate cu NIST SRM 1450 D (grosime 25 mm)
Controlul temperaturii plăcii:
Sistemul Peltier
Mișcarea plăcii:
Motorizat
Termocupluri cu plăci:
Trei termocupluri pe fiecare placă, tip K (două termocupluri suplimentare cu kit de instrumentare)
Număr de puncte de referință:
Până la 99
Dimensiuni specimen:
Mic: 203 mm x 203 mm x 51 mm
Mediu: 305 mm x 305 mm x 105 mm
Mare: 611 mm x 611 mm x 200 mm
Sarcină/forță de contact variabilă:
Mic: 0 până la 854 N (21 kPa pe 203 x 203 mm²)
Mediu: 0 până la 1930 N (21 kPa pe 305 x 305 mm²)
Mare: 0 până la 1900 N (5 kPa pe 611 x 611 mm²)
Control precis al sarcinii și posibilitatea de a varia Densitatea Densitatea masei este definită ca raportul dintre masă și volum. densitatea materialelor compresibile; presiunea de contact calculată de software pe baza semnalului senzorului de sarcină
Determinarea grosimii:
Măsurarea automată a grosimii medii a probei
Determinarea grosimii în patru colțuri prin inclinometru
Conformitatea cu suprafețele probelor neparalele
Caracteristici software:
SmartMode (inclusiv Autocalibrare, generare de rapoarte, export de date, vrăjitori, metode utilizator, parametri predefiniti ai instrumentului, parametri definiți de utilizator, determinarea Cp etc.
Stocarea si restaurarea fisierelor de calibrare si masurare
Raport λ90/90
Graficul temperaturilor medii ale plăcilor și al conductibilității termice.valorile conductibilității termice
Monitorizarea semnalului traductorului de flux de căldură
Crearea/selectarea configurațiilor pentru funcționare autonomă (fără PC)
Date tehnice
|
HFM 446 Lambda Series |
|
|
Standarde |
ASTM C518, ISO 8301, JIS A1412, DIN EN 12667, DIN EN 12664* |
|
Tip |
De sine statator cu imprimanta integrată Mic 0.007 to 2 W/(m-K)**
Medium: 0.002 to 2 W/(m-K)**
Mare: 0.001 to 0.5 W/(m-K)**
Mic si Medium: 2.0 W/(m-K) realizabil cu kit de instrumente opțional, recomandat pentru materiale dure si cele cu conductivitate termica mai mare
|
|
Interval de conductivitate termică
|
Date de performanță:
• Precizie: ± 1% până la 2%
• Repetabilitate: ± 0,25 %
• Reproductibilitate: ± 0,5%
^ Toate datele de performanță sunt verificate cu NIST SRM 1450 D (grosime 25 mm)
|
|
Interval de temperatură al plăcii
Sistem etanș la aer
Traductor de flux de căldură pentru zona de măsurare
Sistem de răcire
Controlul temperaturii plăcii
Miscarea plăcii
|
-20°C până la 90°C, opțional pentru HFM 446 Lambda Mediu: -30° până la 90°C
Compartiment pentru probe cu posibilitatea introducerii gazului de purjare
Micl/Medium: 102 mm x 102 mm
Mare: 254 mm x 254 mm
Extern; punct de referință constant al temperaturii în intervalul de temperatură al plăcii
Sistemul Peltier
Motorizată |
|
Termocuplu cu plăci
|
Trei termocupluri pe fiecare placă, tip K (două termocupluri suplimentare cu kit de instrumentare)
|
|
Rezolutie termocuplu
Nr puncte de referință
|
± 0.01°C
Pâna la 99 |
|
Marimea probelor (max.)
|
Mic: 203 mm x 203 mm x 51 mm
∙Mediu: 305 mm x 305 mm x 105 mm
∙Mare: 611 mm x 611 mm x 200 mm
|
|
Sarcină/forță de contact variabilă
|
Mic: 0 până la 854 N (21 kPa pe 203 x 203 mm²)
∙Mediu: 0 până la 1930 N (21 kPa pe 305 x 305 mm²)
∙Mare: 0 până la 1900 N (5 kPa pe 611 x 611 mm2)
∙Reglarea controlată de forță a forței de contact sau a grosimii dorite și deci densitatea, a materialelor compresibile
|
|
Determinarea grosimii
|
∙Măsurarea automată a grosimii medii a probei
∙Determinarea grosimii în patru colțuri prin inclinometru
∙Respectarea suprafețelor probelor neparalele
|
|
Caracteristici software
|
∙SmartMode (inclusiv Autocalibrare, generare de rapoarte, export de date, wizards,metode de utilizator, parametri predefiniti definibili de utilizator, parametri definiți de utilizator,determinarea cp etc.)
∙Depozitarea și restaurarea fișierelor de calibrare și măsurare
∙Raport ∙λ90/90
∙Grafic al plăcilor/temperaturile medii și valorile conductibilității termice
∙Monitorizarea semnalului traductorului de flux de căldură
∙Crearea/selectarea configurațiilor pentru funcționare autonomă (fără PC)
|
