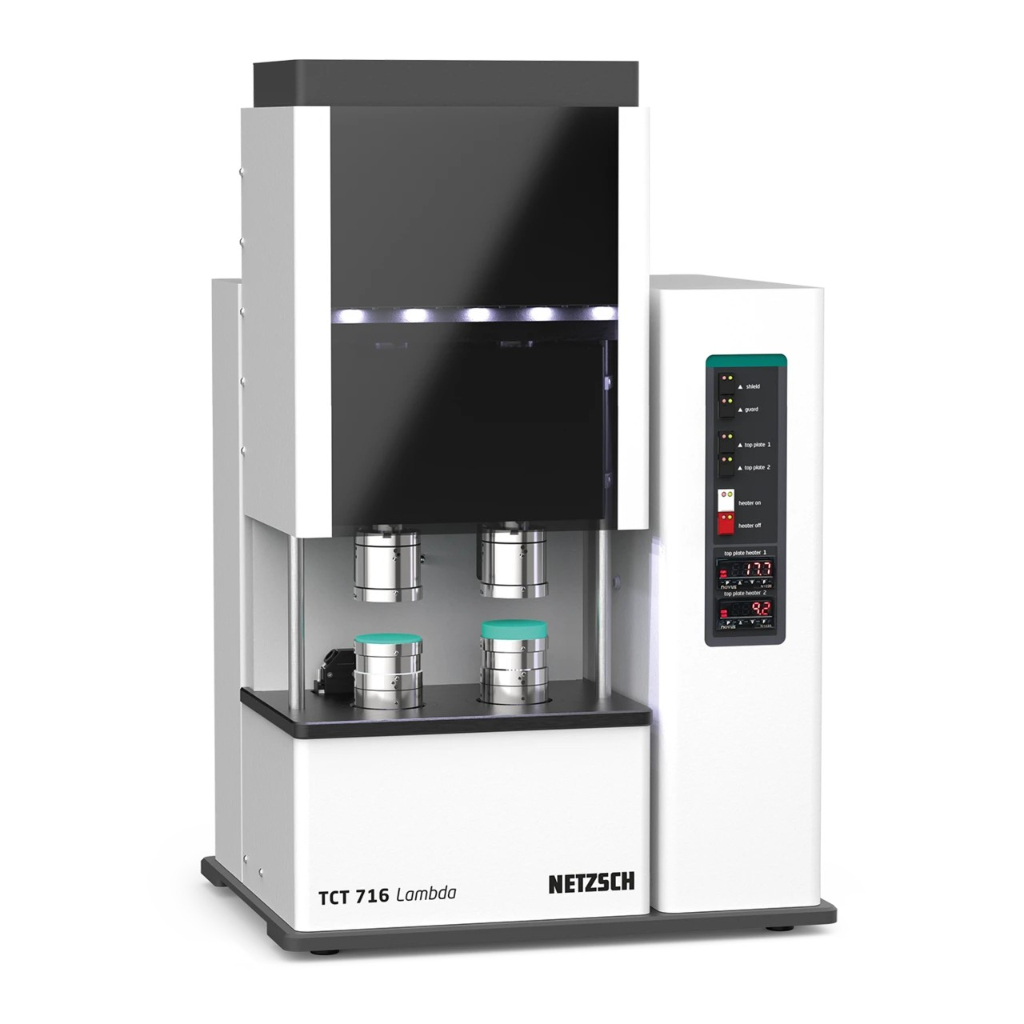

TCT 716 Lambda tester de conductivitate termică, Netzsch

TCT 716 Lambda tester de conductivitate termică, Netzsch

TCT 716 Lambda – Între metode clasice de măsurare a fluxului termic și analizatori Laser Flash

TCT 716 Lambda oferă capacitatea de a analiza probe cu dimensiuni optime: mai mici decât HFM convențional și mai mari decât LFA. Acest lucru permite investigarea materialelor omogene și neomogene cu valori ale conductivității termice care variază de la scăzute la medii, de exemplu polimeri, compozite, sticlă, ceramică, unele metale etc.

Designul robust al testerului de conductivitate termică TCT 716 Lambda permite o utilizare ușoară și necomplicată a software-ului și hardware-ului. Contorul de flux termic protejat (GHFM) este complet controlat prin software, inclusiv temperatura medie și forța aplicată. De asemenea, software-ul permite un număr nelimitat de pași în ciclurile de testare pentru performanță optimă.

Acest GHFM dispune de o structură de testare pe partea stângă și pe partea dreaptă, care permite testarea unei singure probe sau testarea simultană a două probe. Fiecare structură este independentă de cealaltă în ceea ce privește forța de strângere și grosimea probei. Ambele structuri pot fi operate pe întregul interval de temperatură, de la -10°C la 300°C. Această configurare nu numai că crește productivitatea probelor, dar permite și colectarea unui volum mai mare de date într-un timp mai scurt.

Sistemul oferă un control precis al temperaturii cu o rezoluție de 0,1°C. Este echipat cu mai mulți detectoare de înaltă rezoluție (RTD), care permit măsurarea precisă a gradientului termic pe grosimea structurii și a probei.

TCT 716 Lambda

General

• Standarde: Bazat pe ASTM E1530
• Operare: PC extern, minim i5 sau echivalent, 500 GB, 2x USB 3.0 (neinclus)
• Calibrare automată a instrumentului: Da; materiale de referință: silice topită, piroceram și oțel inoxidabil
• Cameră de testare: Mecanism motorizat de deschidere/închidere a ușii, cu blocare intermediară

Date de măsurare

• Interval de rezistență termică: 0,001 … 0,030 m²·K/W
• Interval de conductivitate termică: 0,1 … aproximativ 45 W/(m·K) (folosind grosimea corectă a probelor)
• Acuratețea conductivității termice: Deviation ±3% față de valoarea din literatură (în funcție de acuratețea materialului de calibrare)
• Repetabilitatea conductivității termice: ±2% (precizie; măsurarea aceleiași probe în același dispozitiv după introducerea/eliminarea probei între măsurători)
• Timpul de măsurare pentru diferite tipuri de materiale: În general, t < 2 ore/punct, în funcție de interval, numărul de trepte de temperatură și conductivitate
• Număr de puncte setate: Număr selectabil liber de temperaturi de testare programabile; în general, testarea completă include maximum 5-6 temperaturi de testare
• Număr și tip de senzori de temperatură: RTD premium, clasa A, în capsulă de protecție, 14 total/instrument, rezoluție: 0,01°C
• Zona de măsurare a plăcilor: 51 mm, rotundă, secțiune transversală completă

Dimensiuni probă

• Formele probelor: Rotunde
• Dimensiunile probelor: ø 51 mm nominal (2 in; +0,005 in, -0,050 in); înălțime de până la 31,8 mm (1¼ in)
• Starea probei: Solidă
• Număr de probe: Până la 2; independent de tip, cicluri termice identice

Forță de contact și controlul sarcinii

• Forță de contact variabilă: Programabilă pentru materiale incomprimabile
• Presiune de contact/acuratețe: 5 … 50 psi ± 5 psi
• Controlul sarcinii: Automat

Temperatura

• Temperatura:
  • Temperatura maximă a plăcii fierbinți: 350°C
  • Intervalul temperaturii medii a probei: -10°C până la 300°C
• Gradient de temperatură: De obicei 30 K, variabil
• Sistem de răcire: CO₂ lichid
• Rezoluția RTD: ±0,05%, clasa A RTD, aproximativ ±0,01°C rezoluție
• Locațiile măsurării temperaturii: Locații specifice de-a lungul stivei, constând din placa superioară/probă/placă inferioară, radiator de căldură

Dimensiunile instrumentului

• Dimensiuni și greutate: 460 mm (18”) lățime, 630 mm (25”) adâncime, 510 mm (20”) înălțime, 80 lbs (fără cilindru de CO₂)
• Cilindru CO₂: Obligatoriu pentru operare (neinclus)
