Terminal de cântărire PUE HX5.EX-1 pentru zone cu atmosferă explozivă, Radwag

Terminal de cântărire PUE HX5.EX-1 pentru zone cu atmosferă explozivă, Radwag

Terminalul PUE HX5.EX este o componentă constructivă a cântarelor industriale multifuncționale cu celule de sarcină. Este cea mai modernă soluție RADWAG pentru utilizare în zonele periculoase cu atmosferă explozivă. HX5.EX este conform cu reglementările directivei ATEX. Terminalul este destinat funcționării în medii cu gaze și praf explozive și poate fi plasat în zonele: 1/21 și 2/22.

Versiunea standard a terminalului este echipată cu 2 interfețe de comunicație RS232 intrinsec sigure și cu o interfață RS485 intrinsec sigură. Acestea facilitează comunicarea cu echipamentele destinate utilizării în zone periculoase. Posibilitatea de a adăuga intrări/ieșiri digitale extinde gama de instrumente compatibile cu terminalul prin elemente robotice conforme cu directiva ATEX. Pentru clienții mai exigenți, RADWAG a dezvoltat modulul IM01.EX, instalat în zona sigură, care extinde gama de conectori disponibili prin Ethernet, USB, ieșiri analogice 4-20mA/0-10V, Profibus DP și intrări/ieșiri digitale suplimentare. Acest lucru permite comunicarea între terminal și dispozitive externe, cum ar fi scanere de coduri de bare, imprimante, afișaje externe, butoane de control, turnuri de semnalizare luminoasă, alte dispozitive de control/segnalizare, sisteme pentru controlul automat al proceselor și sisteme IT superioare.

Modele
Există 4 modele diferite:
PUE HX5.EX-1: 2 × RS232, RS485 – design standard,
PUE HX5.EX-2: design standard + 4IN/4OUT,
PUE HX5.EX-3: design standard + 4IN,
PUE HX5.EX-4: design standard + 4OUT.

Design mecanic

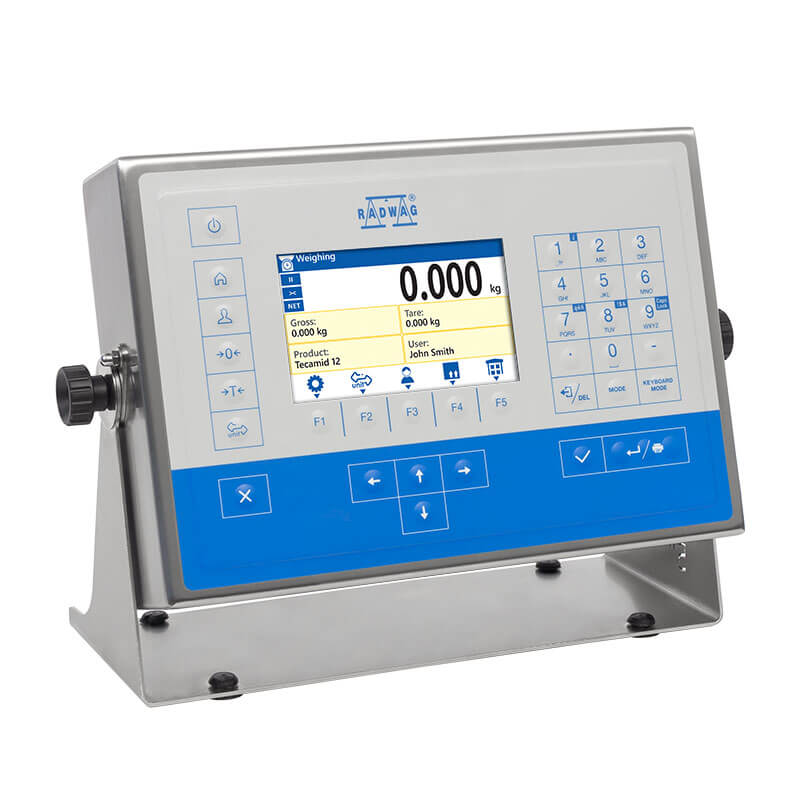

Carcasa, realizată din oțel inoxidabil AISI 304, asigură o protecție ridicată la pătrundere, IP66 / IP68 (până la 1,5 m imersie). Terminalul dispune de un ecran LCD color de 5"", acoperit cu policarbonat pentru a-l proteja împotriva șocurilor, și o tastatură cu membrană. Ușurința în utilizare, meniul clar și aranjamentul intuitiv al informațiilor pe ecran garantează confortul în operare. Conectorii de interfață ermetici și intrinsec siguri sunt localizați pe partea din spate a carcasei. Suportul stabil permite montarea terminalului fie pe o suprafață orizontală plană, fie pe perete. Înclinarea dispozitivului poate fi ajustată cu ușurință.

Alimentare
Terminalul PUE HX5.EX poate fi conectat la rețea doar cu o sursă de alimentare intrinsec sigură, certificată, fabricată de RADWAG:
Sursa de alimentare PM01.EX-1 destinată funcționării în zona periculoasă: zona 1 și 2 unde există risc de explozie din cauza amestecului de aer cu vapori, ceață sau gaz, clasificate ca grup de explozie IIC, IIB și IIA și ca clasă de temperatură T1, T2, T3, T4.
zona 21 și 22 unde există risc de explozie din cauza amestecului de aer cu praf, fibre inflamabile și combustibili volatili, clasificate ca grup de explozie IIIC, IIIB și IIIA.
Sursa de alimentare PM01.EX-2 destinată funcționării în zona sigură, echipată cu circuite intrinsec sigure care pot fi plasate în:
zona 1 și 2 unde există risc de explozie din cauza amestecului de aer cu vapori, ceață sau gaz, clasificate ca grup de explozie IIC, IIB și IIA și ca clasă de temperatură T1, T2, T3, T4.
zona 21 și 22 unde există risc de explozie din cauza amestecului de aer cu praf, fibre inflamabile și combustibili volatili, clasificate ca grup de explozie IIIC, IIIB și IIIA.

Modul de comunicare IM01.EX
Gama de interfețe a terminalului poate fi extinsă utilizând modulul de comunicare IM01.EX, conectat la terminal printr-o interfață RS485 intrinsec sigură, plasată în afara zonei periculoase.

Modele:
IM01.EX-1 Standard: 2x RS232, USB, 4 I/4 O, Ethernet
IM01.EX-2 ieșire analogică 4-20mA/0-10V
IM01.EX-3 12 I/12 O, digital
IM01.EX-4 Profibus DP
IM01.EX-5 PROFINET
IM01.EX-6 CANopen (disponibil în curând)
IM01.EX-7 DeviceNet (disponibil în curând)
IM01.EX-8 RS485
IM01.EX: ETHERNET IP (disponibil în curând)

Software multifuncțional
Software-ul terminalului facilitează procese precum cântărirea, numărarea pieselor, dozarea și cântărirea procentuală. Sistemul de informații al terminalului se bazează pe baze de date (utilizatori, produse, cântăriri, ambalaje, formulări, clienți) și memoria ALIBI care garantează siguranța datelor stocate. Interfețele permit comunicarea între terminal și accesoriile destinate funcționării în zonele periculoase și nepericuloase. Accesorii: scanere de coduri de bare, imprimante, afișaje externe, butoane de control, turnuri de semnalizare luminoasă și alte dispozitive de control/segnalizare. Terminalul poate comunica cu sisteme pentru controlul automat al proceselor și sisteme IT superioare.
